VPN 이해 / GRE 터널 + IPSec

VPN

Virtual Private Network
eve-ng에서 3725 사용하기
서울에 본사가 있고, 대구에 자사가 있는 경우 이 두 곳의 통신을 안전하게 하려면 ISP를 통한 Leased 회선을 이용하는 방법이 있다.
이렇게 하면 1:1로 직접 연결된 것과 같은 효과가 있어서 보안성은 매우 우수하지만 비용이 비싸다는 단점이 있다.
하지만 VPN을 이용하면 비용이 저렴한 일반 회선을 이용하고도 안전하게 통신할 수 있다.
여러 사람들이 사용하는 Public 네트워크를 Private 네트워크처럼 사용하는 기술

GRE 터널 + IPSec

기본 구성

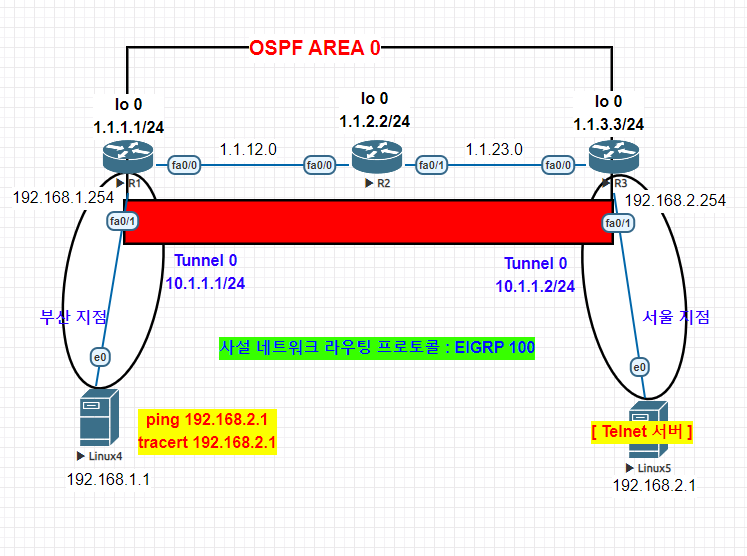

Untitled (5)

방법

interface Tunnel 0
ip address 19.1.1.1 255.255.255.0
tunnel source 1.1.12.1
tunnel destination 1.1.23.3

router eigrp 100
network 10.1.1.1 0.0.0.0
network 192.168.1.254 0.0.0.0

interface Tunnel 0
ip address 10.1.1.2 255.255.255.0
tunnel source 1.1.23.3
tunnel destination 1.1.12.1

router eigrp 100
network 10.1.1.2 0.0.0.0
network 192.168.2.254 0.0.0.0

결과

Untitled (6)

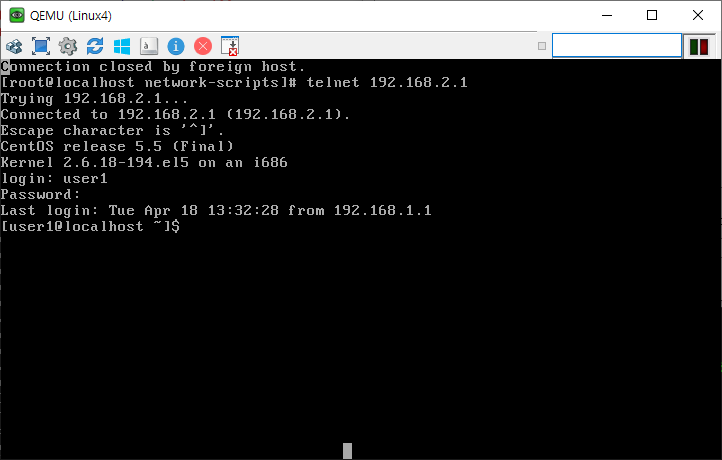

Telnet 접속이 잘 된다.

Untitled (7)

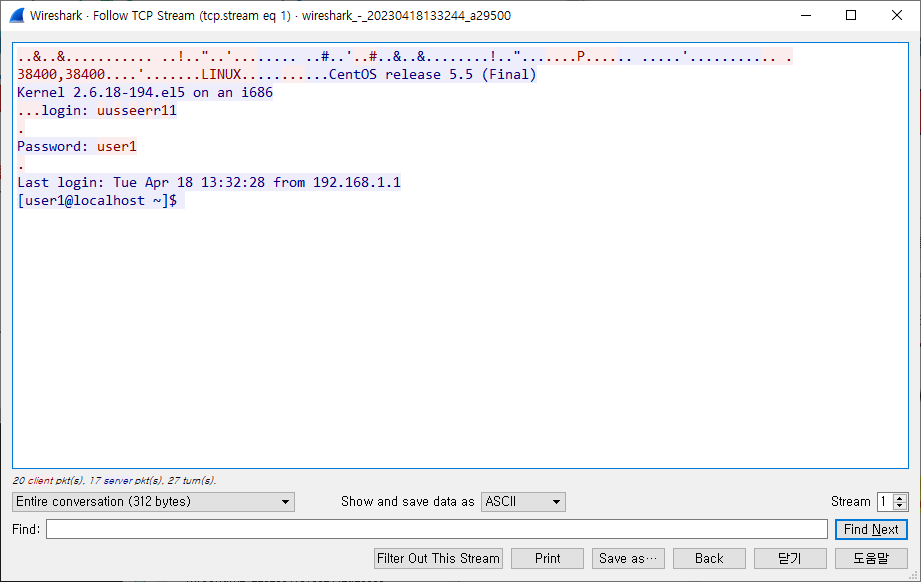

Wireshark 분석해 보면 telnet 사용자, 패스워드가 잡힌다.

Untitled (8)

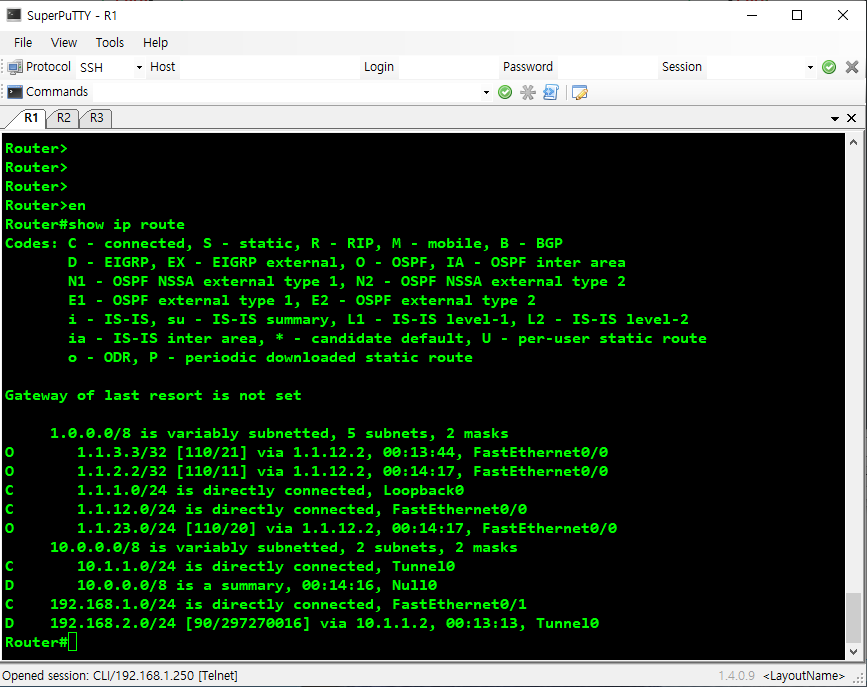

Tunnel 의 ip 주소도 잘 나오는 것을 확인할 수 있다.

Untitled (9)

Untitled (10)
사설 주소는 들어오지 않는다.

암호화 수행

원래의 사용자 패킷의 내용을 감추기 위해 암호화를 수행
IPSec은 IP Security의 줄임말로 VPN 사용자가 보낸 IP 패킷에 보안을 적용
IPSec은 비밀성, 무결성, 인증을 그 목적으로 함.

비밀성

Confidentiality
최악의 경우 사용자 패킷에 담겨 있는 정보가 유출되더라도 그 정보를 알아볼 수 없게 만드는 것이다.
암호화와 복호화에 어떤 키(key)가 사용되는지에 따라 대칭형 키(Symmetrical Key)와 비대칭형 키(Asymmetrical Key)로 구분할 수 있음.

대칭형 키(Symmetrial Key)

대칭형 키는 암호화와 복호화에 동일한 키가 사용된다. (집 열쇠)

비대칭형 키(Asymmetrical Key)

= 공개 키 암호화(PKI : Public Key Infrastrucutre)
비대칭형 키는 암호화(공개키)와 복호화(개인키 : 자신PC만 존재)에 다른 키가 사용됨.

무결성

Integrity
사용자가 보낸 정보가 전송 중에 가로채여진 후 조작되었는지 여부를 확인하기 위함.
해시 정보가 다르면 폐기됨.
해시 값까지 변경되면 조작 여부를 판단할 수 없다.
해시 기반 메시지 인증 코드(HMAC)
HMAC : 해시 정보를 암호화하는 것을 해시 기반 메시지 인증 코드(HMAC)라고 한다.
해커가 조작한 정보에 대한 새로운 해시 값을 계산하더라도 해시 암호화를 위한 키 정보를 모르기 때문에 해시 값을 변경할 수 없다.

인증

Authentication
IPSec은 자신과 정보를 공유하는 VPN Peer를 인증함으로써 VPN 통신을 위한 세션을 시작한다.
IPSec Peer의 인증은 `사전에 공유된 키 정보(PSK, Pre=Shared Key), 전자서명(Digital Signature), 인증서(Digital Certicate)등으로 이루어짐.

IPSec 설정 4단계

Step1 : IKE Phase 1(ISAKMP) 정책 설정
Step2 : IKE Phase 2(IPSec) 정책 설정
Step3 : Phase1 + Phase2 정책 조합
Step4 : 인터페이스에 IPSec VPN 적용(활성화)

Step 1 : IKE Phase 1 (ISAKMP) 정책 설정

① VPN 장비간 인증(Authentication) 키 설정
pre-shared : 미리 설정한 대칭 키 사용
rsa-encr : RSA(Rivest, Shamir, Adleman) 방식으로 미리 만든 비대칭 키 사용
rsa-sig : RSA 방식으로 만들 비대칭 키 사용
② 암호화(Confidentiality) 방식 지정 : encryption
AES(Advanced Encryption Standard)
3DES(Triple DES)
DES(Data Encryption Standard)
③ 키 교환 방식
Diffie-Hellman Group 1, 2, 5

④ 무결성(Integrity) 확인 방식 설정

md5(Message Digest 5)
sha(Secure Hash Standard)
⑤ 현재의 보안 정책 사용시간 : Lifetime 설정

Step 2 : IKE Phase 2 (IPSec) 정책 설정

① VPN으로 보호해야 할 트래픽 지정
② 트래픽 보호용으로 사용할 보안 방식 결정 : Transform set
AH, ESP : 하나의 패킷내에서 보호되는 데이터의 범위 및 방식
DES, 3DES, AES : 데이터 암호화 방식
무결성 확인(데이터가 중간에 변조되지 않았음을 확인) : MD5, SHA

※ 참고

IKE : 인터넷이라는 Public에서 안전하게 키를 주고 받을 수 있을지에 대한 이슈 VPN에서 필수적으로 암호화를 하기 위해 필요한 것이 ‘키’인데, 그 키를 주고 받아야만 같은 키를 갖고 서로 데이터를 암/복호화 할 수 있다. 그 키를 어떻게 안전하게 주고 받을 수 있을 지에 대한 것을 정의
ESP : IPsec 헤더. 무결성과 기밀성을 제공한다.
AH : 기밀성을 제공하지는 않지만, 무결성과 재생방지를 제공한다.

※ ESP 혹은 AH만 사용할 수 도 있고 두개의 헤더를 같이 사용할 수 도 있다

Ex.

R1)

VPN 장비 간 인증에 사용되는 정책 구성
Step 01. IKE Phase 1에서 사용할 정책 설정

crypto isakmp policy 1
encryption 3des
hash md5
authentication pre-share
group 2
- 여기까지는 암호화 할 때 사용할 키에 대한 설정 -

crypto isakmp key 7 fz007 address 1.1.23.3
- 여기까지는 Peer 간 ISAKMP 인증을 위한 암호를 지정 -

보호할 트래픽에 사용되는 정책 구성
Step 02. IKE Phase 2에서 사용할 정책 설정

ip access-list extended R13
permit ip host 192.618.1.1 host 192.168.2.1
- 여기까지는 보호할 트래픽을 (GRE 터널) 지정한 것

crypto ipsec transform-set IKE13 esp-3des esp-sha-hmac
- 여기까지는 IKE13 라는 Transform Set을 지정한 것 -

Step 03. 두 정책을 연결

crypto map VPN13 10 ipsec-isakmp
match address R13
set peer 1.1.23.3
set transform-set IKE13
- VPN13이라는 Crypto Map 생성 -

crypto isakmp policy 1
encryption 3des
hash md5
authentication pre-share
group 2

crypto isakmp key 6 fz007 address 1.1.12.1

ip access-list extended R13
permit ip host 192.168.2.1 host 192.168.1.1

crypto ipsec transform-set IKE13 esp-3des esp-sha-hmac

crypto map VPN13 10 ipsec-isakmp
match address R13
set peer 1.1.12.1
set transform-set IKE13

interface tunnel 0
crypto map VPN13

결과)

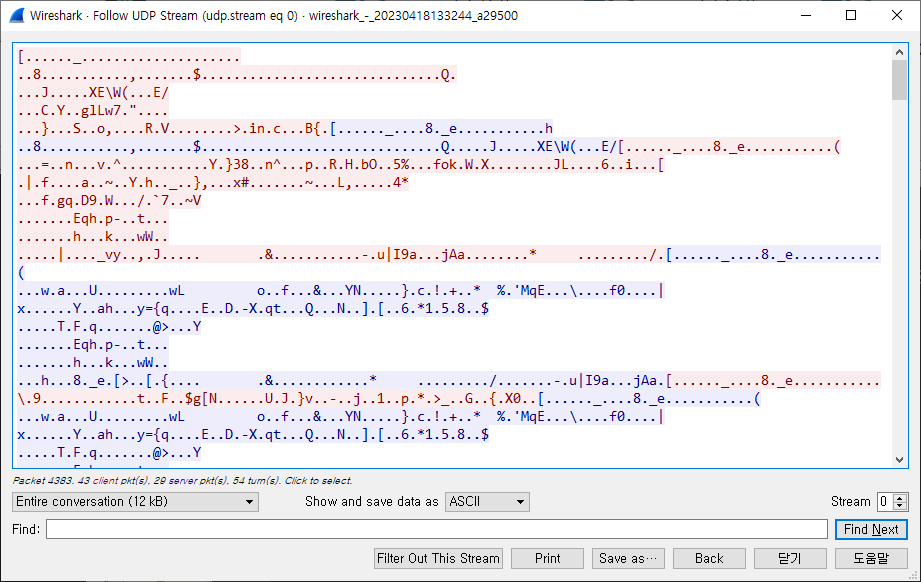

Untitled (11)

암호화가 되었다.
