ASA Transparent Mode
ASA Transparent Mode 명령어
show firewall
firewall transparent ← L2 Firewall 전환
show firewall
no firewall transparent ← L3 Firewall 전환
show firewall
ASA 기본 구성
방법
Switch)
vIOS)

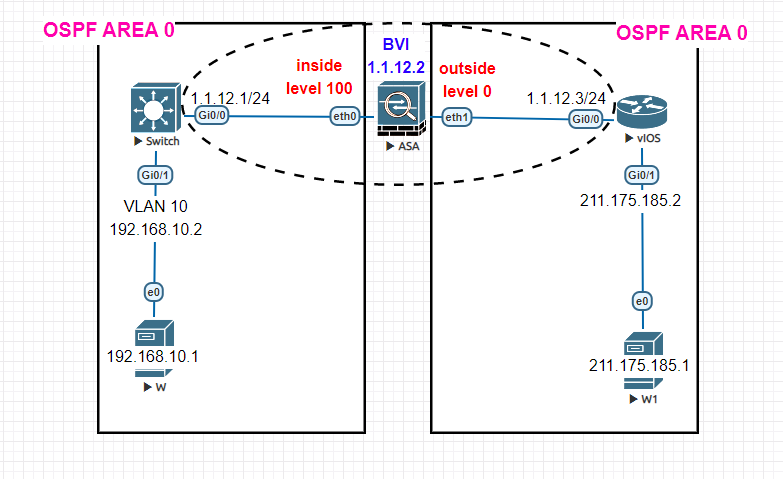

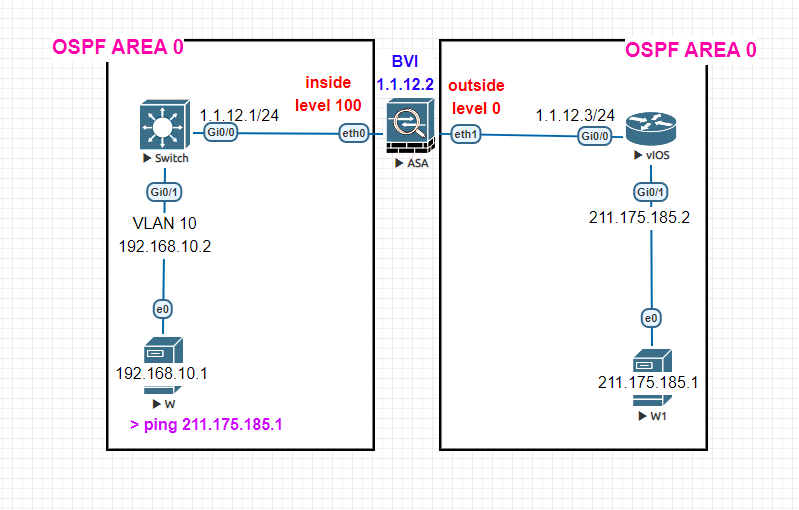

Step. 01 Transparent mode
- 도달성을 설정하기 위해서는 bridge-group 번호와 bvi 번호를 일치시켜야 한다.

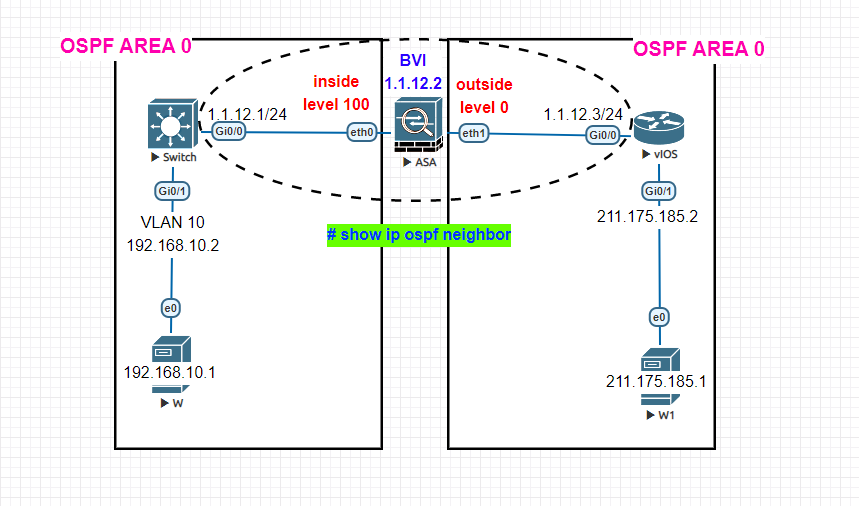

- SW와 vIOS간 OSPF neighbor 관계가 형성되지 않는다. 이유는 ASA가 OSPF Hello Packet을 차단하기 때문이다.
- 같은 Bridge-Group 간에만 통신되며, 다른 Bridge-Group 간에는 통신되지 않는다.
- BVI 인터페이스 IP 주소는 스위치 관리용 주소

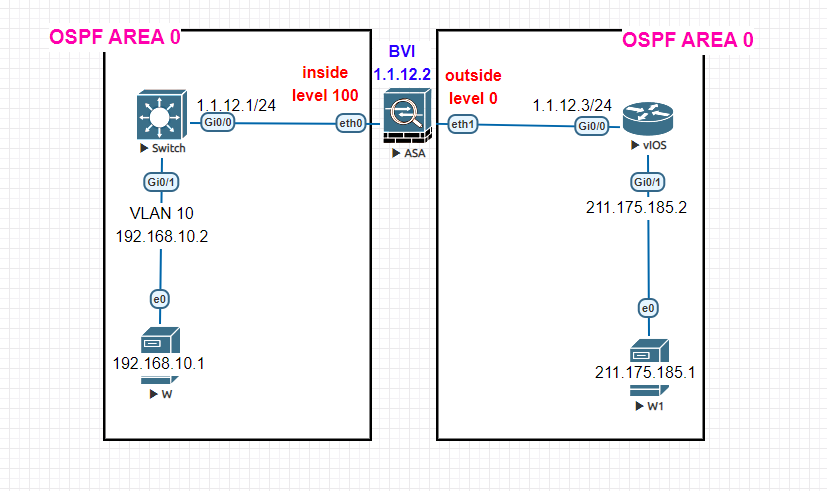

방법
ASA)
firewall transparent
interface e0
nameif inside
security-level 100
bridge-group 1
no shutdown
interface e1
nameif outside
security-level 0
bridge-group 1
no shutdown
interface bvi 1
ip address 1.1.12.2 255.255.255.0
ping 1.1.12.1
ping 1.1.12.3

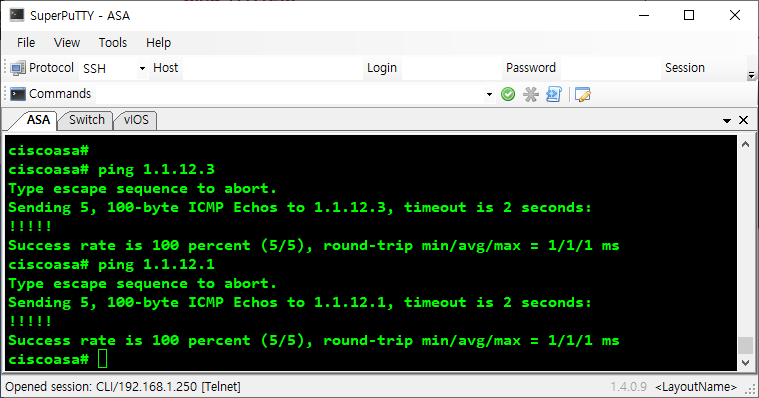

결과
Step. 02 OSPF 허용
방법
- outside -> inside
ASA)
logging console 4
logging enable

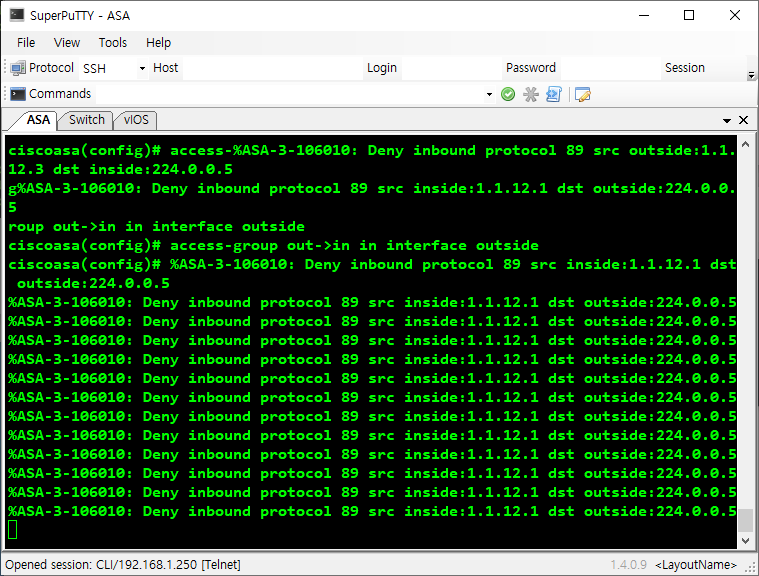

access-list out→in permit ospf host 1.1.12.3 any
access-list out→in deny ip any any log 4 interval 60
access-group out→in in interface outside
결과
- ASA의 경우 기본적으로 Security-level 이 높은 쪽에서 낮은 쪽으로 전송되는
Unicast트래픽은 허용된다. 하지만,Multicast트래픽은 허용되지 않는다. (OSPF Hello 패킷 = Multicast 224.0.0.5)
Step. 03 OSPF 허용
방법
- inside -> outside
ASA)
access-list in→out permit ip any any
access-group in→out in interface inside
결과

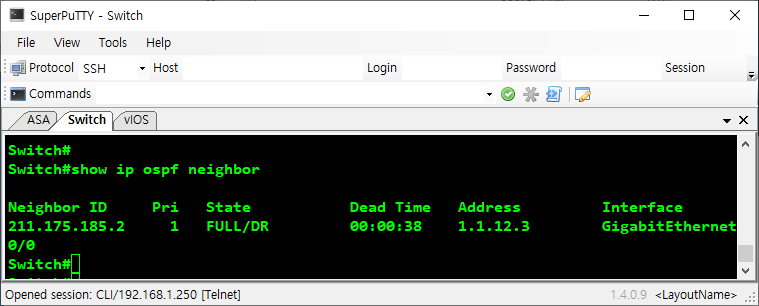

vIOS)

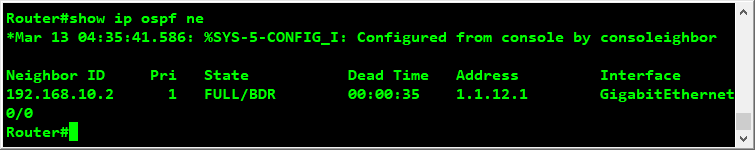

아까는 보이지 않던 이웃이 보인다.

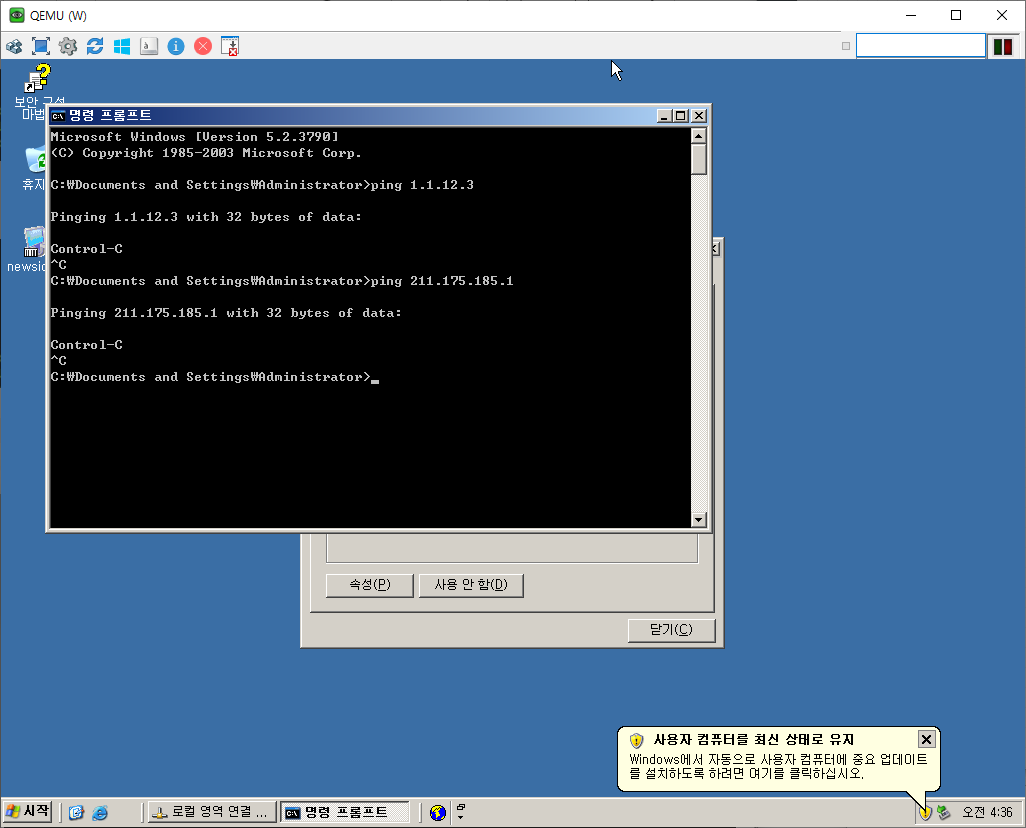

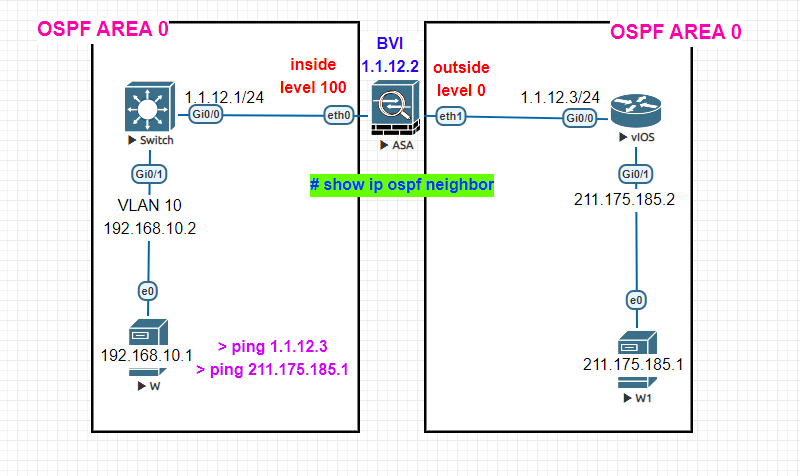

W에서 ping 1.1.12.3과 211.175.185.1을 하면 가지 않는다.
Step. 04 ICMP 허용
방법
ASA)
policy-map global_policy
class inspection_default
inspect icmp
결과

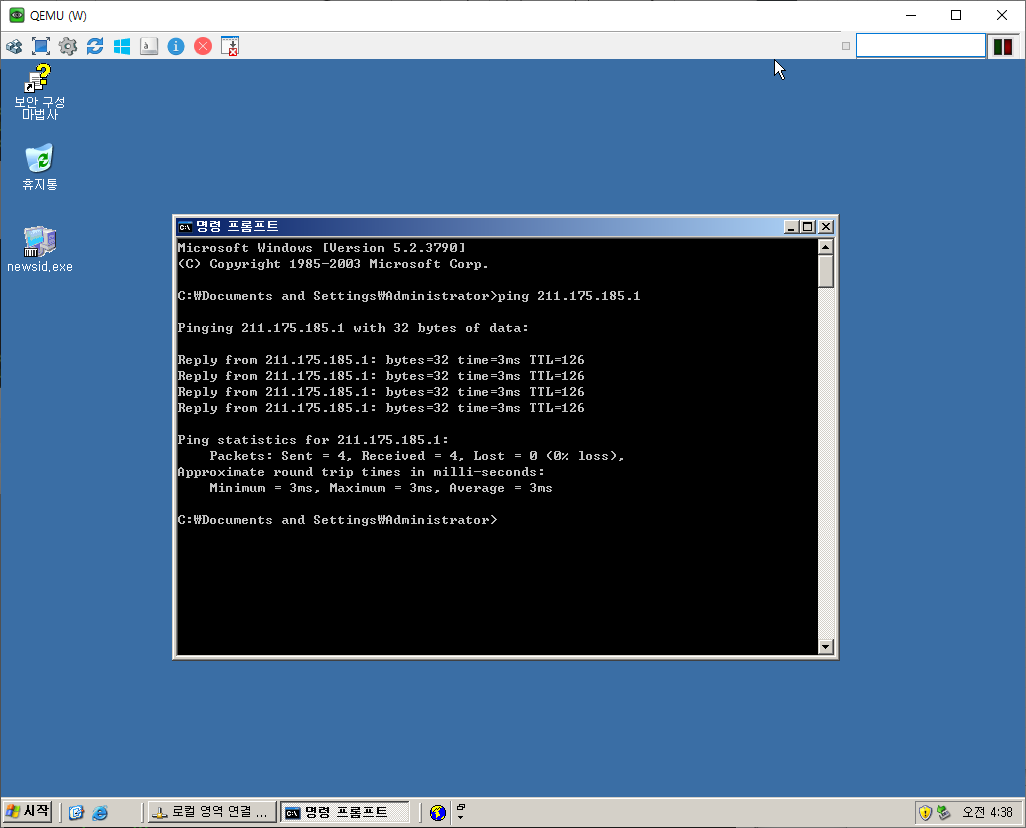

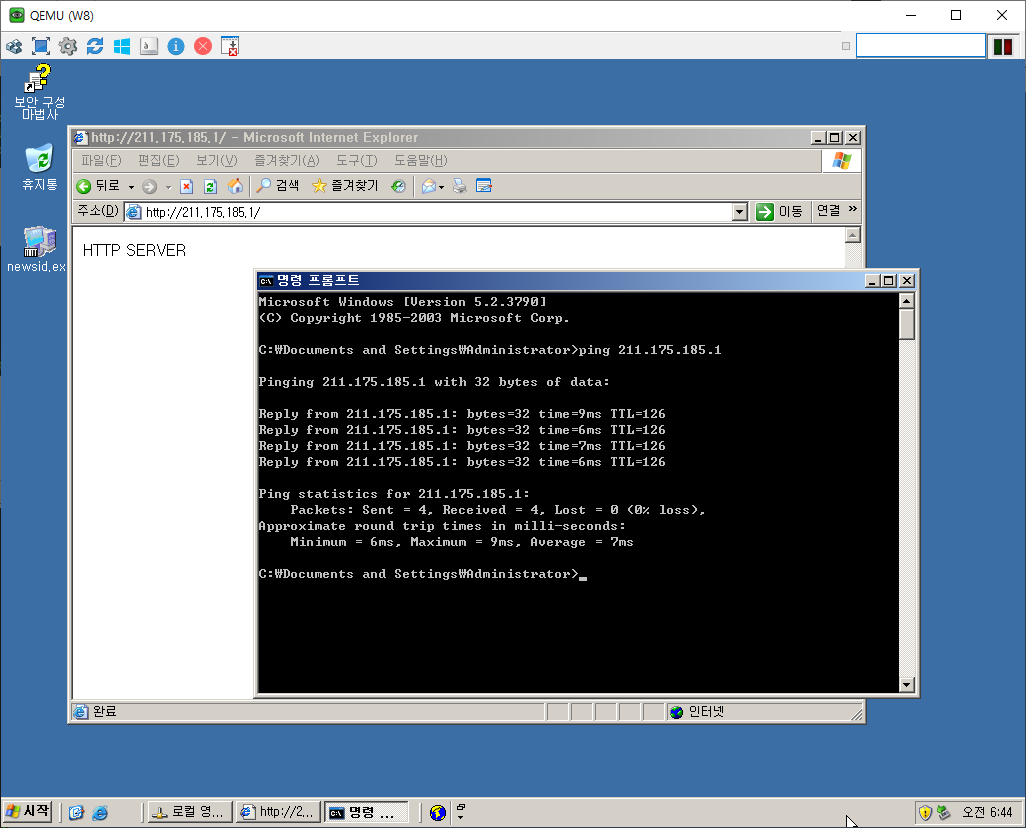

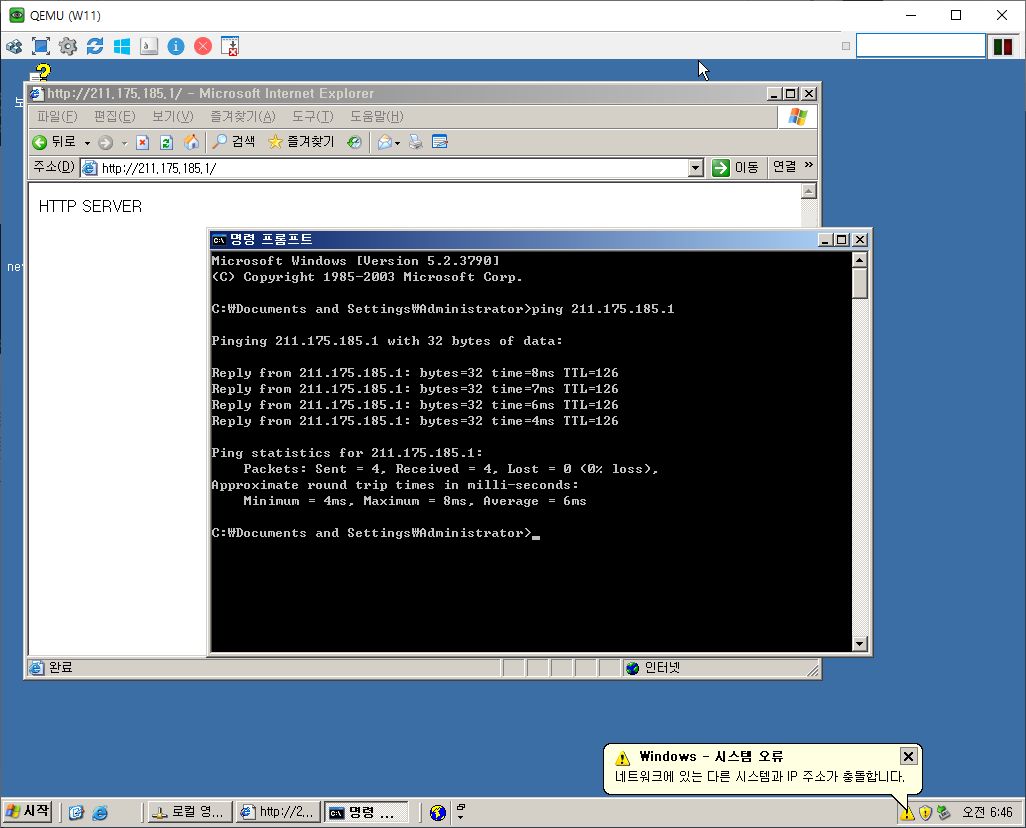

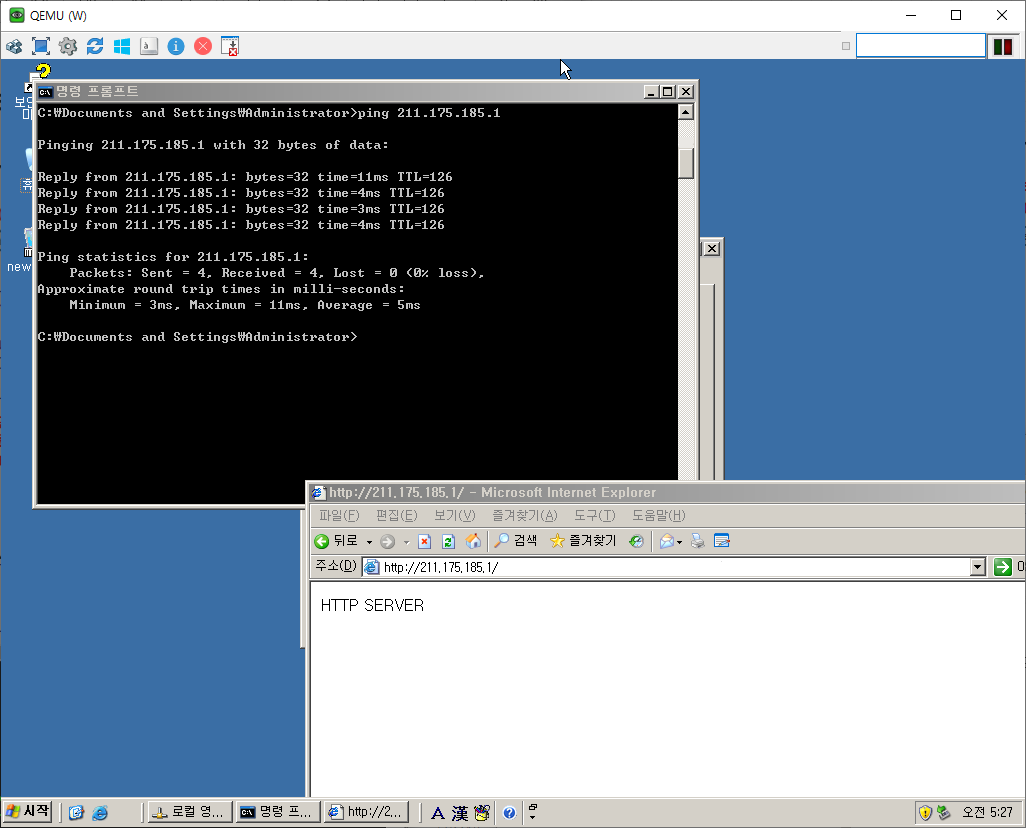

W에서 211.175.185.1로 ping이 간다.
- L2 Firewall 모드인 ‘Transparent 모드’에서도 L3 Firewall 과 동일하게 ACL, MPF, NAT, Static route 등을 구성할 수 있다.
Step. 05
- ASA는 L2 모드인 경우 192.168.10.0/24 대역에 대한 도달성이 없기 때문에 Static routing을 구성해야 한다. (Dynamic Routing Protocol 은 지원되지 않는다.)
방법
Switch)
router ospf 1
no network 192.168.10.2 0.0.0.0 area 0
vIOS)
ip route 223.255.255.1 255.255.255.255 1.1.12.2
ASA)
object network inside_net
subnet 192.168.10.0 255.255.255.0
nat (inside,outside) dynamic 223.255.255.1
route inside 192.168.10.0 255.255.255.0 1.1.12.1
결과

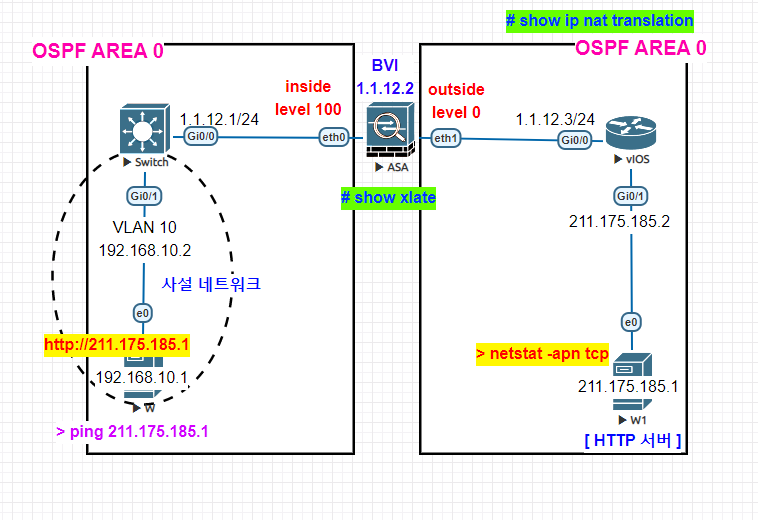

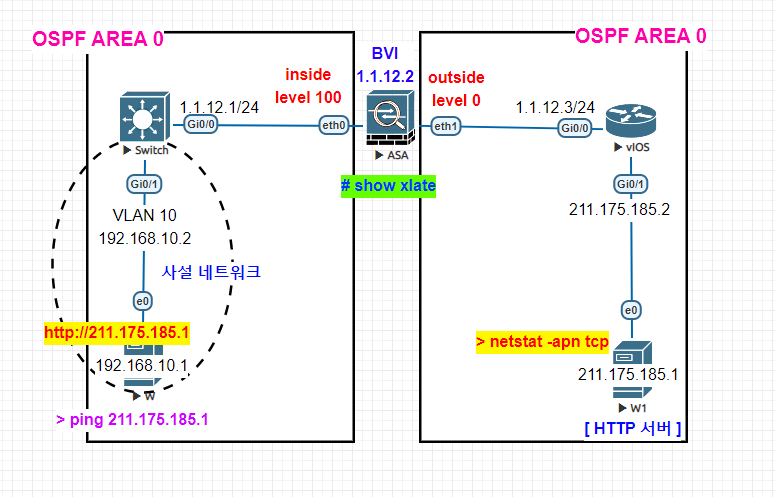

STep. 06 PAT
방법
vIOS)
access-list 10 permit host 223.255.255.1
ip nat inside source list 10 interface g0/1 overload
interface g0/0
ip nat inside
interface g0/1
ip nat outside
결과

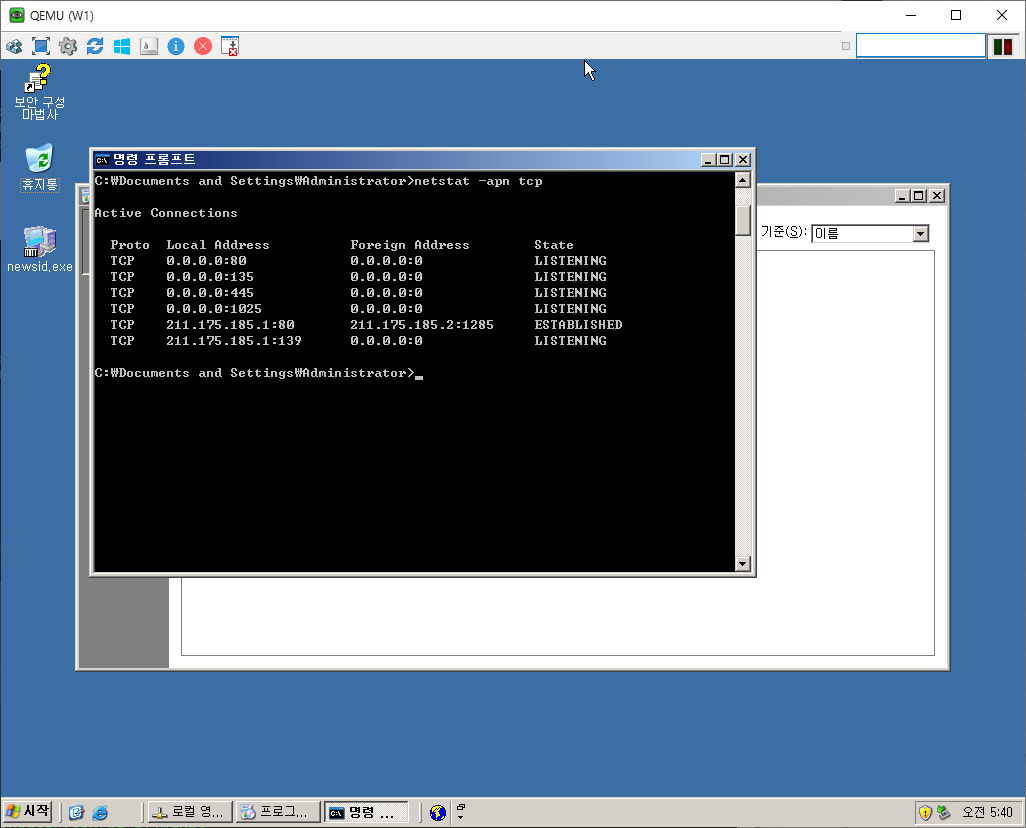

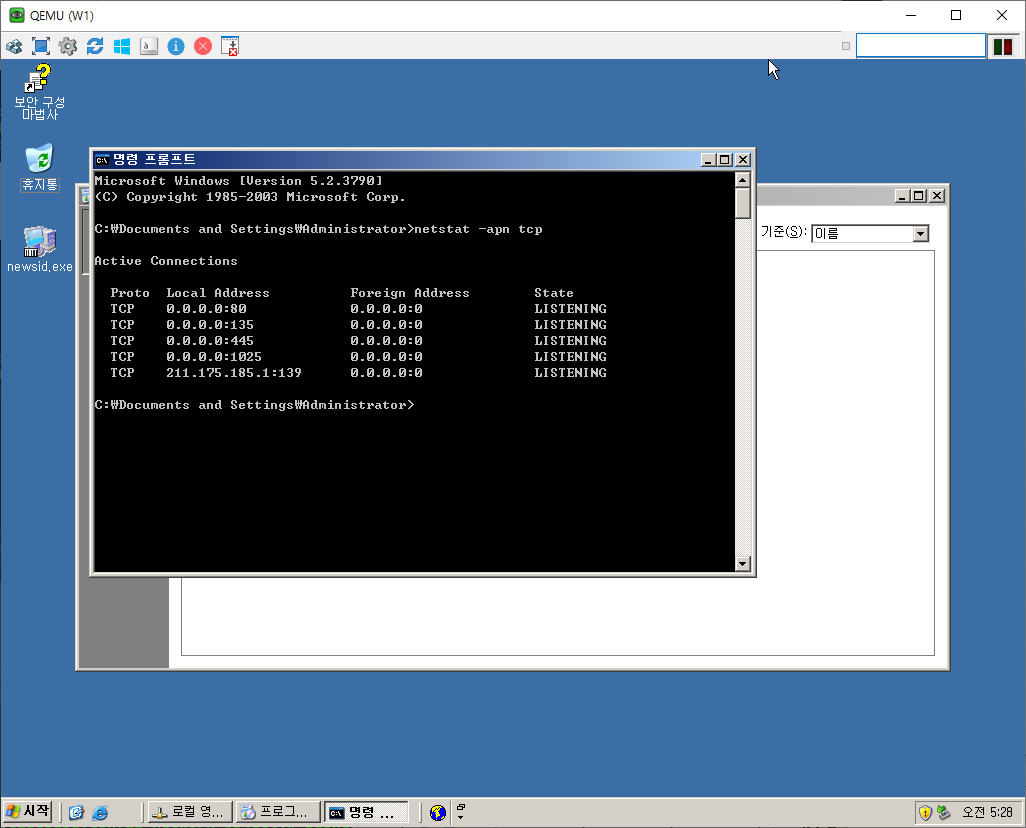

ping을 한 번 보내고 netstat -apn tcp하면 211.175.185.2로 ip가 뜨는 것을 확인할 수 있다.

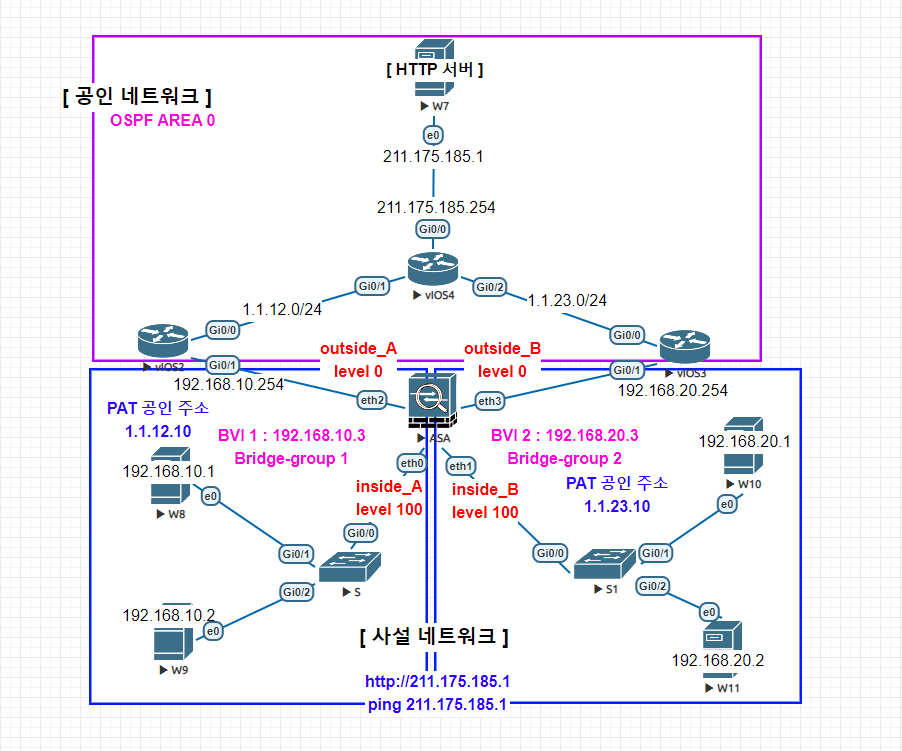

Ex. ASA Transparent
방법
vIOS3)
ip route 1.1.23.10 255.255.255.255 192.168.20.3
vIOS2)
ip route 1.1.12.10 255.255.255.255 192.168.10.3
ASA - NAT)
object network A_net
subnet 192.168.10.0 255.255.255.0
nat (inside_A,outside_A) dynamic 1.1.12.10
object network B_net
subnet 192.168.20.0 255.255.255.0
nat (inside_B,outside_B) dynamic 1.1.23.10

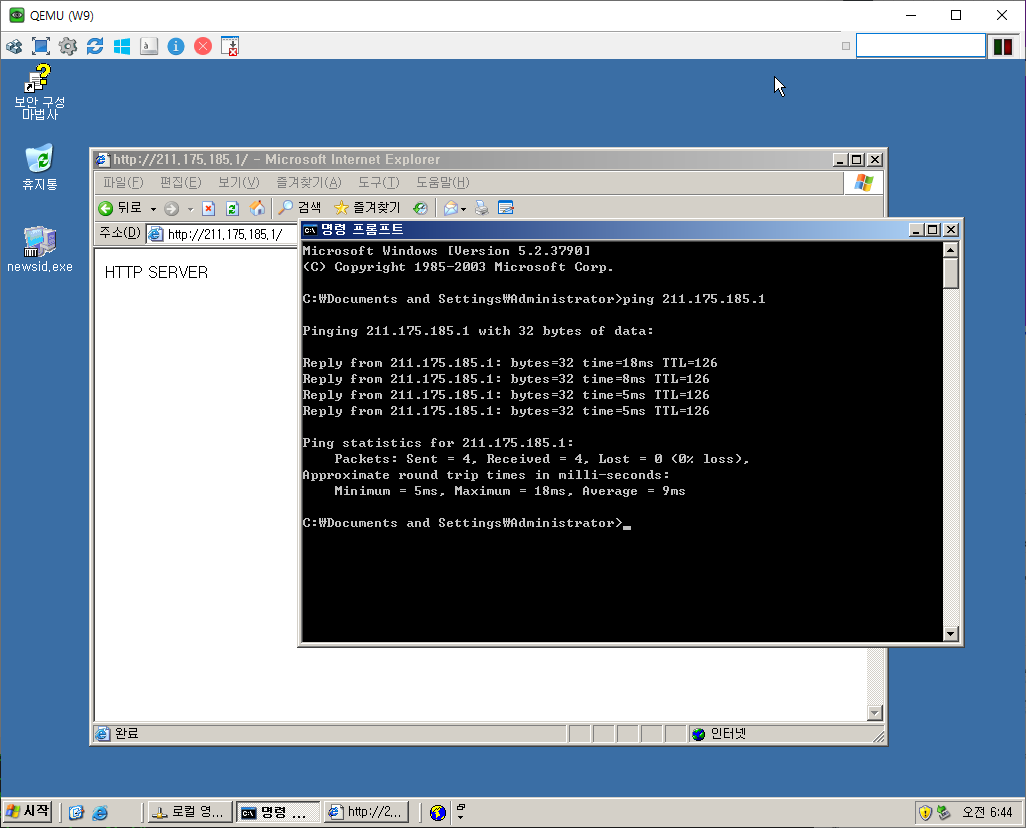

결과

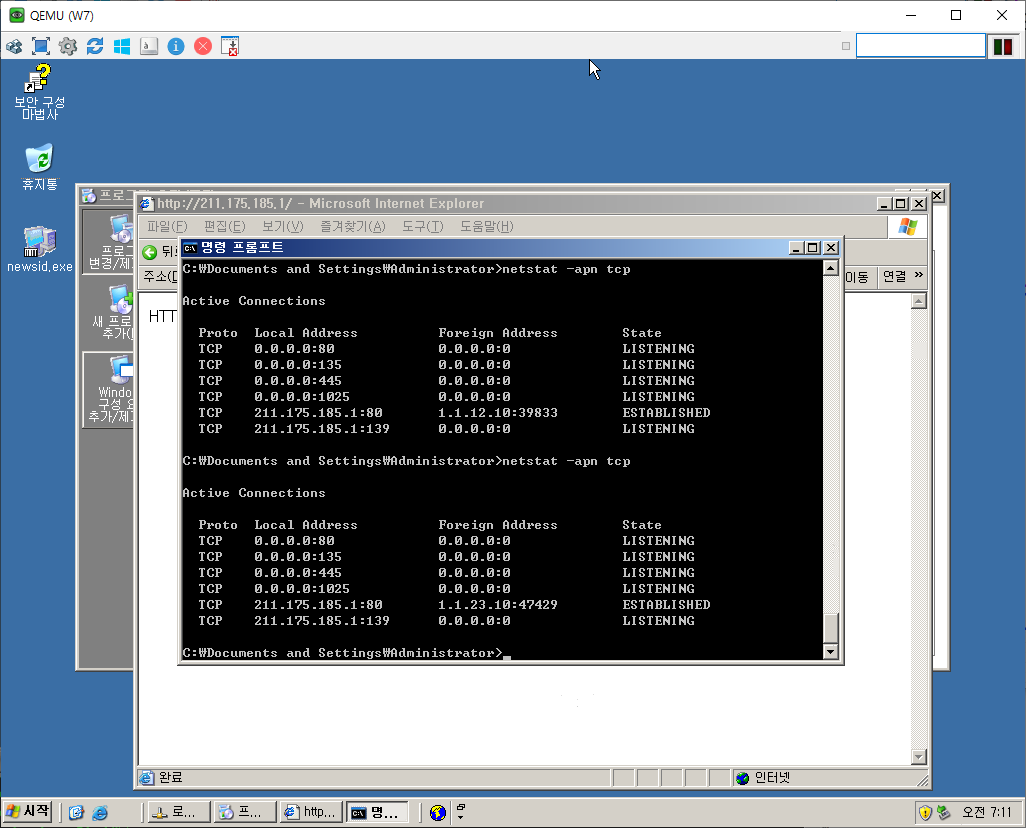

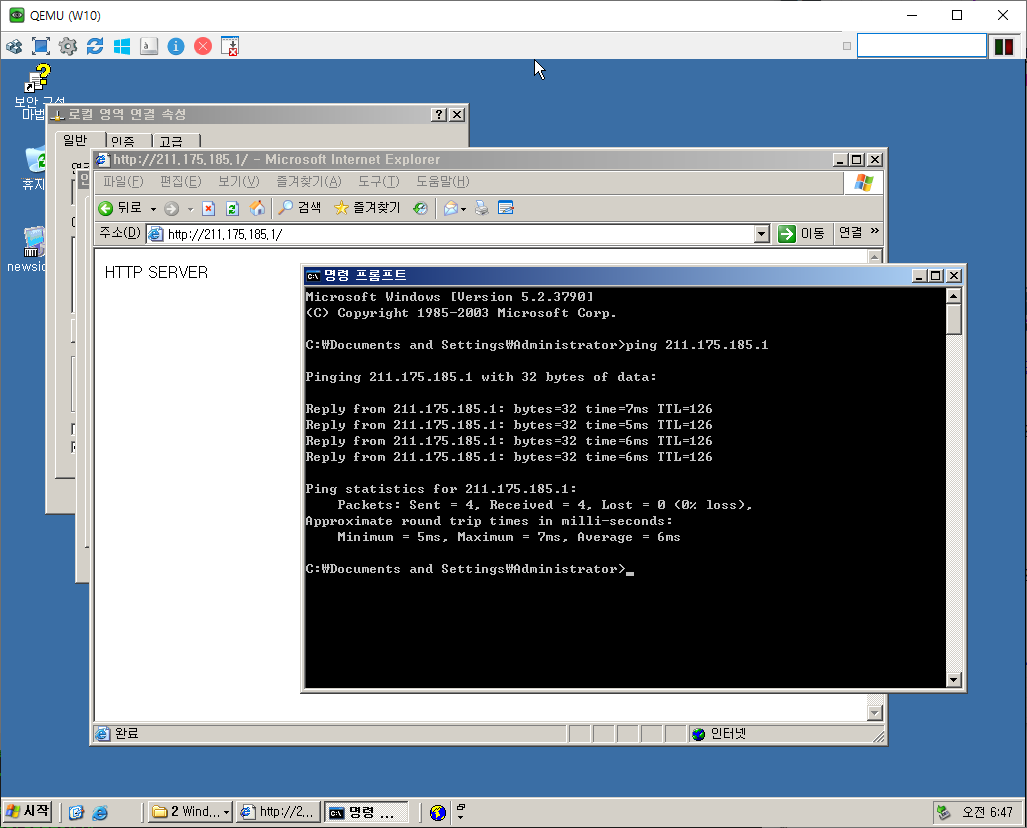

PAT 공인 주소도 잘 적용된 것을 확인할 수 있다.
