VRRP, GLBP, PVLAN

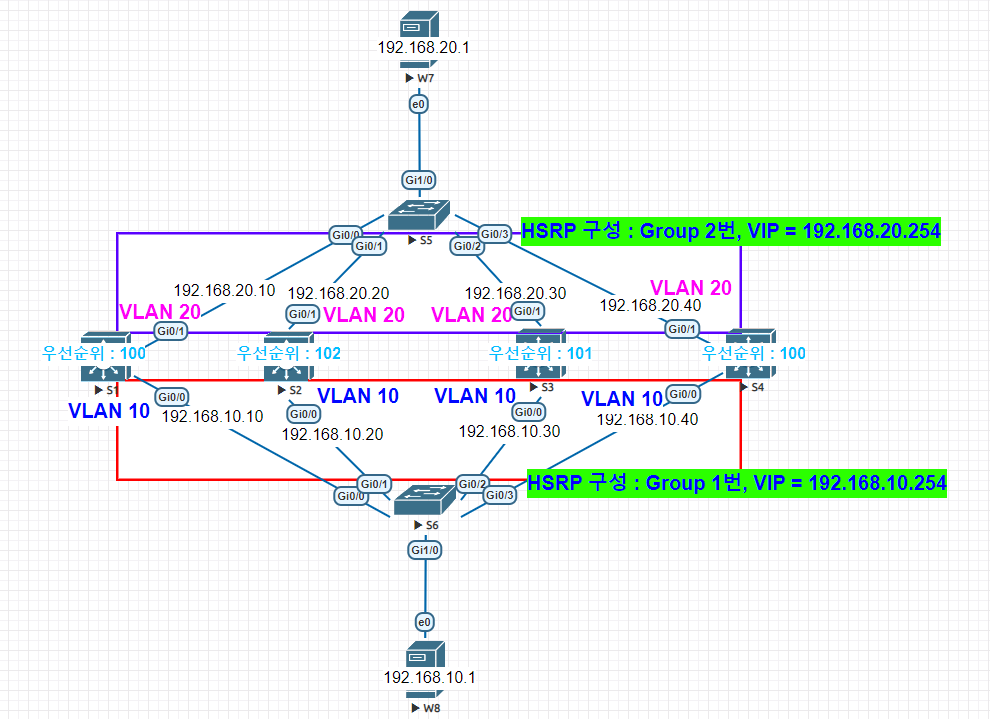

Ex. HSRP 구성

Untitled

결과

PC끼리 ping이 된다.

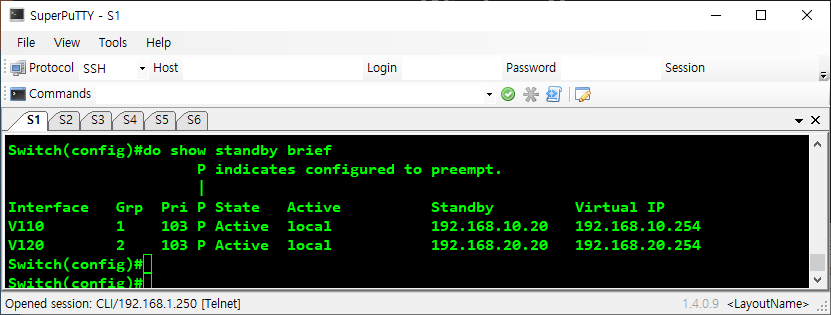

Untitled (1)

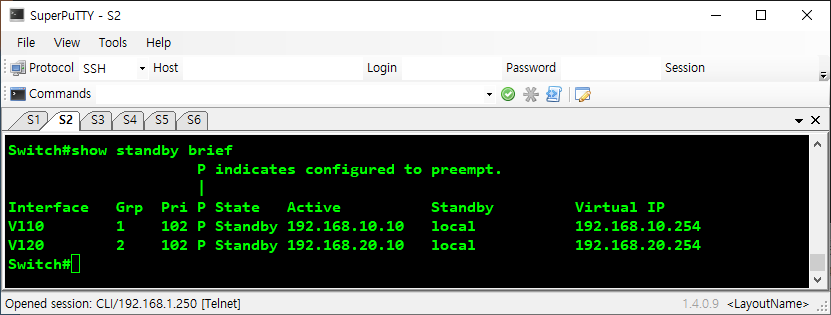

Untitled (2)

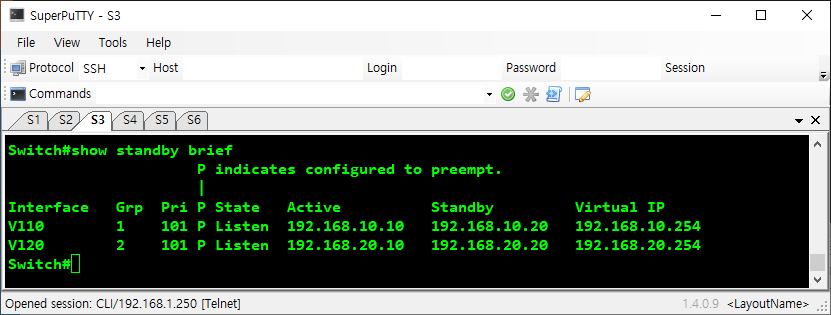

Untitled (3)
State가 Listen으로 뜨는 것을 확인할 수 있다.

Untitled (4)
State가 Listen으로 뜨는 것을 확인할 수 있다.

참고

순서 : Initial -> Learn -> Listen -> Speak -> Standby -> Active

VRRP

Untitled (5)

VRRP 명령어

interface vlan 10
ip address 192.168.10.10 255.255.255.0
vrrp 1 ip 192.168.10.254
vrrp 1 priority 103
vrrp 1 preempt

줘도 되고 안 줘도 되는 명령어

vrrp 1 track 11 decrement 10

track 11 interface g0/1 line-protocol

# show vrrp brief

결과를 보고 싶을 때

Untitled (6)
State가 Master가 떴다.

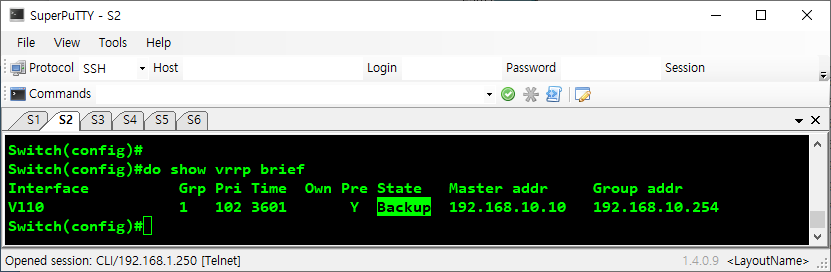

Untitled (7)
State가 Backup이 떴다.

Untitled (8)
State가 Backup이 떴다.

Untitled (9)
State가 Backup이 떴다.

GLBP

Untitled (10)

GLBP 명령어

interface vlan 10
glbp 1 ip 192.168.254
glbp 1 priority 150
glbp 1 preempt

결과

10.1, 10.2, 10.3 PC에서 ping 192.168.20.1 이 되면 된다.

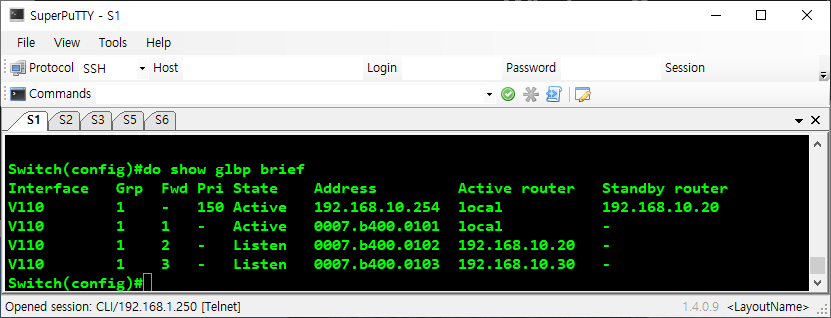

Untitled (11)

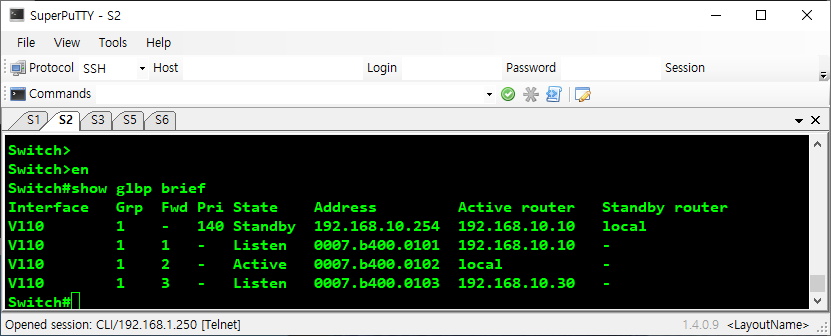

Untitled (12)

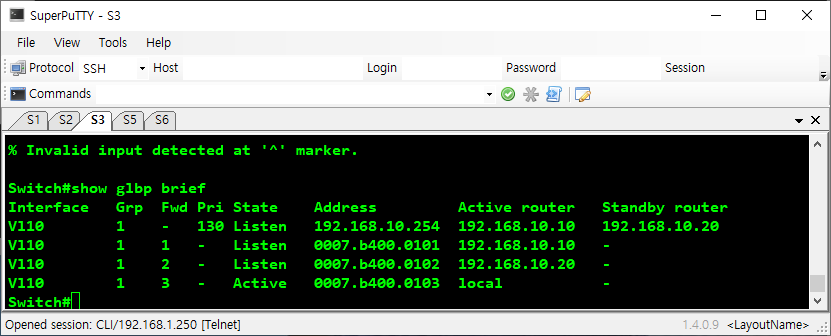

Untitled (13)

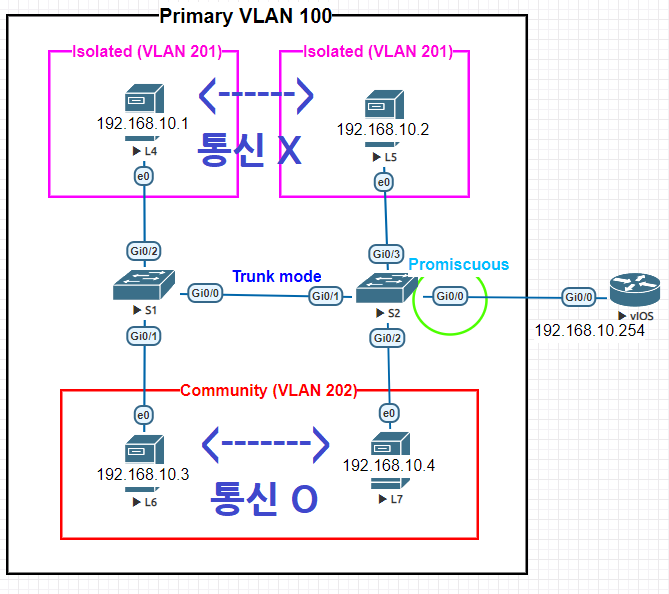

PVLAN

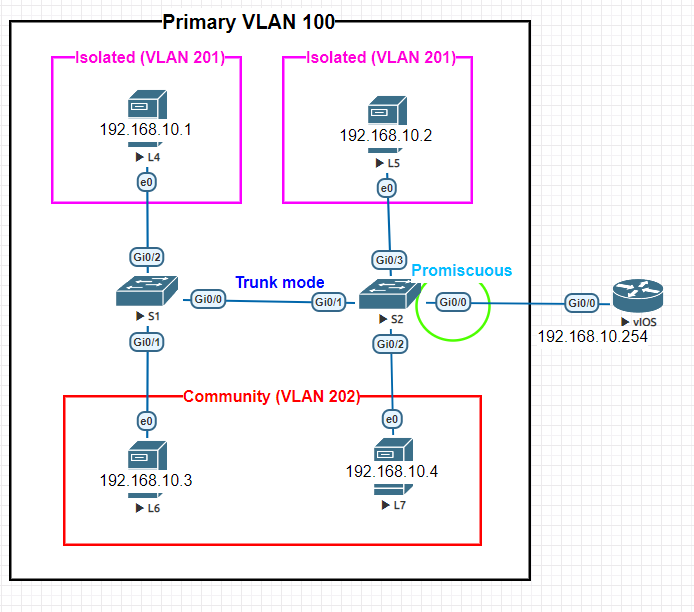

Untitled (14)

PVLAN 명령어

S1, S2)

vtp mode transparent

vlan 201
private-vlan isolated

vlan 202
private-vlan community

vlan 100
private-vlan primary
private-vlan association 201,202

interface Gi0/2
switchport mode private-vlan host
switchport private-vlan host-association 100 201

interface Gi0/1
switchport mode private-vlan host
switchport private-vlan host-association 100 202

interface Gi0/0
switchport trunk encapsulation dot1q
switchport mode trunk

S2)

interface Gi0/0
switchport mode private-vlan **promiscuous**
switchport mode private-vlan mapping 100 201,202

결과

모든 PC에서 192.168.10.254로 ping이 되면 된다.

Untitled (15)
