FHRP

Ex.

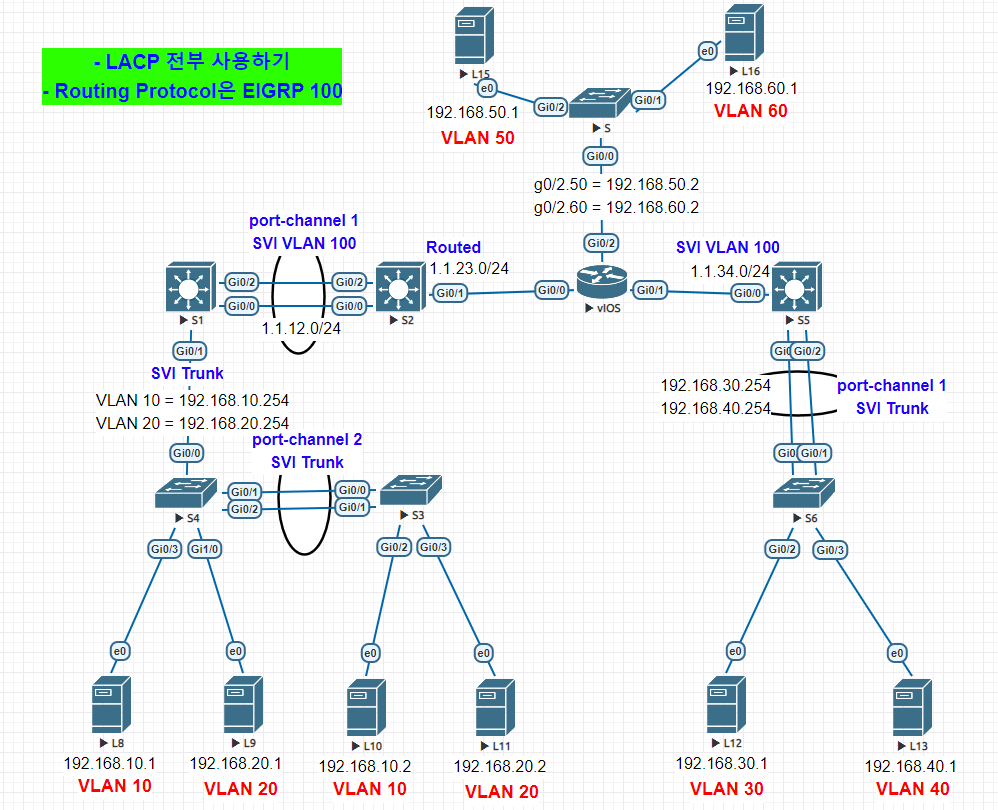

Untitled

결과.

ping이 다 돼야 한다.

: First Hop Redundancy Protocol

이중화 프로토콜
해당하는 프로토콜 : HSRP, VRRP, GLBP 등
이중화 = backup, ,redundancy, failover, switchover….多

01 - HSRP

주소를 줄 땐, Routed말고 SVI로 하기.

Ex.

Untitled (1)

명령어

R1 - HSRP 구성

interface g0/1
standby 1 ip 192.168.10.254
standby 1 priority 105 <- 기본이 100이라 100보다 더 크게 주면 됨.
standby 1 preempt
standby 1 timers 1 3 <- 1초 간격으로 정보 주고 받다가 3초가 지나도 정보가 안 넘어오면 다운 된 것으로 인식하고 오른쪽 라우터 포터를 열라는 의미.

interface Gi0/0
standby 1 ip 192.168.10.254
standby 1 priority 100
standby 1 preempt
standby 1 timers 1 3

#show standby brief

그럼 갈 때 왼쪽 라우터를 거치며 가게 된다.
오는 것은 상관 없음

결과

PC간 ping이 다 간다.

Untitled (2)
Active 가 Standby 보다 우선순위가 높은 것임.

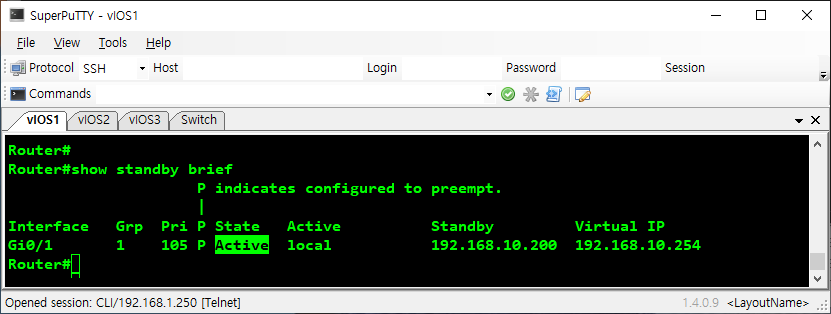

Untitled (3)
vIOS1이 우선인 것을 확인할 수 있다.

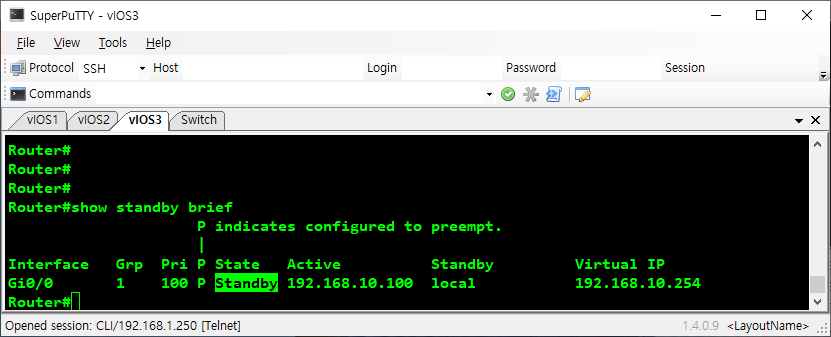

Untitled (4)
vIOS3이 Standby 상태인 것을 확인할 수 있다.

10.1 PC에서 tracert 192.168.20.1

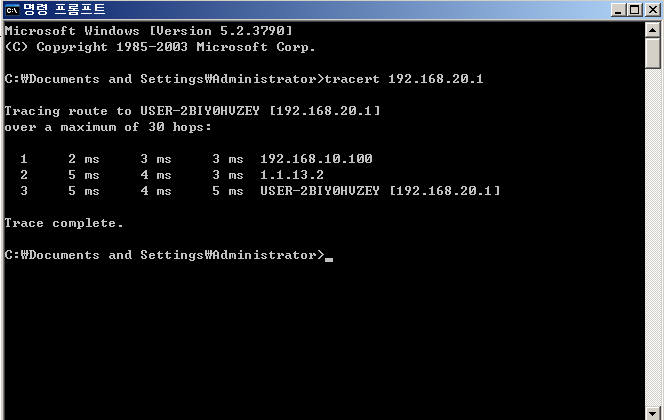

Untitled (5)

192.168.10.100으로 간 것을 확인할 수 있다.

HSRP (Feat.L3)

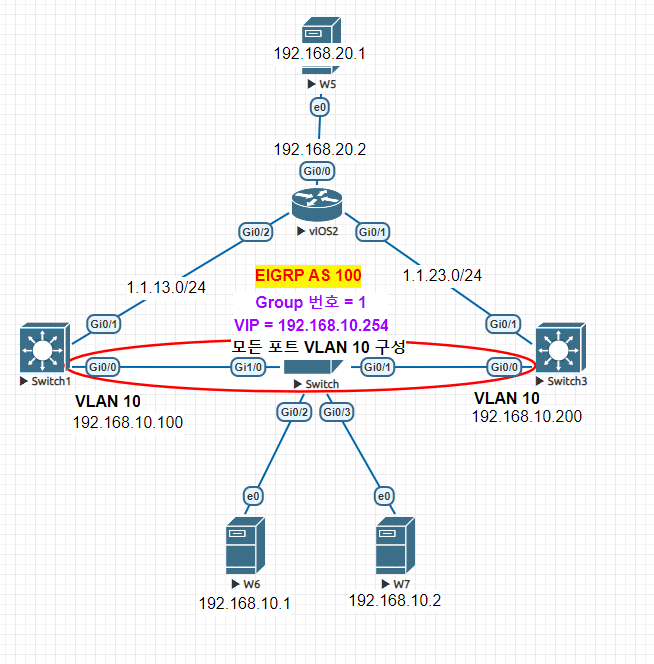

Untitled (6)

방법

Switch 1)

interface vlan 10
standby 1 ip 192.168.10.254
standby 1 priority 105
standby 1 preempt
standby 1 timers 1 3

Switch 2)

interface vlan 20
standby 1 ip 192.168.10.254
standby 1 priority 100
standby 1 preempt
standby 1 timers 1 3

결과

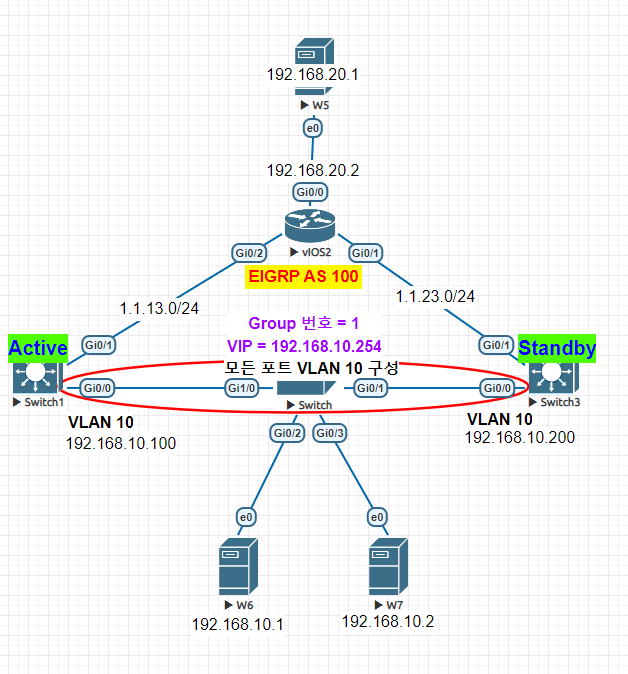

Untitled (7)

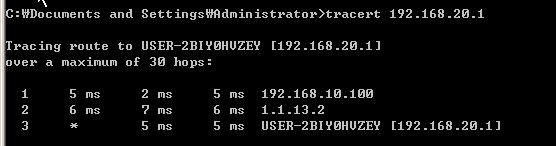

Untitled (8)

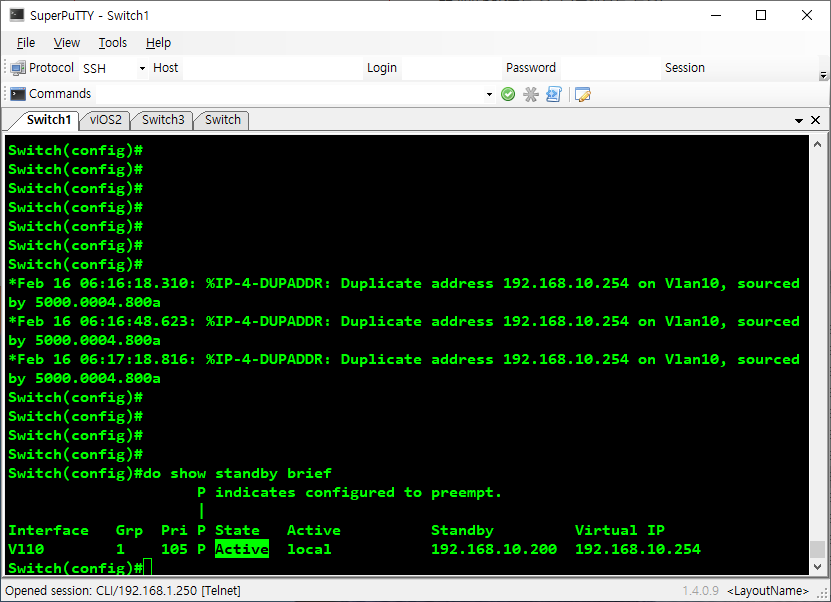

Untitled (9)

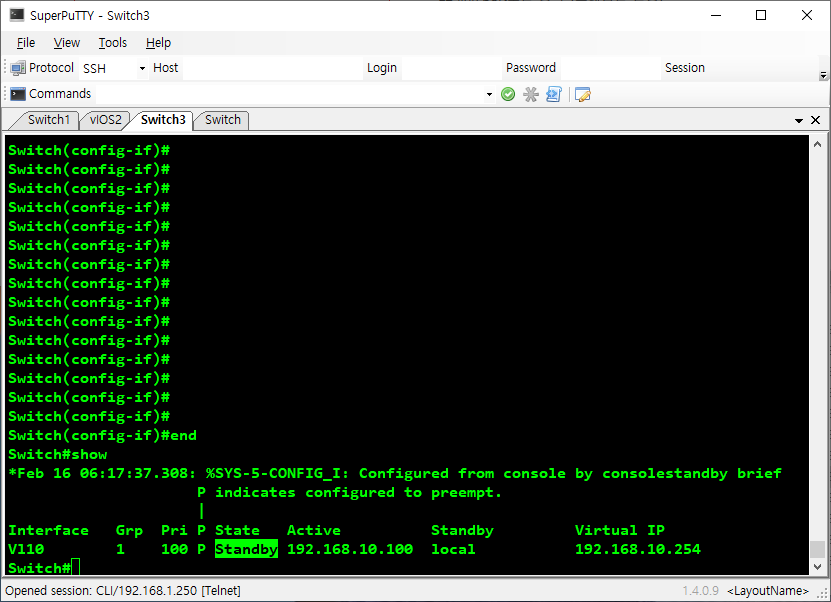

Untitled (10)

HSRP (Feat.L3) 추적

Untitled (11)

방법

Switch 1)

interface vlan 10
standby 1 track 11 decrement 10

(config)# track 11 interface Gi0/1 line-protocol

int Gi0/1
shutdown

결과

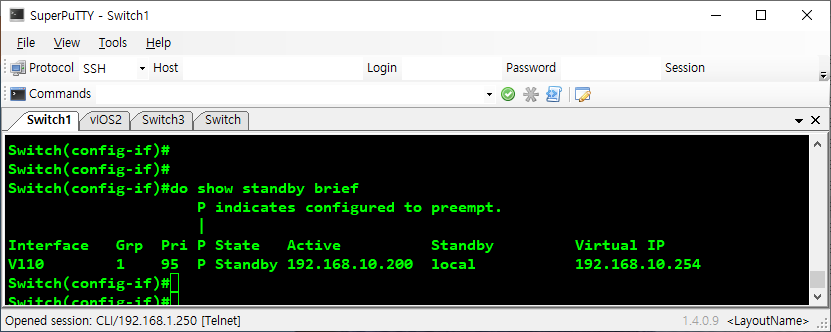

Untitled (12)
Priority가 95로 낮아졌다.

그룹추가

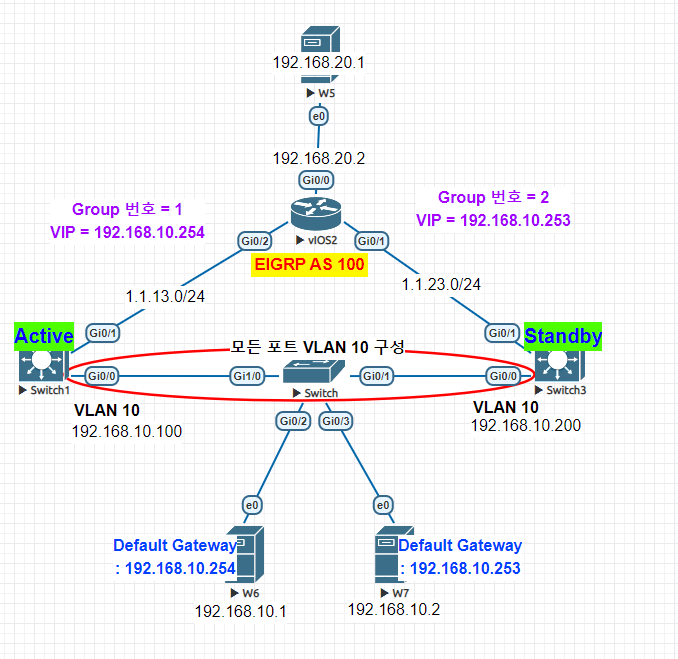

Untitled (13)

방법

Switch1)

interface vlan 10
standby 2 ip 192.168.10.253
standby 2 priority 100
standby 2 preempt
standby 2 timers 1 3

int Gi0/1
no shutdown

Switch 2)

interface vlan 10
standby 2 ip 192.168.10.253
standby 2 priority 105
standby 2 preempt
standby 2 timers 1 3
standby 2 track 22 decrement 10

(config)# track 22 interface Gi0/1 line-protocol

int Gi0/1
no shutdown

결과 -> Load Balancer

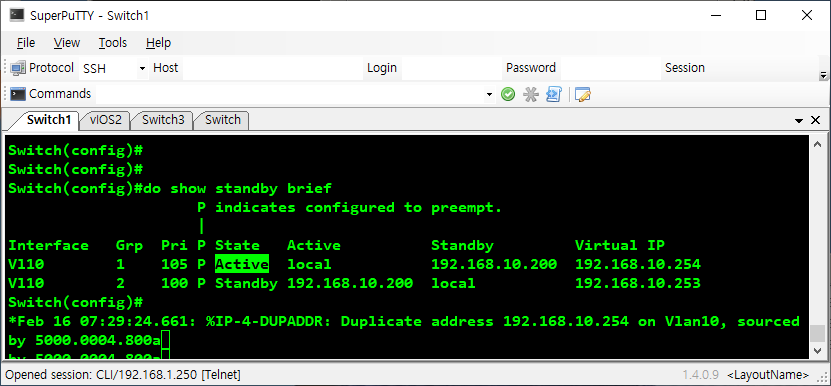

Untitled (14)
Switch 1 에서는 Group 1에 대해 Active, Group 2에 대해 Standby가 뜬다.

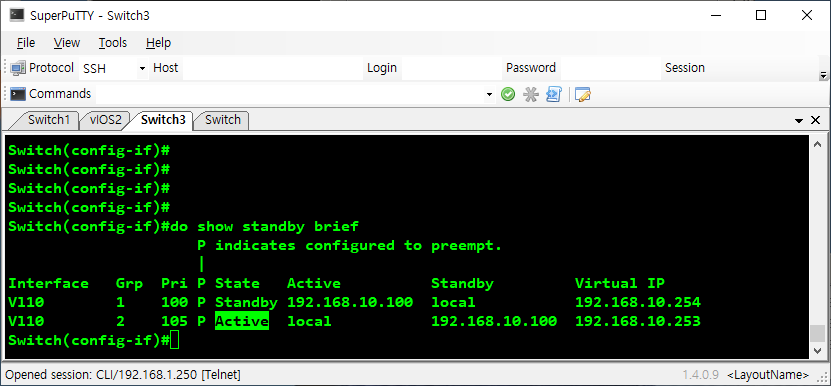

Untitled (15)
Switch 2 에서는 Group 2에 대해 Active, Group 1에 대해 Standby가 뜬다.
