Switch에서 MAC주소

   Feb 13, 2023     3 min read

Swtich에서 Mac 주소

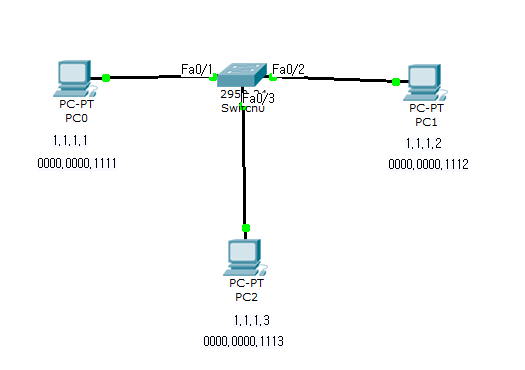

Untitled



IP 주소가 있으면 ARP Table이 있다. (IP 주소 -> MAC 주소)



ping해서 갈 때,

ARP Request

  • PC 1.1.1.1
    > ping 1.1.1.2
출발지 주소 = 0000.0000.1111/1.1.1.1
목적지 주소 = FFFF.FFFF.FFFF/1.1.1.2



  • SWITCH
    Fa0/1에서 받음
받을 때 PC의 MAC주소를 자동으로 배움
Fa0/1 0000.0000.1111 동적

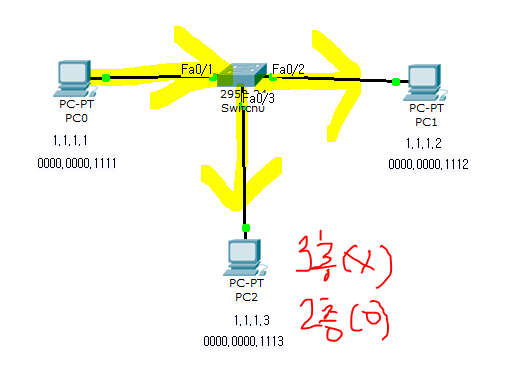

Untitled (1)

2층 = FFFF.FFFF.FFFF
3층 = 1.1.1.2

ping해서 올 때,

ARP Reply

  • PC 1.1.1.2
    출발지 주소 = 0000.0000.1112/1.1.1.2
목적지 주소 = 0000.0000.1111/1.1.1.1



  • SWITCH
    Fa0/2 0000.0000.1112 동적
Fa0/1 0000.0000.1111 동적 <- 이미 존재



Untitled (2)

ping 한 번만 하면 MAC 주소가 자동으로 등록 되어 짐.


ping 두 번째 할 때,

ICMP 요청 / ICMP 응답

  • PC 1.1.1.1
    > ping 1.1.1.2
출발지 주소 = 0000.0000.1111/1.1.1.1
목적지 주소 = 0000.0000.1112/1.1.1.2/1.1.1.2 <-이젠 알고 있다.



  • SWITCH
    Fa0/1 0000.0000.1111 동적
Fa0/2 0000.0000.1112 동적

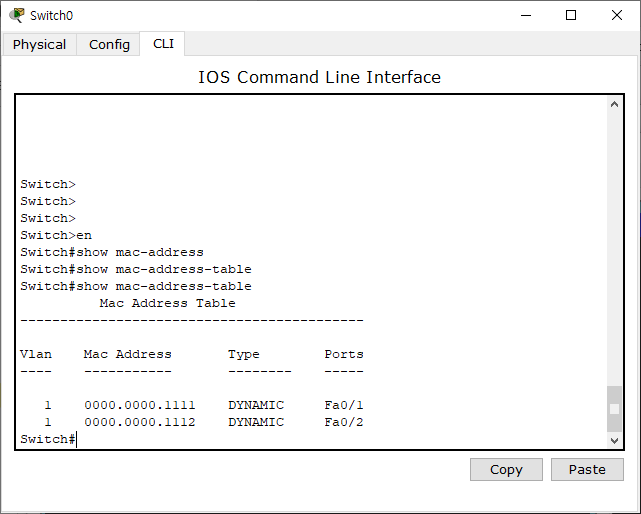

PC 1.1.1.1에서 ping 1.1.1.2하고 SWITCH에서

Untitled (3)

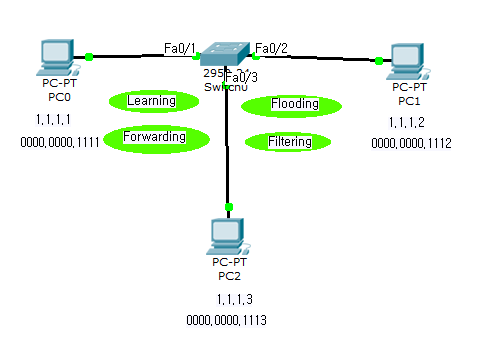

Untitled (4)

Switch는 한 번 배운 MAC주소를 5분동안 저장한다.
윈도우 PC는 각각의 운영체제마다 다 다르다.

SWITCH MAC 주소 영구적 저장 방법

conf t
mac-address-table static 0000.0000.1111 vlan 1 interface fa0/1
mac-address-table static 0000.0000.1112 vlan 1 interface fa0/2
mac-address-table static 0000.0000.1113 vlan 1 interface fa0/3

write <- 저장까지 하자.

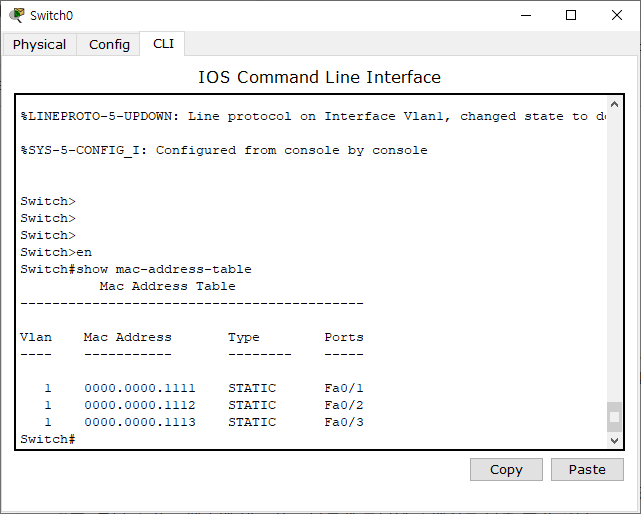

저장 결과

Untitled (5)

Ex. 01

Untitled (6)

PC 1.1.1.1
>ping 3.1.1.1

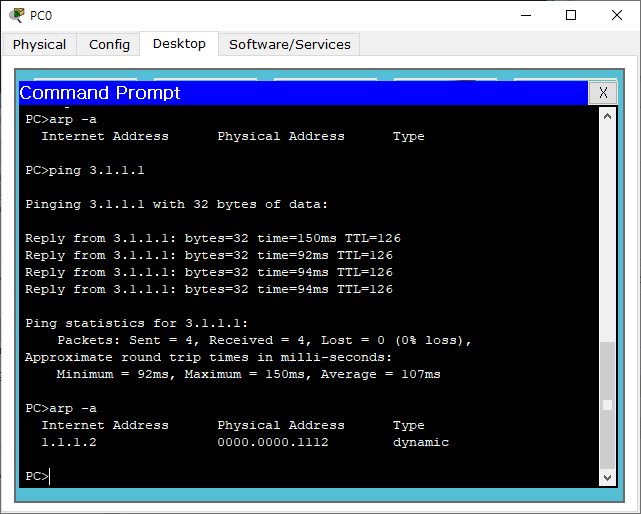

Untitled (7)

1.1.1.2 Default Gateway에 대한 ARP가 이루어졌다.

  • PC 1.1.1.1
    > ping 3.1.1.1
> arp -d
> arp -a
1.1.1.2 0000.0000.1112 dynamic



  • PC 3.1.1.1
    > arp -d
> arp -a
2.1.1.2 0000.0000.1113 dynamic

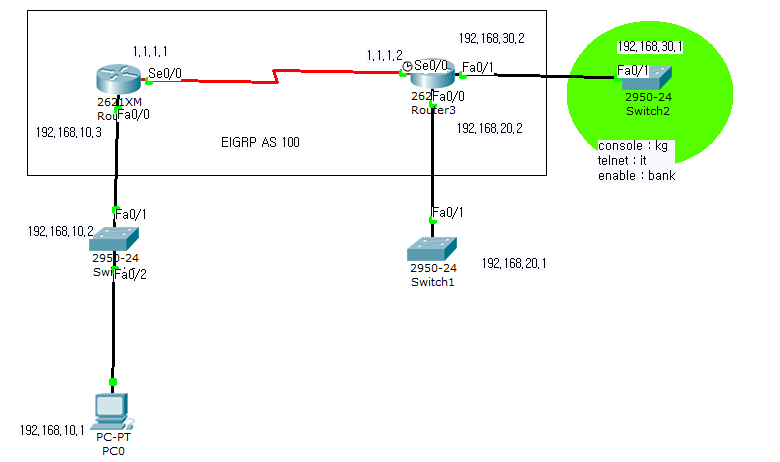

Untitled (8)

방법

PC의 Default Gateway는 항상 Route ip를 줘야 한다.

  • Switch 0
    int vlan 1
ip add 192.168.10.2 255.255.255.0
no shutdown
ip default-gateway 192.168.10.3



  • Switch 1
    int blan 1
ip add 192.168.20.1 255.255.255.0
no shutdown
ip defualt-gateway 192.168.20.2



  • Switch 2
int vlan 1
ip add 192.168.30.1 255.255.255.0
no shutdown
ip default-gateway 192.168.30.2

line console 0
password kg
login

line vty 0 4
password it
login

enable password bank

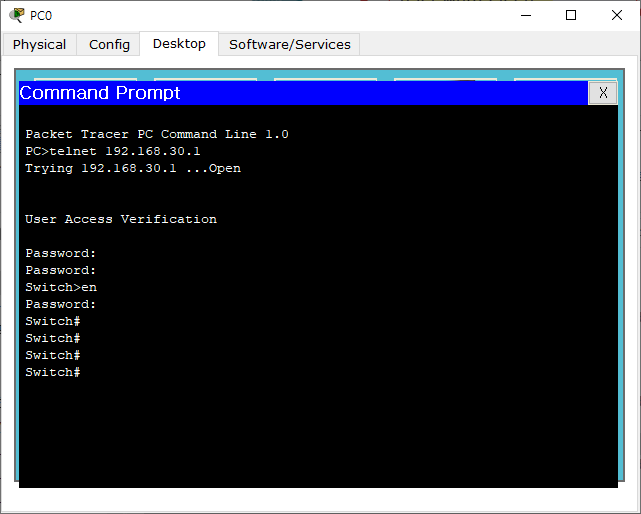

결과

Untitled (9)

PC에서 Switch 2에 telnet으로 접근까지 가능하면 완.
