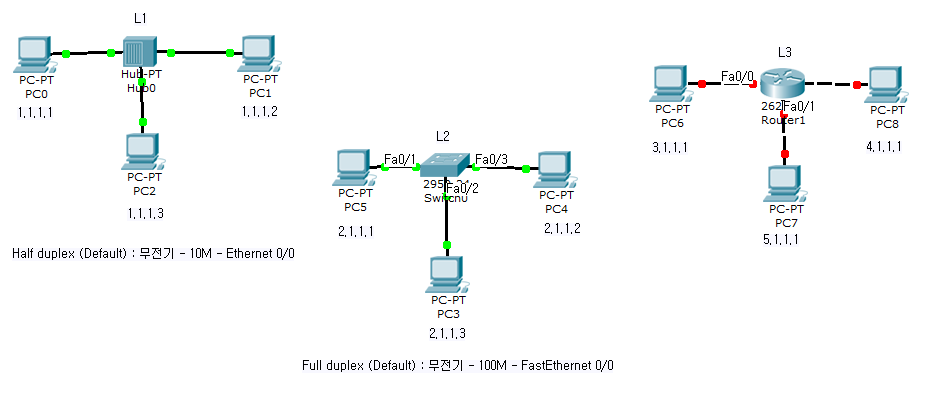

L1, L2, L3 장비

HUB

[ L1 장비 ]
- 충돌 영역 : 1
- 브로드캐스트 영역 : 1

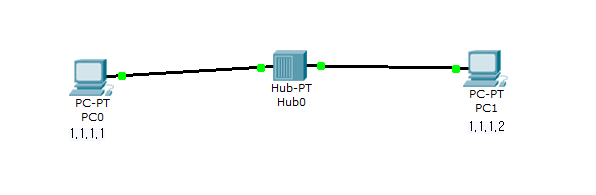

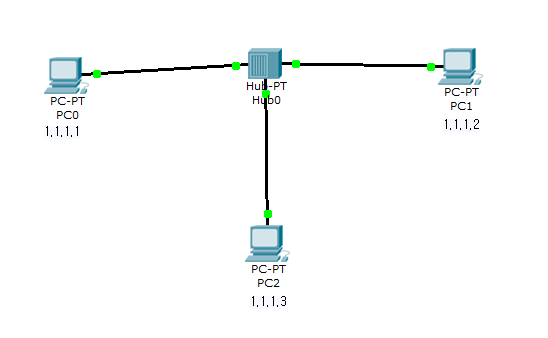

Ex.01 1.1.1.1 -> 1.1.1.2

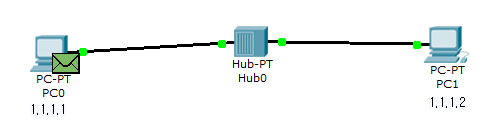

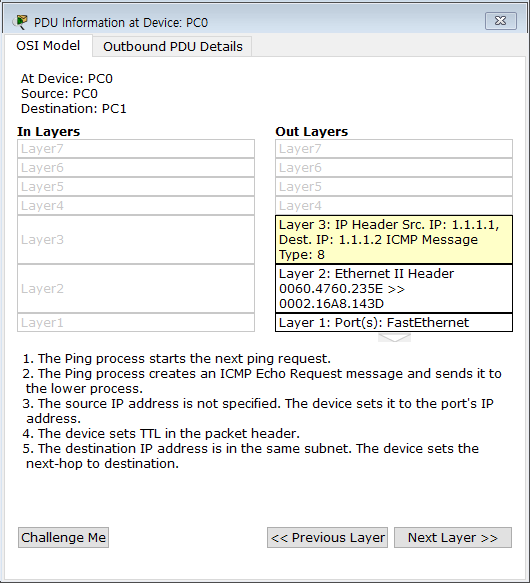

• 1.1.1.1에서 1.1.1.2로 ping 보낼 때,

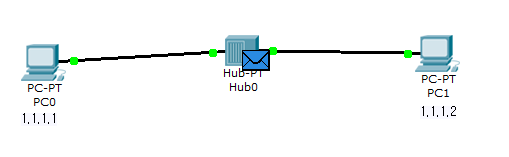

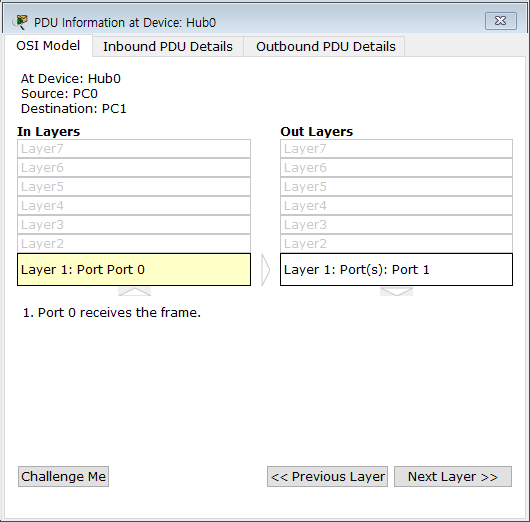

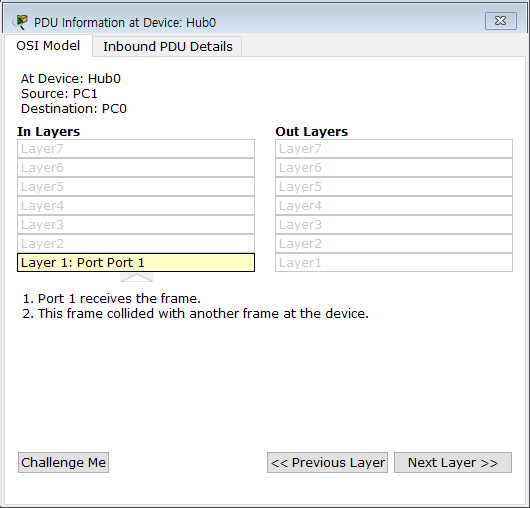

• HUB에 위치해 있을 때,

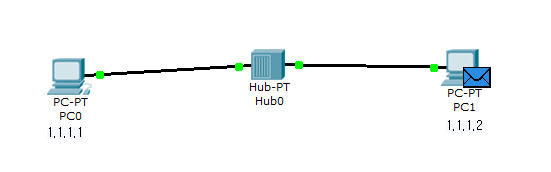

• 1.1.1.2에 도착했을 때,

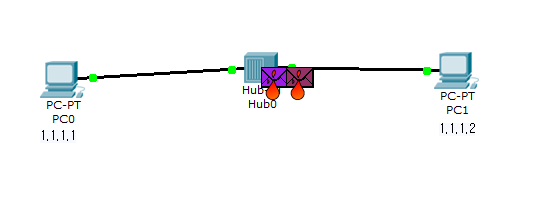

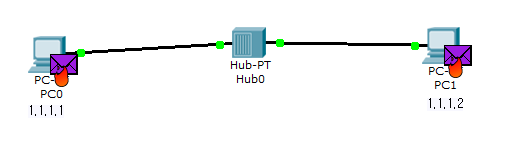

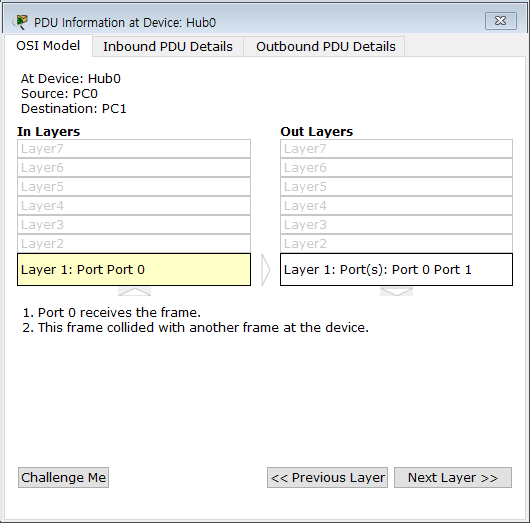

충돌

결론 : HUB는 충돌 영역이 1개다.

SWITCH

[ L2 장비 ]
- 충돌 영역 : Port 별
- 브로드캐스트 영역 : 1

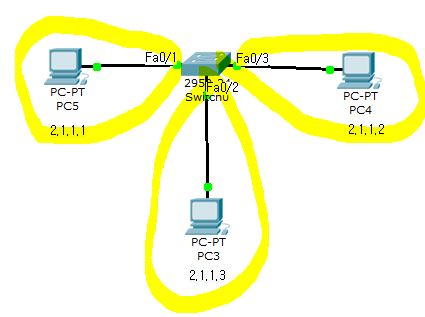

충돌 영역 :

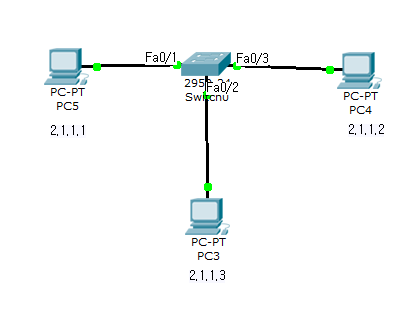

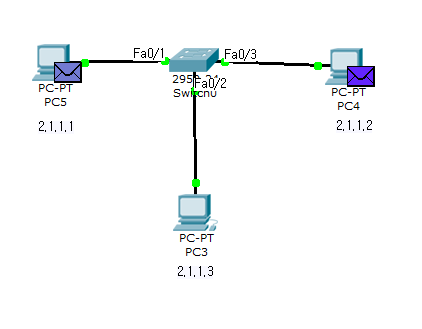

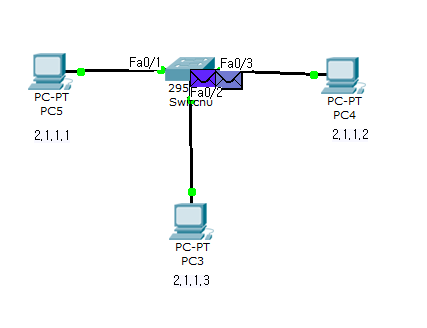

2.1.1.1 -> 2.1.1.2
HUB와 SWITCH의 차이점 : 2번째 통신부터 차이점이 발생.

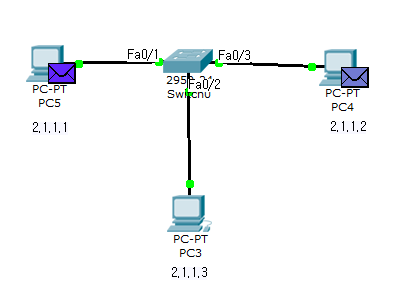

Ex.02

충돌 X

Why?
Port별.

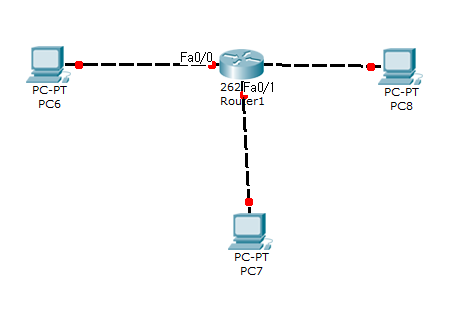

L3 장비

[ L3 장비 ]
- 충돌 영역 : Port
- 브로드캐스트 영역 : Port

-> 브로드캐스트를 쪼갤 수 있는 것은 L3, 라우터 밖에 없다.

참고

> arp -d : 캐시 지우기
> arp -a

• L1 장비


  Repeater : UTP선 - 100m
  ex. PC1—-(Repeater:신호를 조금 더 증폭 시켜 줌)—-PC2


  HUB : Repeater(Hub는 기본적으로 Repeater 기능을 하고 있음.) + Port 여러 개



• L2 장비


  Bridge : 소프트웨어 방식(->많이 제한적임), 포트들이 같은 속도를 지원, Store-and-forward 방법


  Switch : 하드웨어 방식(ASIC), 포트별로 서로 다른 속도를 연결해 줄 수 있음. Cut-through 또는 Store-and-forward 방식



# clear mac-address-table
# show mac-address-table
