ASBR, ABR

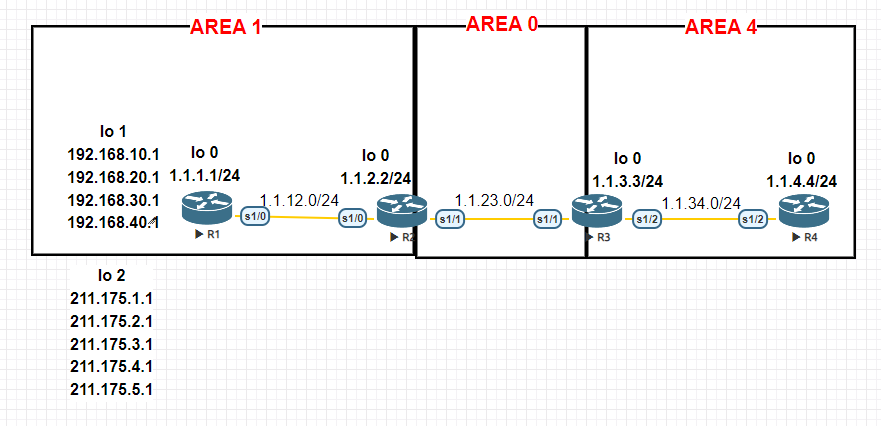

Ex. ASBR, ABR

기본구성)

Untitled

lo 2는 재분배

ASBR : OSPF랑 다른 방법을 연결해 주는 (재분배 해주는 곳이 대부분 ASBR이 됨)
ABR : OSPF랑 OSPF
IR : ONLY OSPF

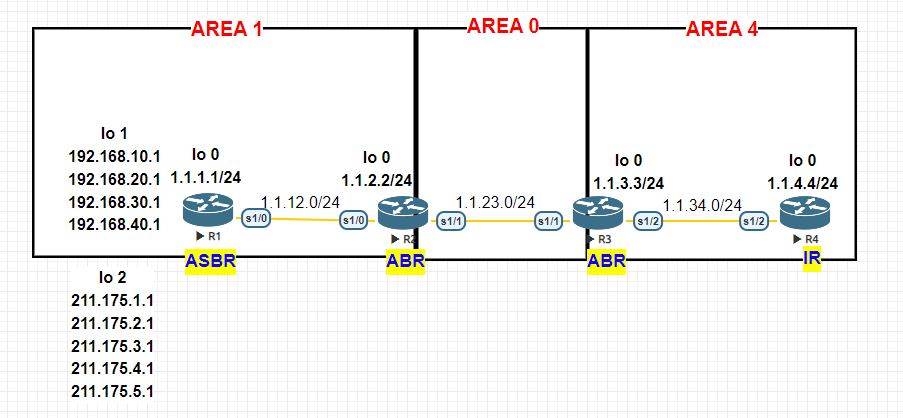

Untitled (1)

외부 경로를 축약할 때는 ASBR에서 축약을 해야 함.

명령어 :

router ospf 1
summary-address 축약네트워크 서브넷마스크

AREA 자체를 축약하고 싶다면,
ABR에서 축약을 해야 됨 (위치가 정해져 있다는 것)

명령어 :

router ospf 1
area 1(자신의 area) range 축약네트워크 서브넷마스크

실습.

ASBR, ABR 축약

방법 - ASBR

R1)

211.175.00000/001.0
211.175.00000/010.0
211.175.00000/011.0
211.175.00000/100.0
211.175.00000/101.0
=211.175.0.0
Sub:255.255.248.0

ASBR)
router ospf 1
summary-addresss 211.175.0.0 255.255.248.0

방법 - ABR

R2)

192.168.00/001010.0
192.168.00/010100.0
192.168.00/011110.0
192.168.00/101000.0
=192.168.0.0
Sub:255.255.192.0

ABR)
router ospf 1
area 1 range 192.168.0.0 255.255.192.0

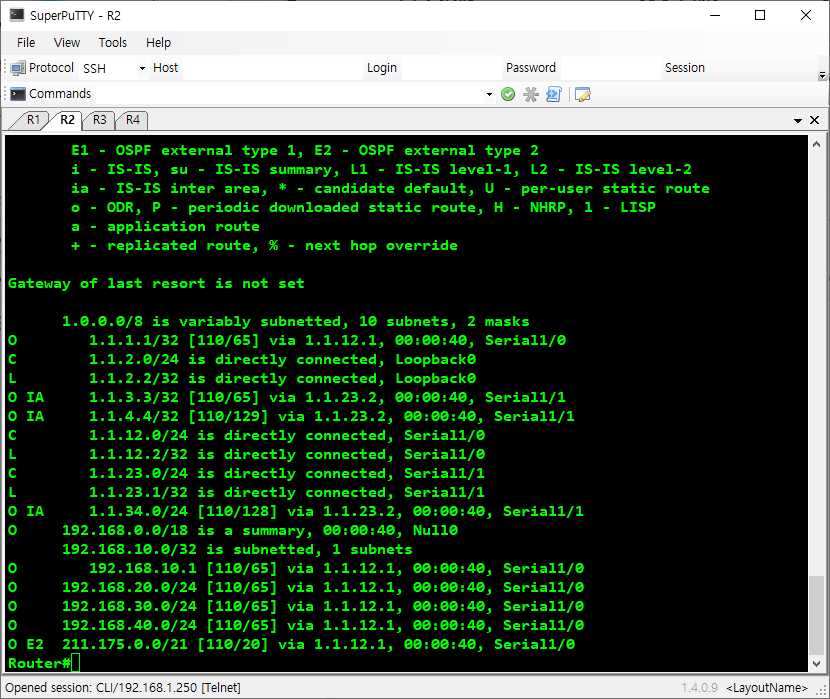

결과

Untitled (2)
211이 축약 되어 있음.

R3)

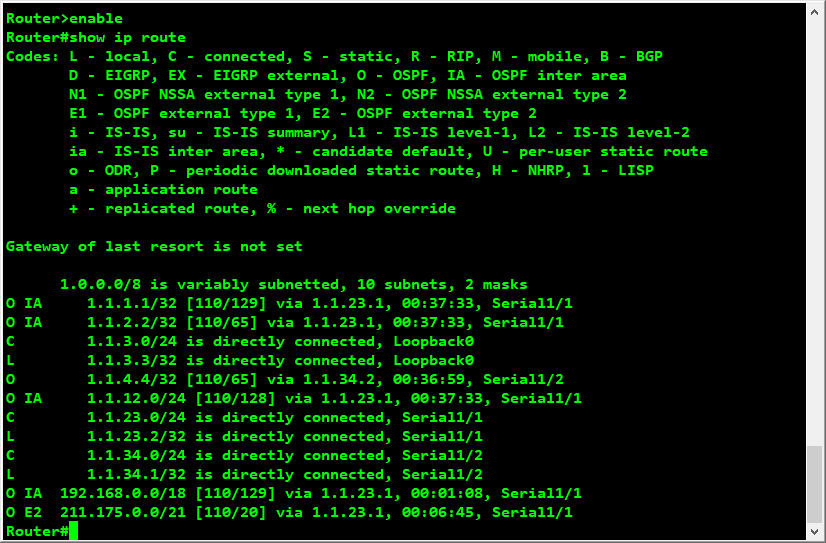

Untitled (3)

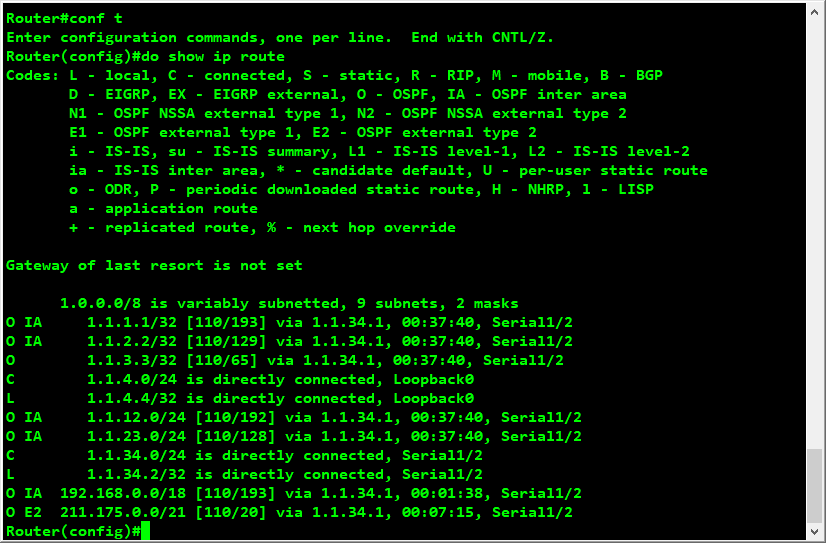

R4)
Untitled (4)

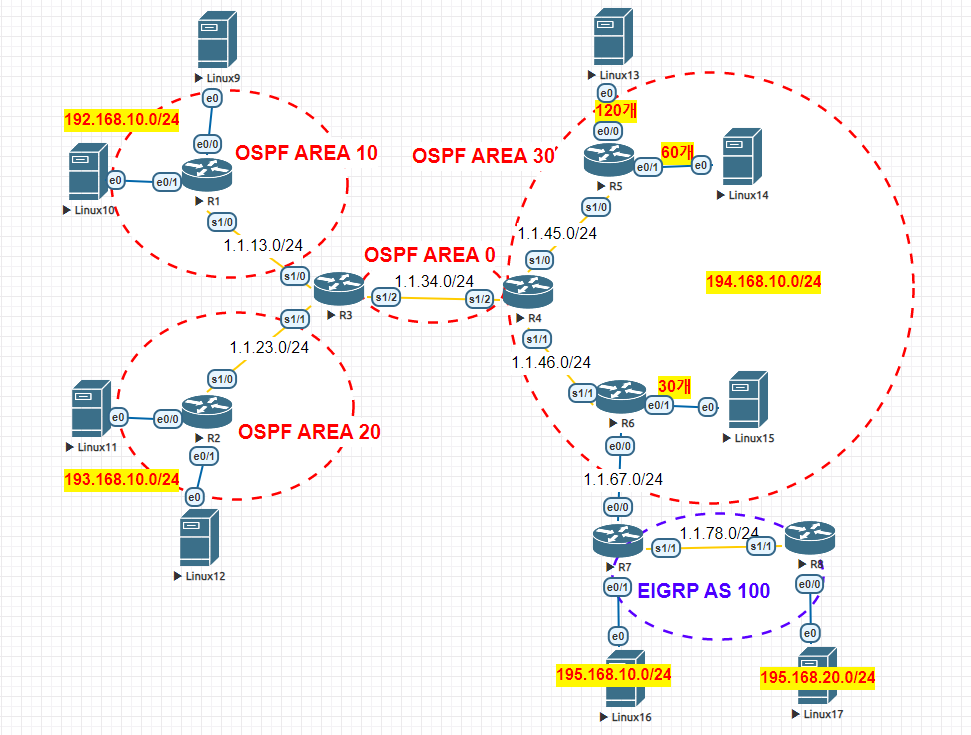

ASBR, ABR

Untitled (5)

축약까지 해주기.

방법

라우터 ip 주소 주기, Subnetting

R1)

2^1 = 2
255.255.255.1/0000000
Subnet Mask = 255.255.128
L9: 192.168.10.0 - 192.168.10.127
L10: 192.168.10.128 - 192.168.10.255

R2)

2^1 = 2
255.255.1/00000000
Subnet Mask = 255.255.255.128
L11: 193.168.10.0 - 193.168.10.127
L12: 193.168.10.128 - 193.168.10.255

R5)

120개 필요 -> 2^7 = 128 -> 0이 7개 필요
255.255.255.1/0000000
Subnet Mask = 255.255.255.128
L13: 194.168.10.0 - 194.168.10.127

60개 필요 -> 2^6 = 64 -> 0이 6개 필요
255.255.255.11/000000
Subnet Mask = 255.255.255.192
L14: 192.168.10.128 - 194.168.10.191

30개 필요 -> 2^5 = 32 -> 0이 5개 필요
255.255.255.111/00000
Subnet Mask = 255.255.255.224
L15: 194.168.10.192 - 194.168.10.223

OSPF, EIGRP
R7 재분배
축약
R3)
```yaml L9: 192.168.10.00000001 L10: 192.168.10.10000001 = 192.168.10.0

L11: 193.168.10.00000001 L12: 193.168.10.100000001 = 193.168.10.0

router ospf 1 area 10 range 192.168.10.0 255.255.255.0 area 20 range 193.168.10.0 255.255.255.0

<br/><br/>

R4)<br/>
```yaml
L13: 192.168.10.00000001
L14: 194.168.10.10000001
L15: 194.168.10.11000001
= 194.168.10.0

<추가>
1.1.001011/01.0
1.1.001011/10.0
=1.1.44.0
255.255.252.0

router osfp 1
area 30 range 194.168.10.0 255.255.255.0
area 30 range 1.1.44.0 255.255.252.0

R7)

L16: 195.168.00001010.0
L17: 195.168.00010100.0
= 195.168.0.0

router ospf 1
summary-address 195.168.0.0 255.255.0.0
summary-address 194.168.10.0 255.255.255.0

결과

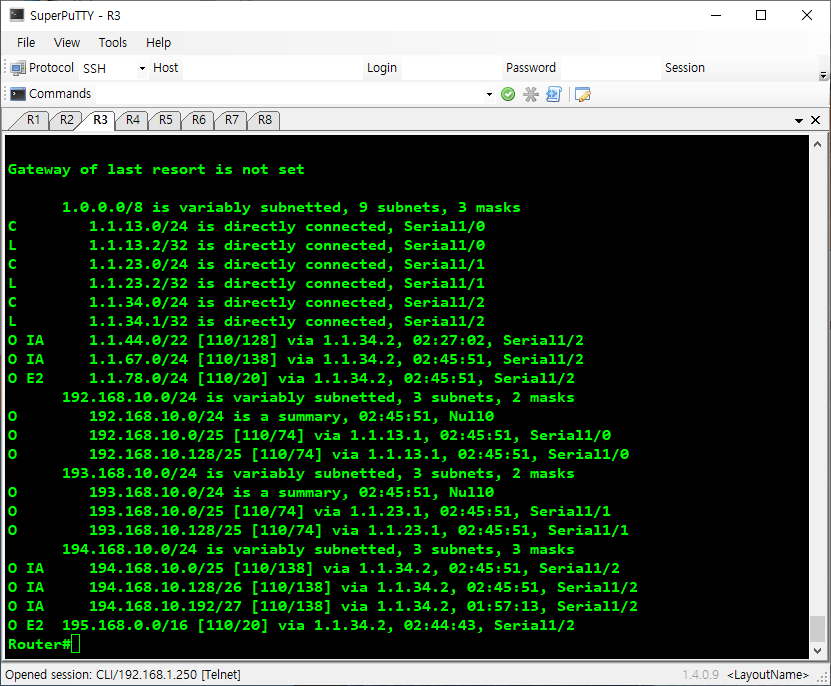

Untitled (6)

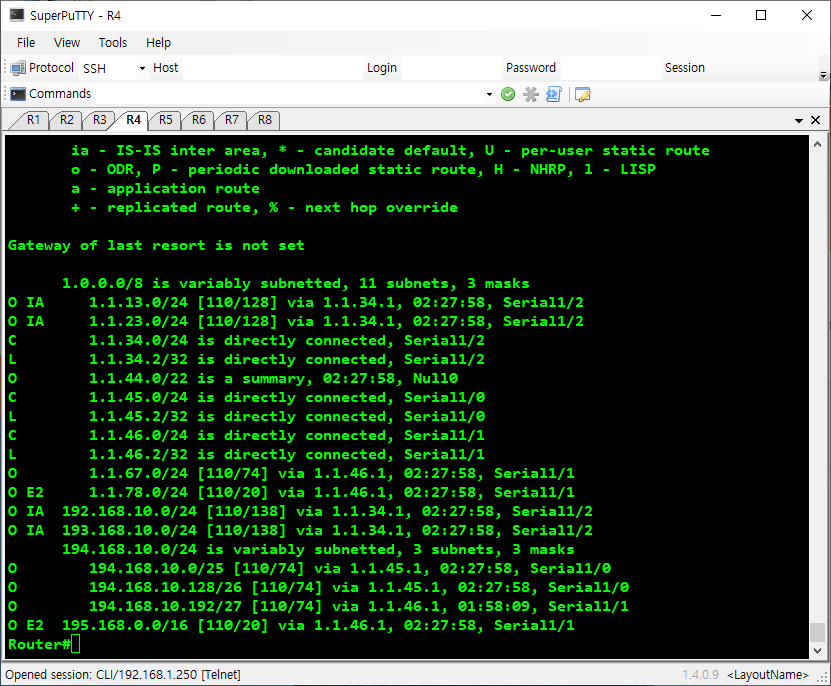

Untitled (7)

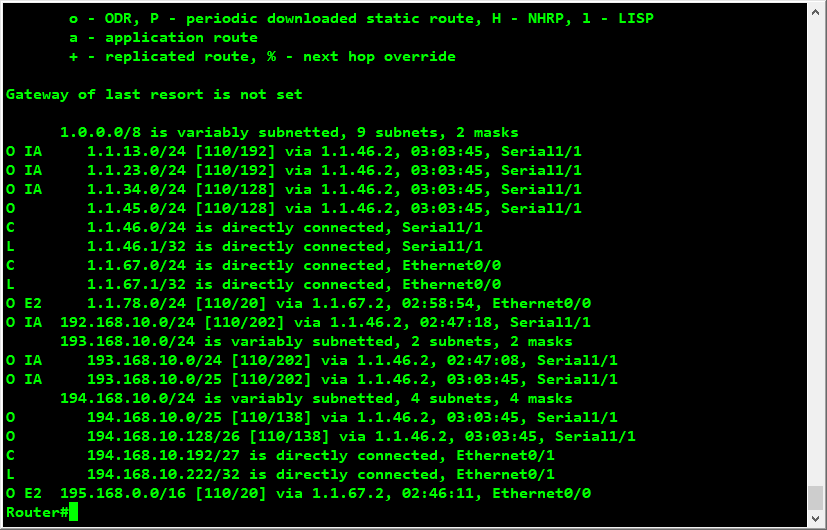

R6)
Untitled (8)

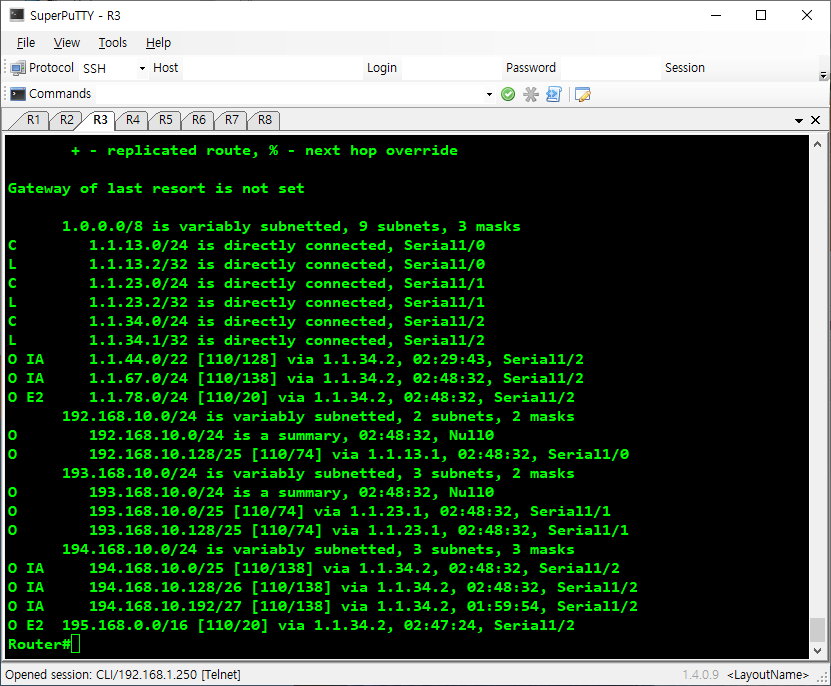

계속 이어서 / Default Route 생성

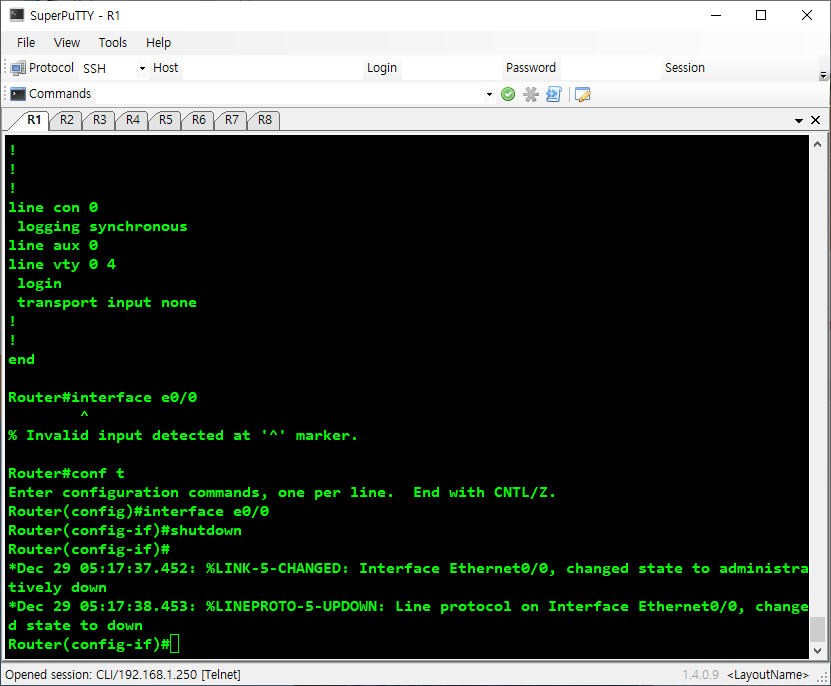

Untitled (9)

Untitled (10)

Untitled (11)
R4는 축야개서 보내서 아무런 변화가 없다.

추가

R7)

router ospf 1
default-information originate always

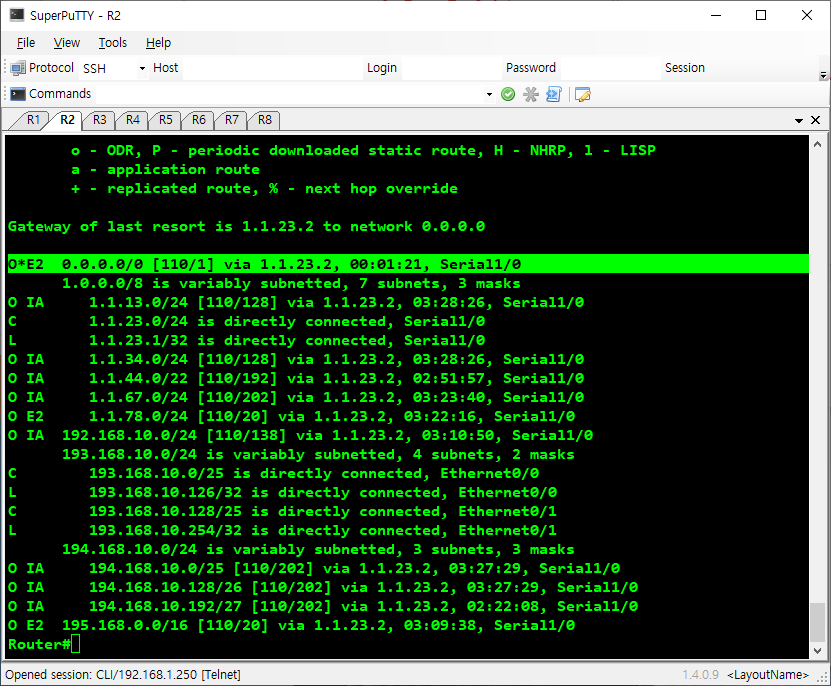

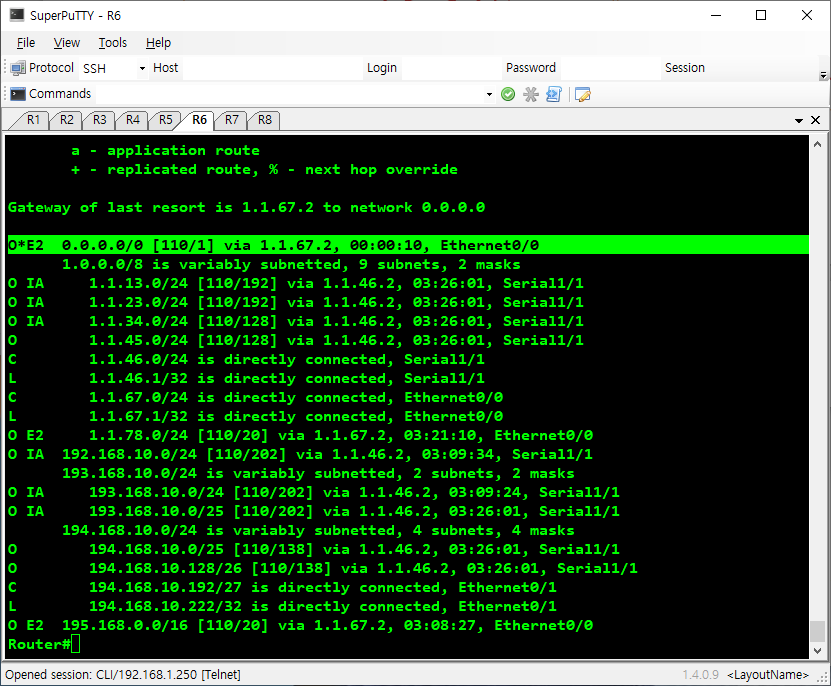

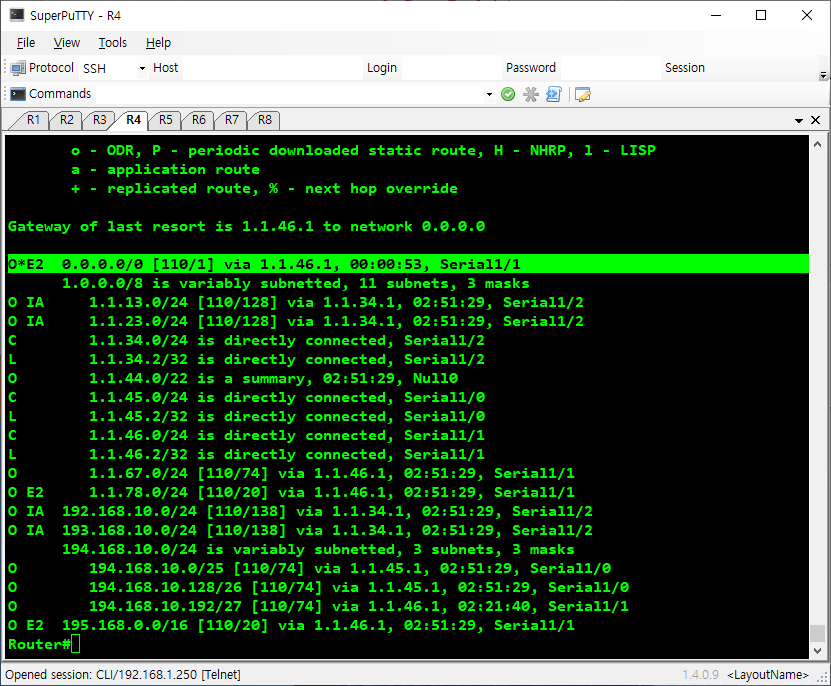

결과

Untitled (12)

Untitled (13)

Untitled (14)

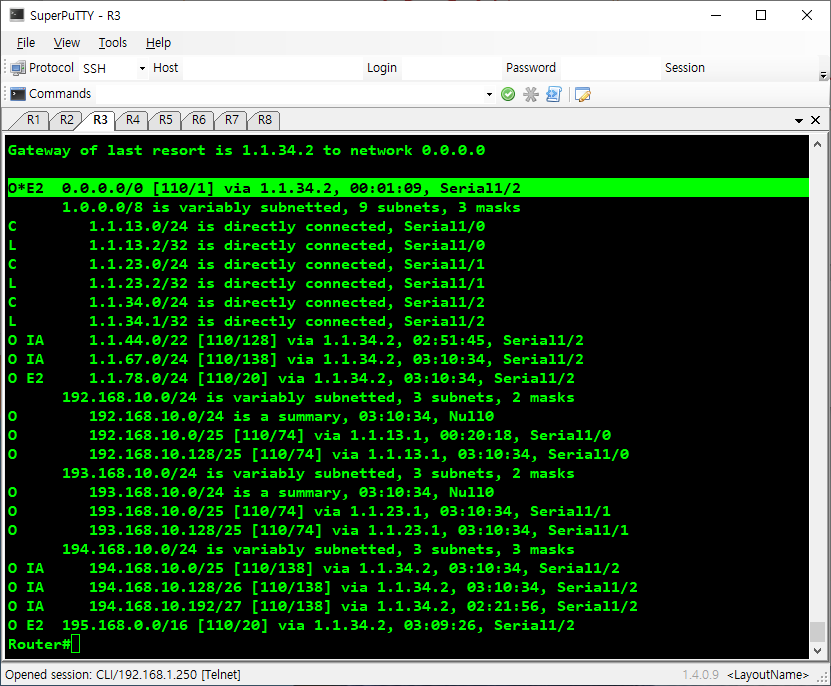

Untitled (15)

Untitled (16)

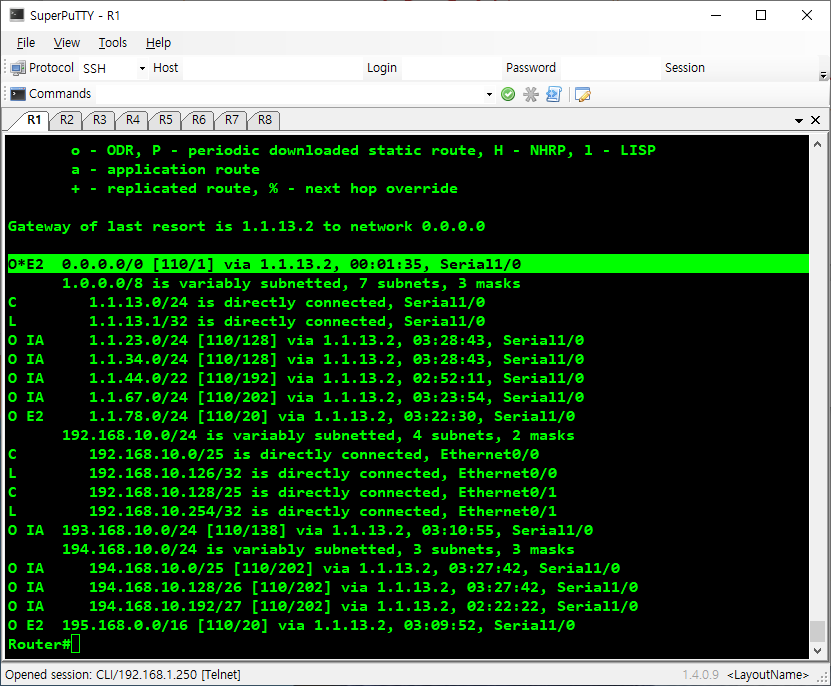

Untitled (17)

방법 02

R6)

ip route 0.0.0.0 0.0.0.0 1.1.67.2

router ospf 1
default-information originate

결과

R5)

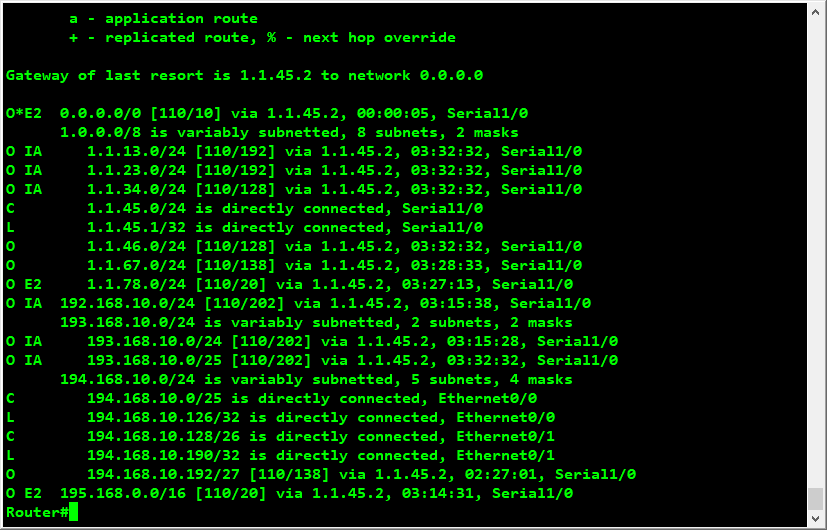

Untitled (18)
