Unequal Load Balancing

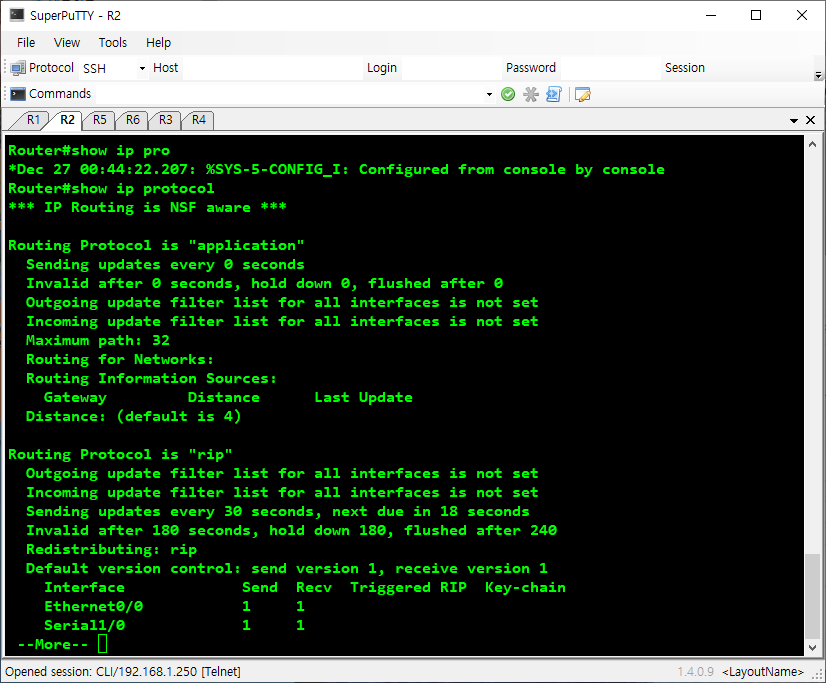

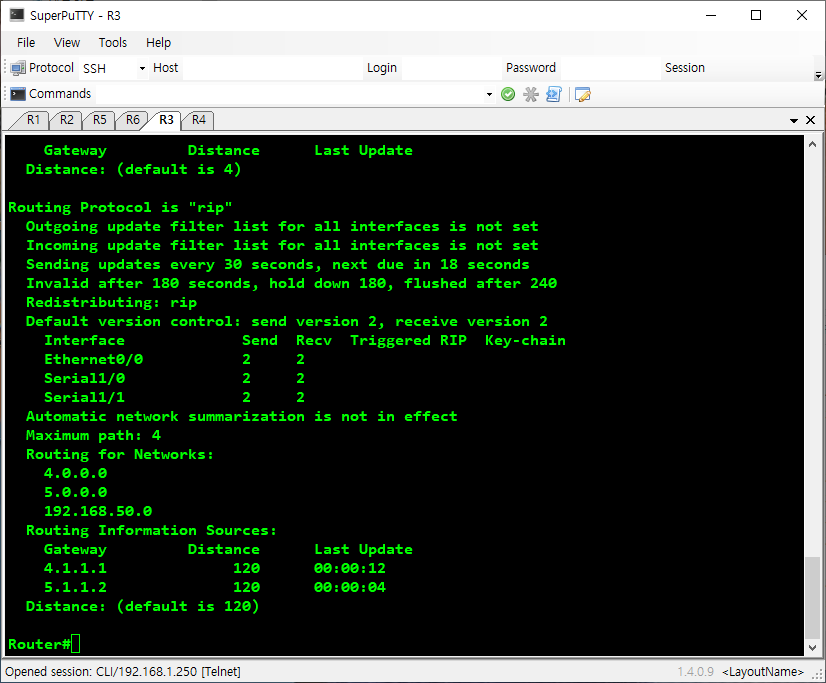

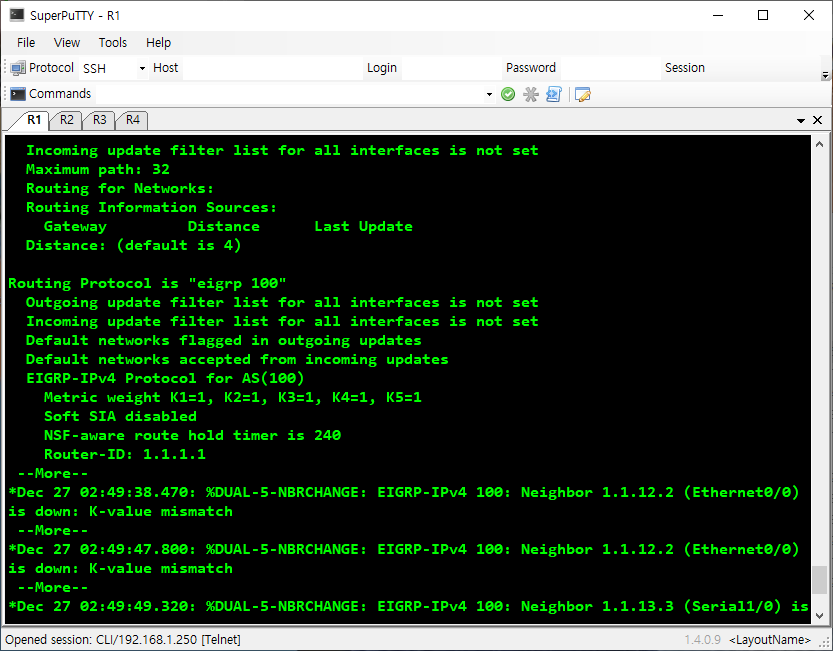

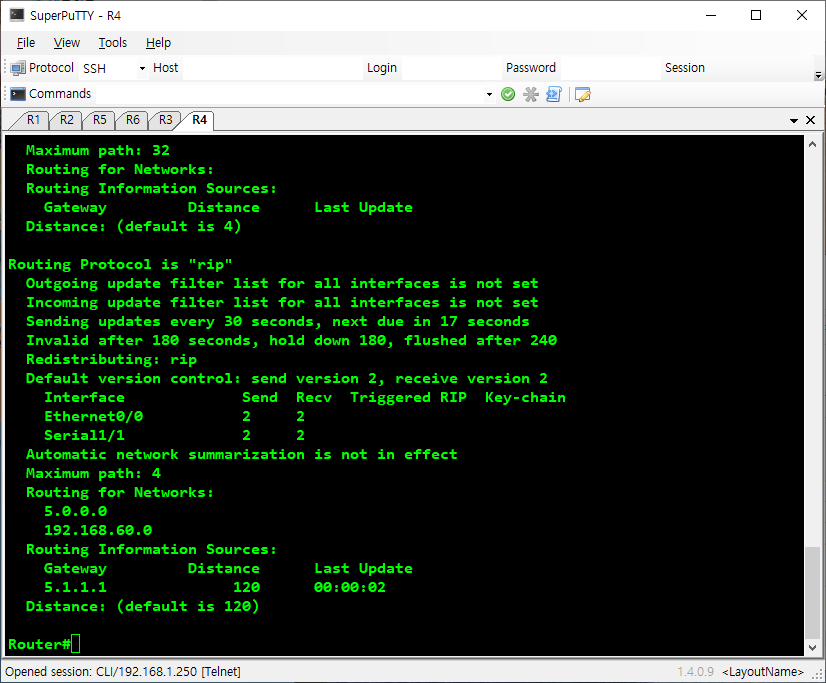

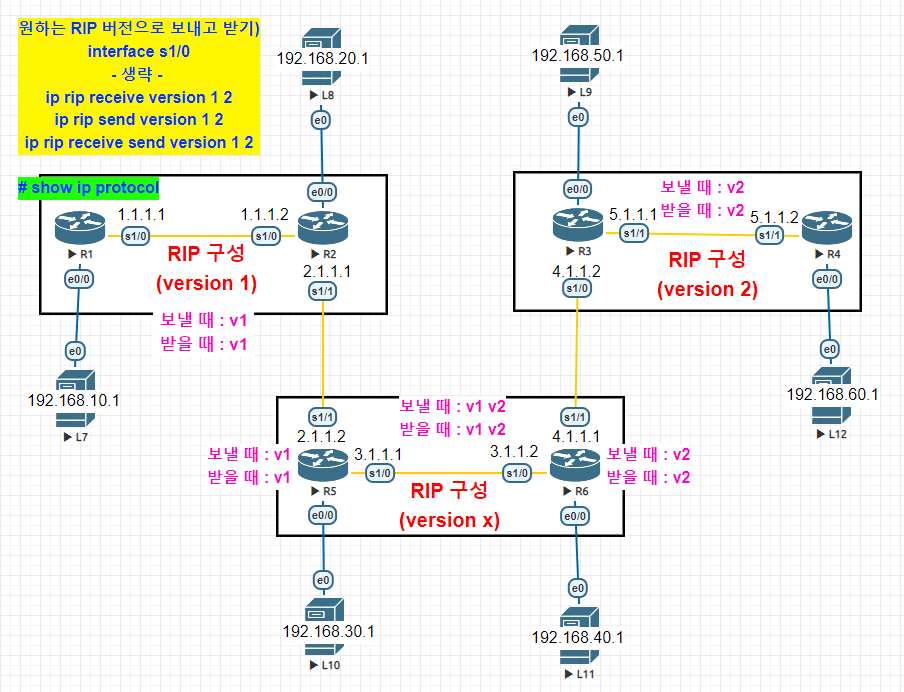

Ex. 01 (ft.show ip protocol)

결과

R6)

# show ip eigrp topology

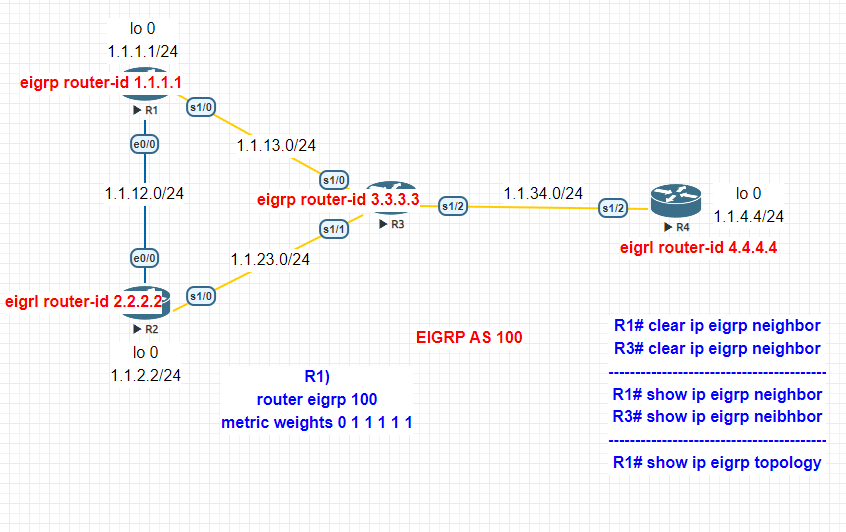

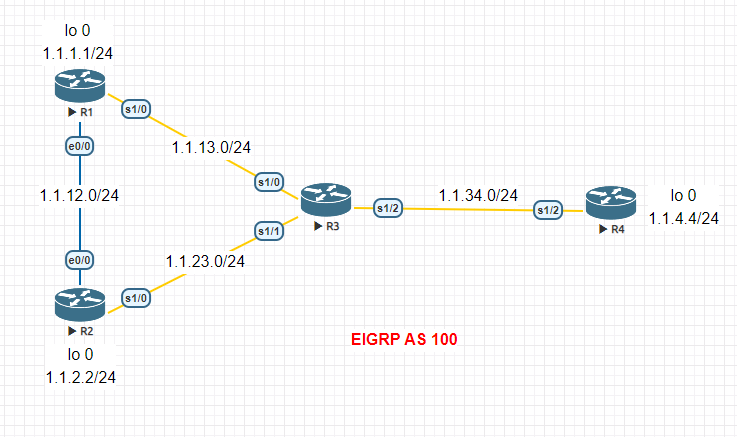

기본구성)

• Unequal Cost Load Balancing 를 지원한다. ★
  -> 꼭 best 경로가 아니더라도 라우팅 테이블에 올 수 있다.

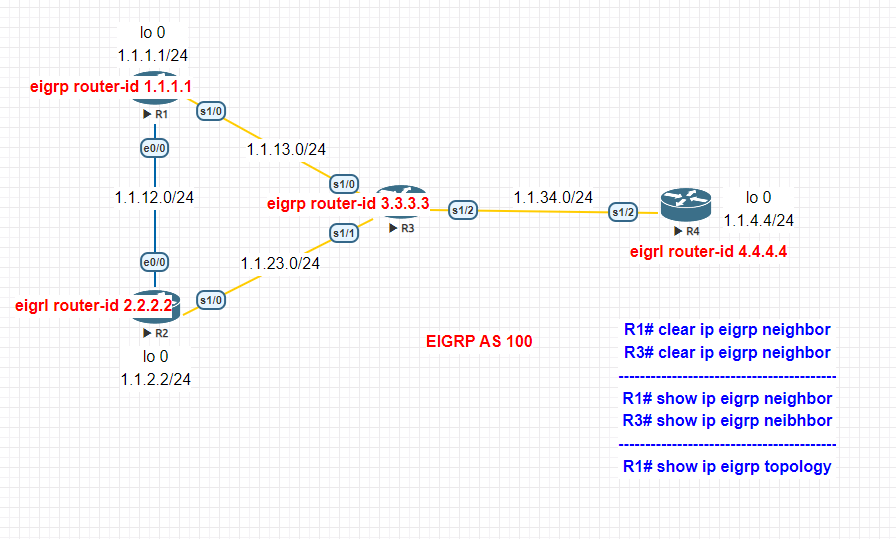

# show ip eigrp topology

• # show ip route <- best 경로, 가장 빠른 경로

• # show ip eigrp topology <- 목적지까지 가는 all 경로



테이블이 3개

1. neighbor

2. topology

3. route

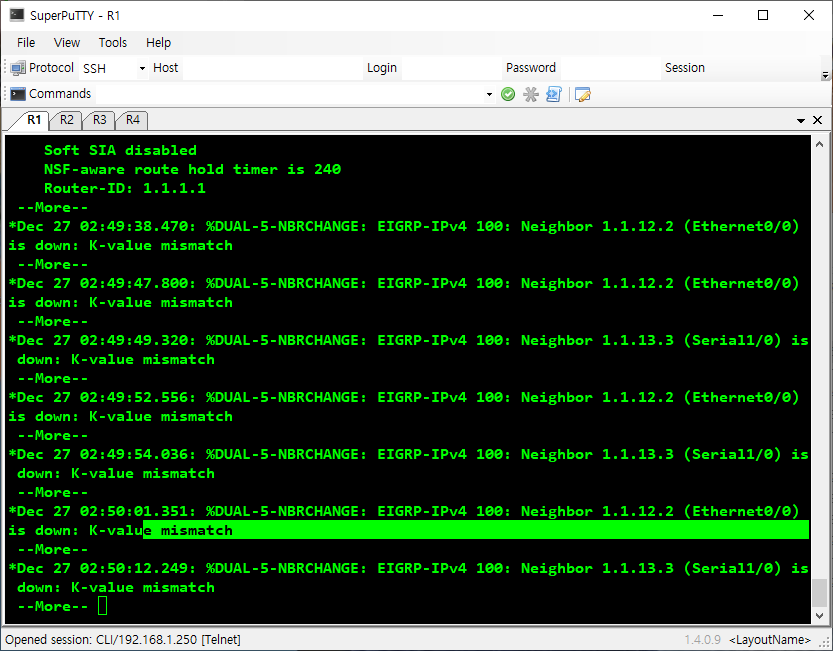

metric 값 바꾸기

자꾸 에러 발생.

결론

neighbor랑 metric 값이랑 활성화 되어 있는 것이 같아야 함.

# show ip eigrp topology all-link

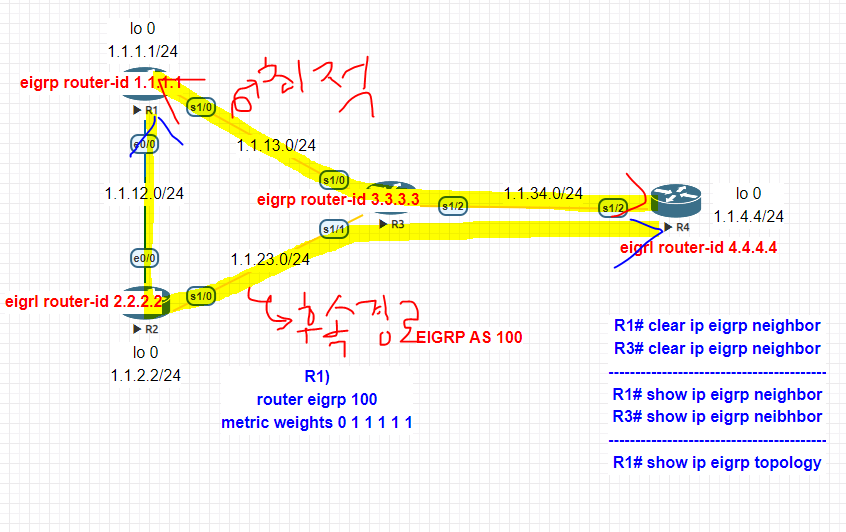

• Only EIGRP
  출발지 -> 목적지 까지의 메트릭 : FD
  이웃하는 라우터에서 출발지 -> 목적지까지의 메트릭 : RD = AD
  베스트 경로에 있는 이웃 라우터 : Succesor
  feasible successor이 될 수 있는 조건 : 최적 조건의 FD보다 작은 AD값을 가지고 있는 것.

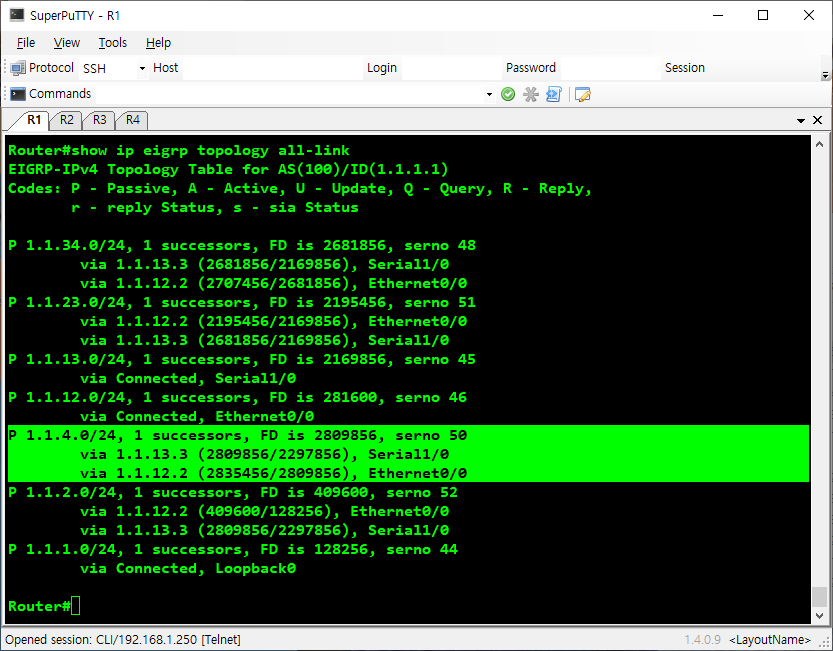

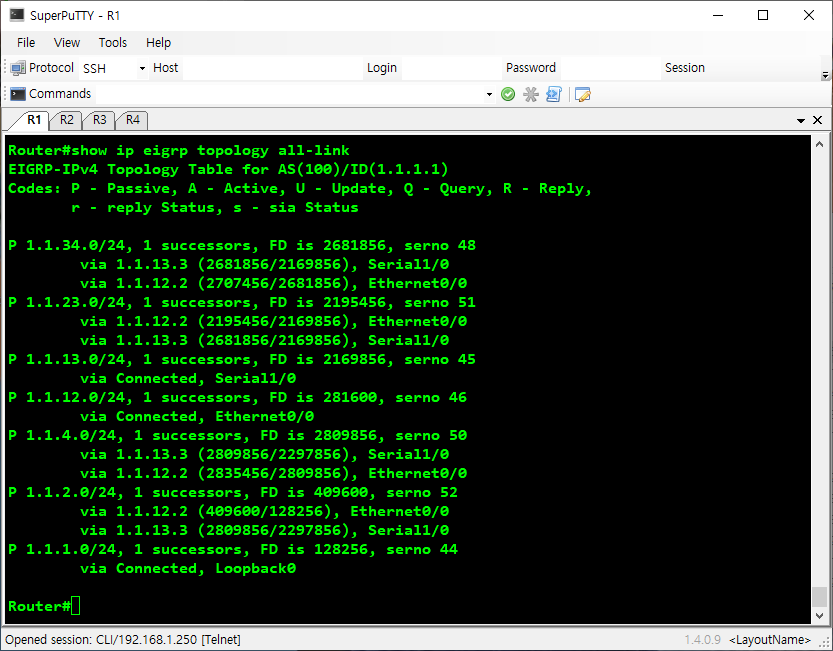

# show ip eigrp topology all-link

AD값이 똑같으면 unequl을 하지 못하기 때문에, 작게 만들어 줘야 함.

명령어

conf t
ip access-list standard R4L0
permit 1.1.4.0 0.0.0.255

router eigrp 100
offset-list R4L0 in 1000 s1/0

clear ip eigrp *

결과

EIGRP variance (곱하기)

명령어

router eigrp 100
variance 2 <- 2 곱하기

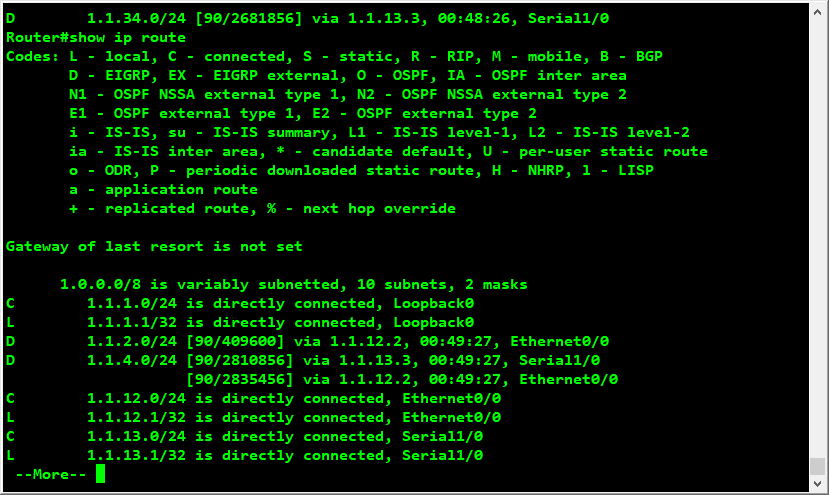

결과

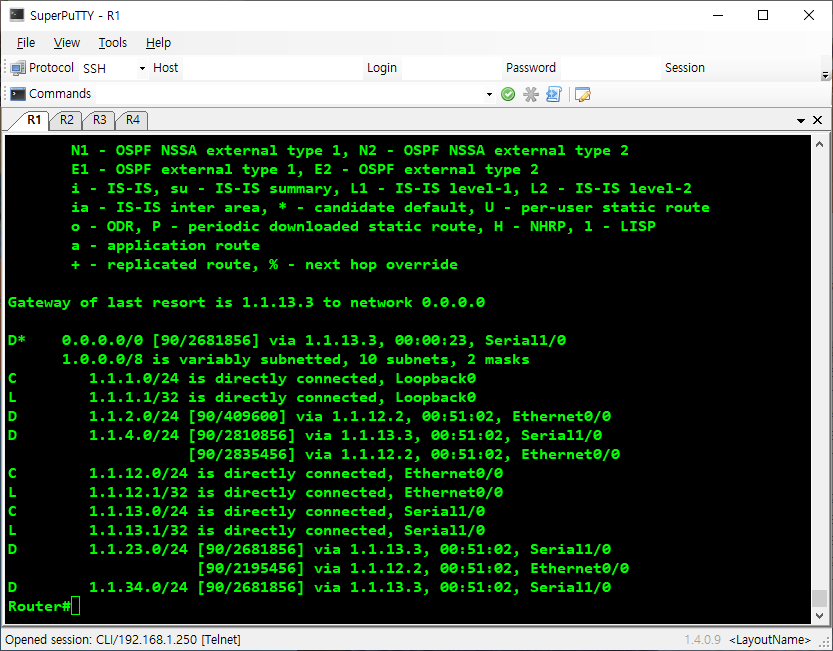

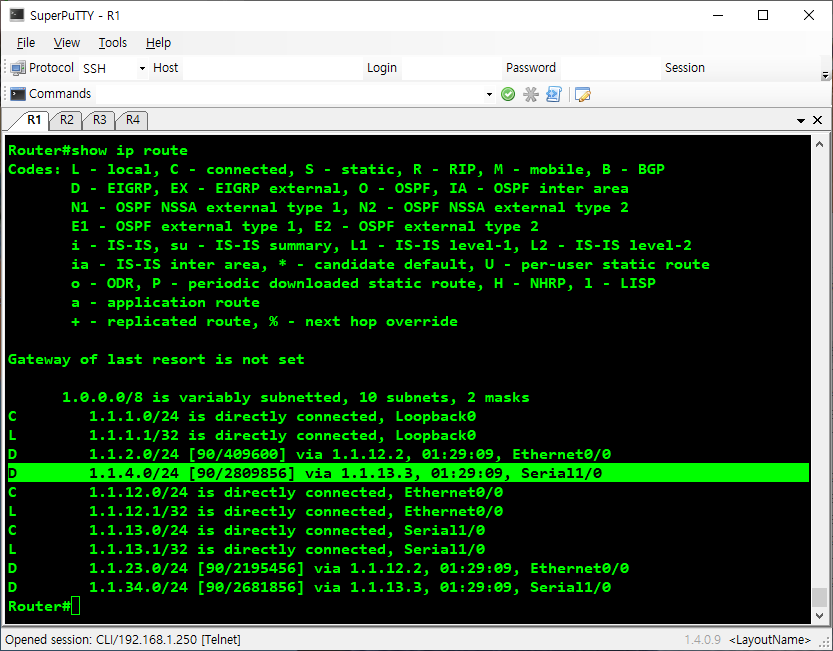

• show ip route







Unequal Load Balancing

• Feasible Successor는 라우팅 테이블에 있을까 없을까?
  -> 기본적으로 라우팅 테이블에는 없다.



• Successor는 topology 테이블에 있? 없?
  -> 테이블에 있.



• Feasible Successor는 topology 테이블에 있? 없?
  -> 테이블에 있.



• EIGRP 의 가장 큰 특징.
  -> metric 더 큰 값도 올릴 수 있다.



• null 0 : 휴지통으로 버려라

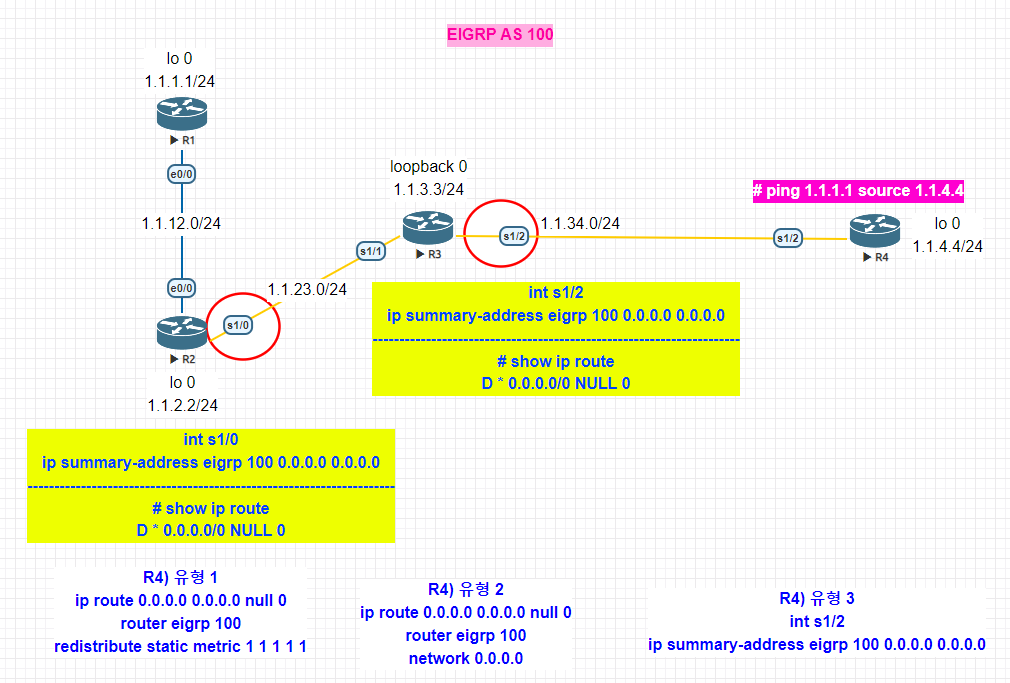

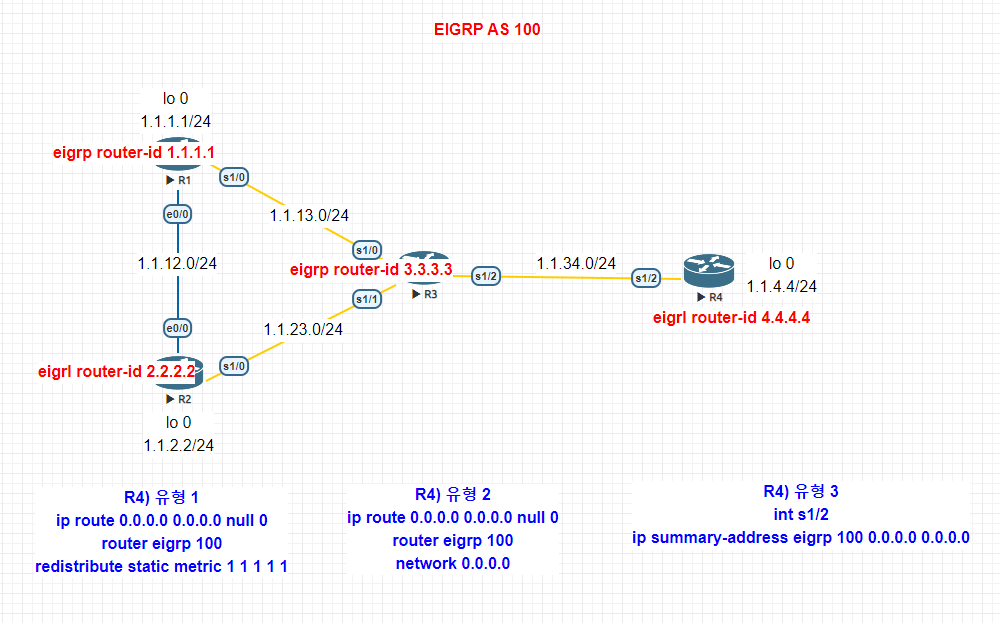

명령어 - 방법 01

R4) 유형 01

ip route 0.0.0.0 0.0.0.0 null 0

router eigrp 100
redistribute static metric 1 1 1 1 1

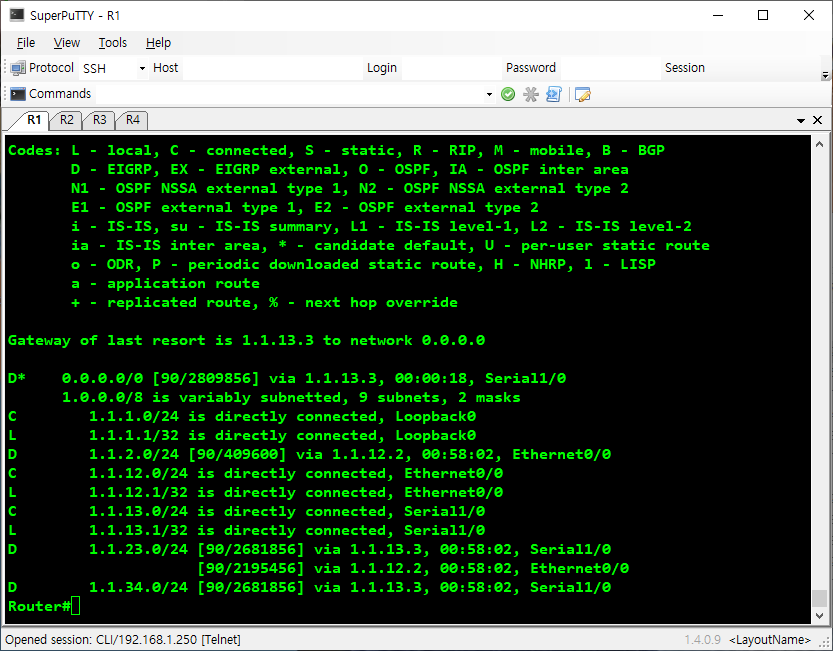

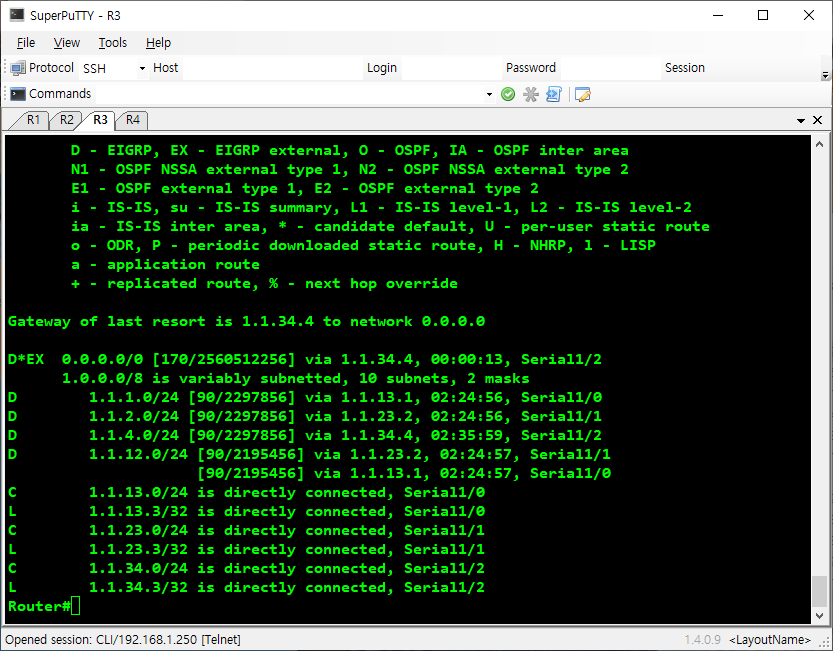

결과

eigrp를 타고 자동으로 0.0.0.0이 생기는 것을 확인할 수 있다.

재분배 = D EX

no redistribute static metric 1 1 1 1 1
R1)

명령어 - 방법 02

R4)

ip route 0.0.0.0 0.0.0.0 null 0

router eigrp 100
network 0.0.0.0

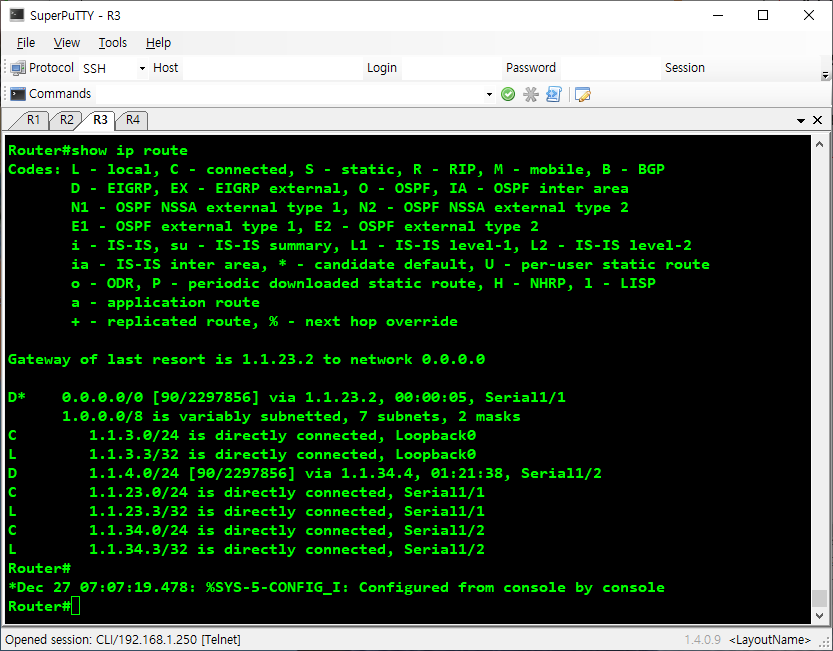

결과

명령어 - 방법 03

R4)

interface (int) s1/2
ip summary-address eigrp 100 0.0.0.0 0.0.0.0

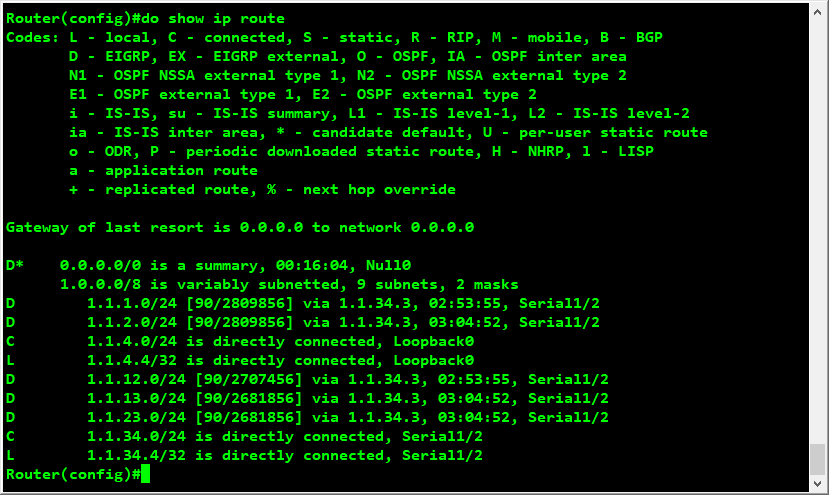

결과

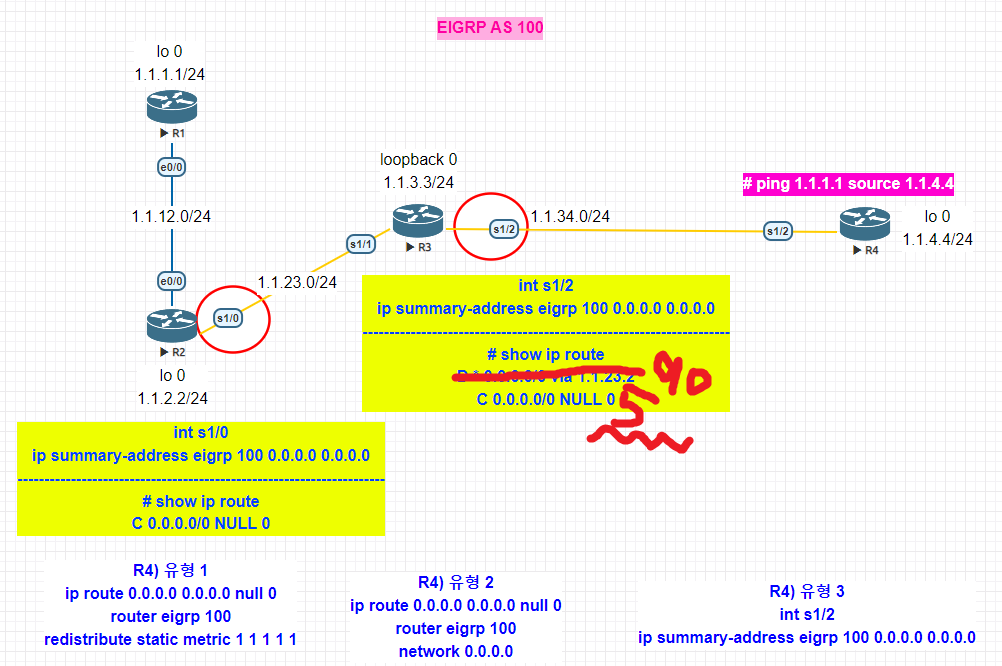

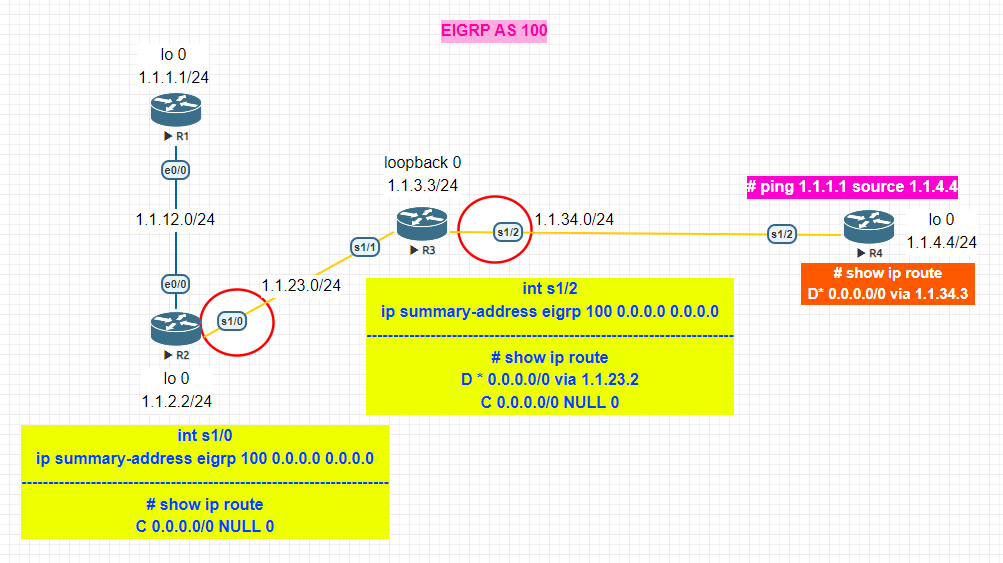

R4 - Null0 : 루핑 방지

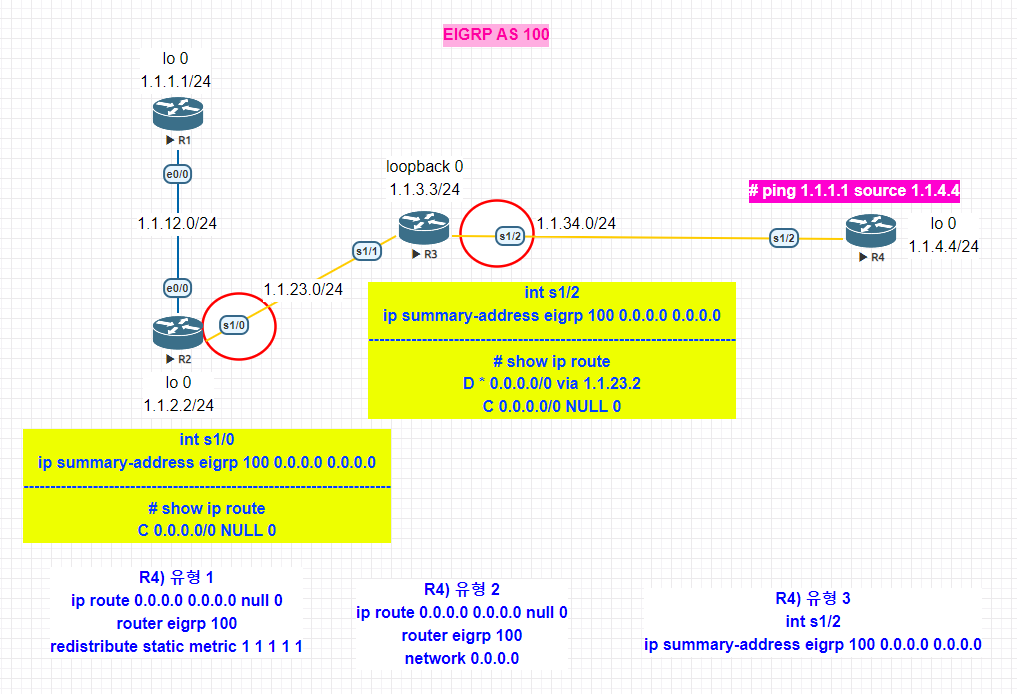

정리

ip summary-address eigrp ~

통신X

이유 :

• 돌아올 때 막힘.


  R3에서 1.1.1.1이 없으니깐.

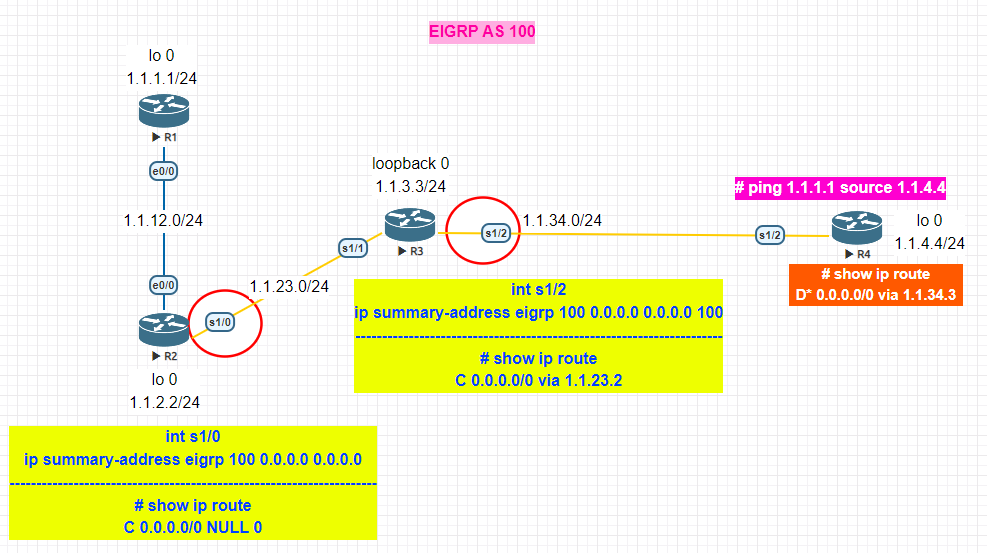

• 통신이 되게 하고 싶다면?


  R2에서 R3으로 보냈을 때 AD = 90
  R3의 AD 기본 값 = 5 -> 90보다 더 크게 주면 됨.




방법

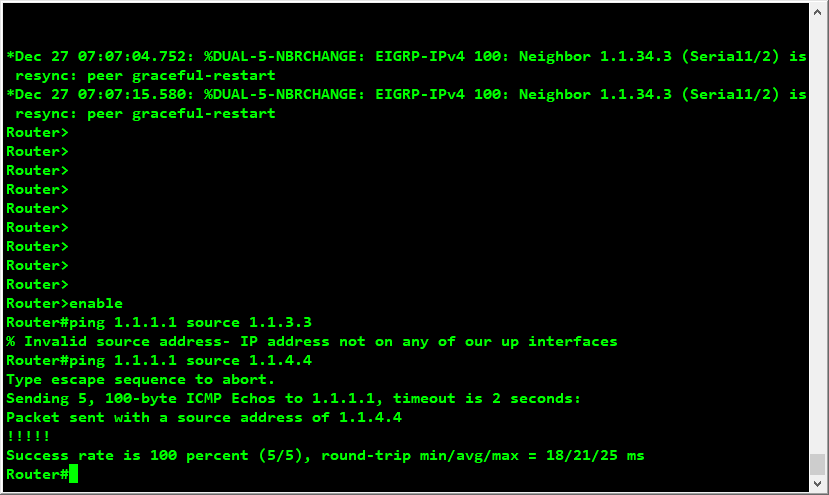

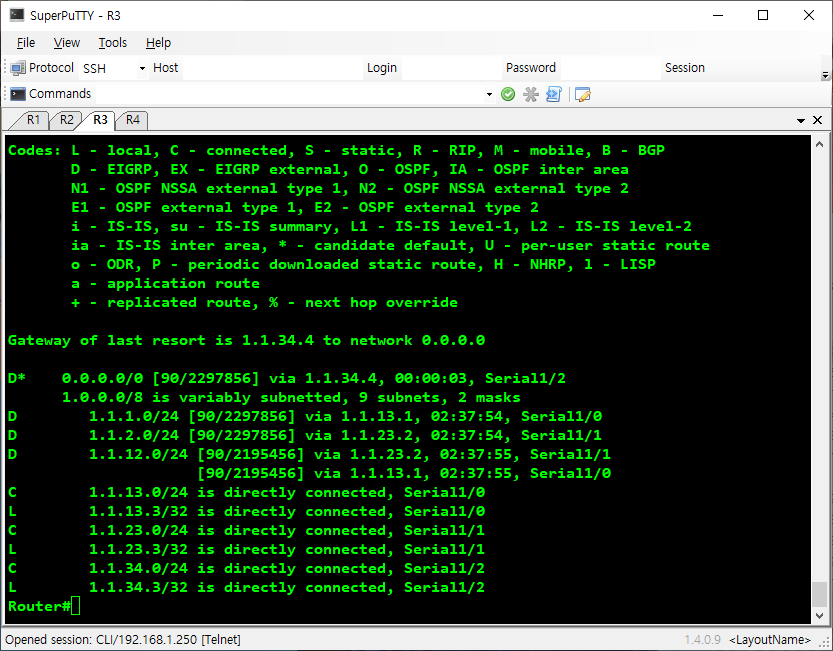

결과

R4)

ping이 가는 것을 확인할 수 있음.
