RIPv2, EIGRP, OSPF

   Dec 22, 2022     4 min read

동적 라우팅 기초 명령어

RIPv2 protocol <-암기★

  • Administrative Distance : 120
  • Metric : 15 Hop (RIP은 메트릭으로 홉을 사용, 메트릭 값은 낮은 것이 좋음), 16 Hop(목적지 도달X)
  • Code : R (cf. ip route = S)
  • Update : 30초 (간격) Ex. clear ip route * <- 새로고침

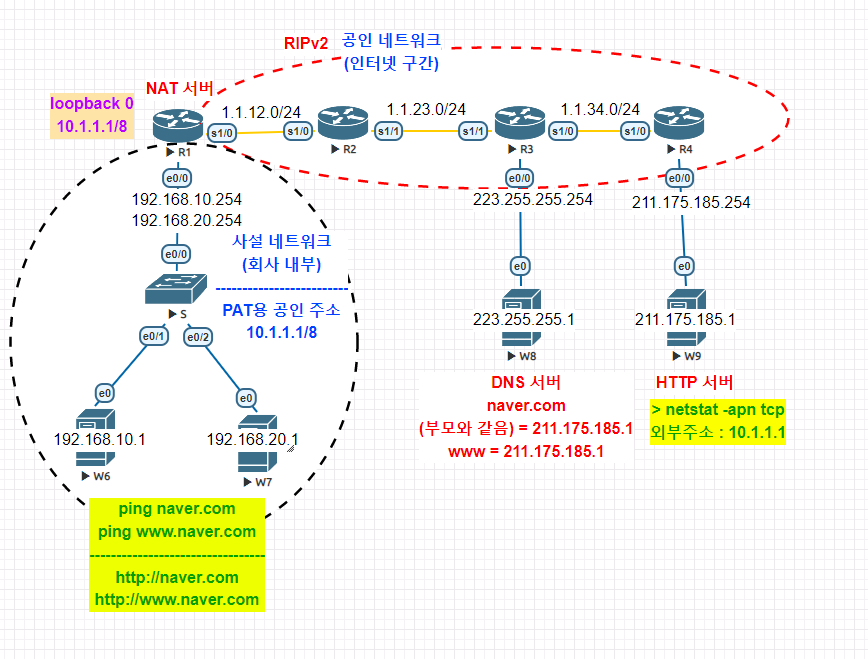

1

ex. R1을 211.175.185.1 으로 전달하고 싶으면 3hop이 됨.


EIGRP AS [100]

AS 번호가 반드시 같아야 함.
다르면 서로 라우팅 불가.


명령어

router eigrp ? <- 쓸 수 있는 번호가 나옴.

R1)

router eigrp 100
network 1.0.0.0
network 10.0.0.0
no auto-summary



R2)

router eigrp 100
network 1.0.0.0
no auto-summary



R3)

router eigrp 100
network 1.0.0.0
network 223.255.255.0
no auto-summary



R4)

router eigrp 100
network 1.0.0.0
network 211.175.185.0
no auto-summary



eigrp는 금방 교환이 됨.
중소 규모에서 많이 씀.

EIGRP protocol

  • Administrative Distance : 90(D), 170(D EX)
  • Metric : B, D, R, L, M <- 최적 경로를 계산할 때 최대 5개를 쓴다는 것만 기억하자.
  • Code : D (같은 AS), D EX(재분배)
  • Update : 순간

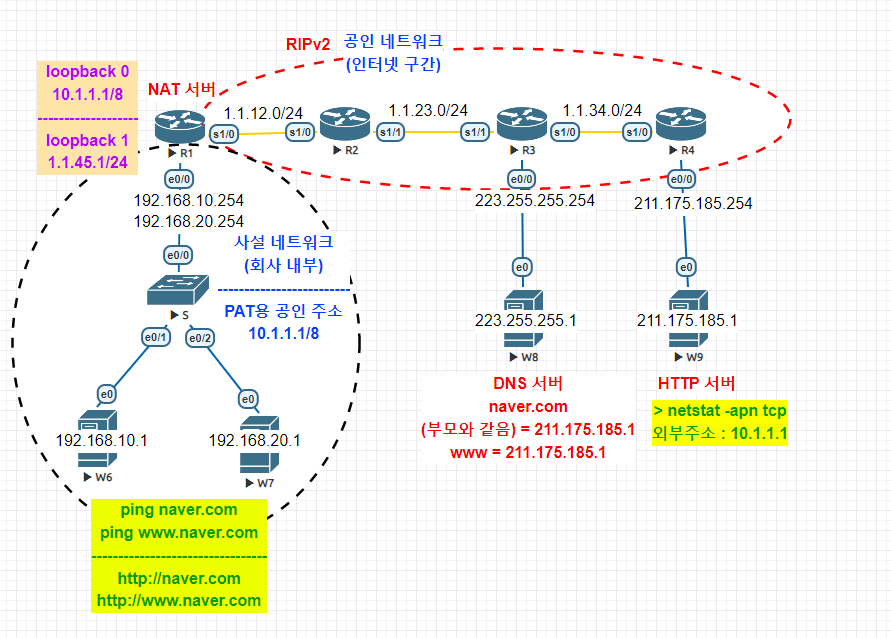

Ex.EIGRP(혼합)

2

요구 조건)
1.1.45.1은 넘기지 X

방법) 이때는 OSPF처럼 와일드 카드를 만들면 됨.

EIGRP는 구성하는 방법이 2개가 있음.

EIGRP protocol (혼합) = RIP + OSPF ; 조금 더 디테일하게.

R1)

router eigrp 100
network 1.1.12.0 0.0.0.255
network 10.0.0.0 0.255.255.255
no auto-summary



왜 와일드 카드를 쓰는지의 차이점을 알아두면 됨.

R2)

router eigrp 100
network 1.1.12.0 0.0.0.255
network 1.1.23.0 0.0.0.255
no auto-summary



R3)

router eigrp 100
network 1.1.23.0 0.0.0.255
network 1.1.34.0 0.0.0.255
network 223.255.255.0 0.0.0.255
no auto-summary



R4)

router eigrp 100
network 1.1.34.0 0.0.0.255
network 211.175.185.0 0.0.0.255
no auto-summary



와일드 카드 쉽게 = 서브넷마스크 -> 와일드카드
255.0.0.0 -> 0.255.255.255
255.255.0.0 -> 0.0.255.255
255.255.255.0 -> 0.0.0.255
255.255.255.192 -> 0.0.0.00111111=63


no ip domain-lookup

: 문자를 잘못 쳤을 때 dns에 질의를 하지 않는 명령어.

OSPF protocol

OSPF는 AREA로 구성됨.

area가 여러 개 있을 경우 반드시 area 0이 필요함.
area 0 = 중심 area, 나머지 area 랑 물리적으로 전부 연결 되어 있어야 함.

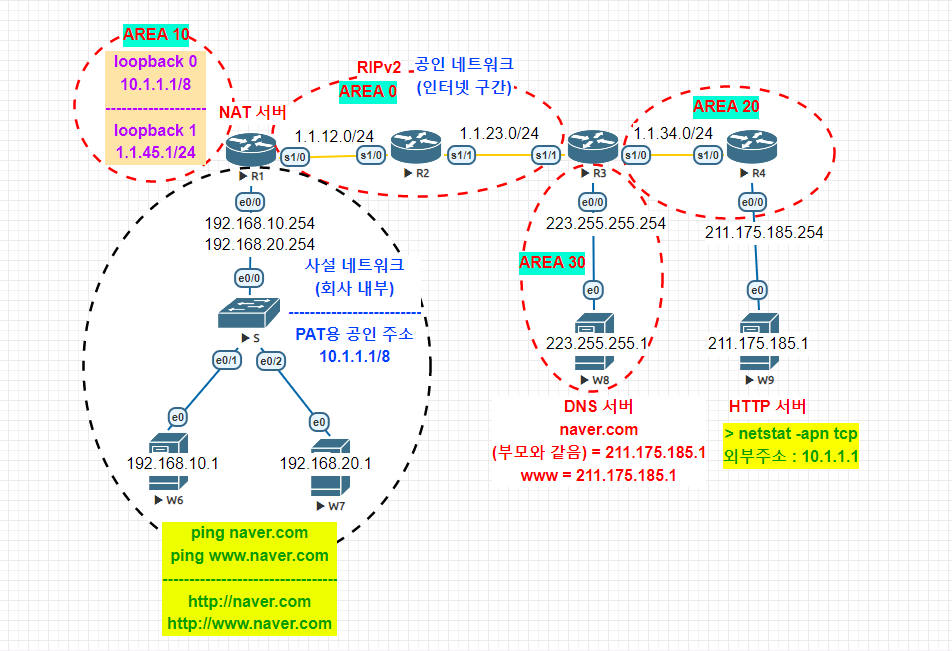

3

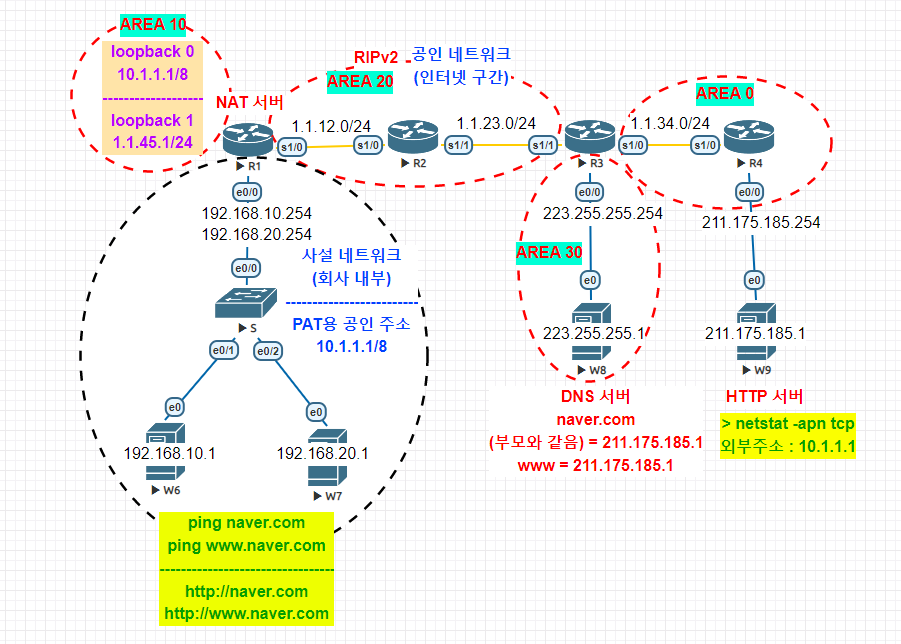

잘못된 예시)
4

나머지 area는 area0을 거쳐서 전달이 가능함.

  • Administrative Distance : 110
  • Metric : Cost
  • Code : O (같은 Area), OIA (다른 Area), E1/E2/N1/N2 (재분배)
  • Update : 순간


OSPF 명령어 (무조건 WildCard)

R1)

router ospf 1
network 10.0.0.0 0.255.255.255 area 10
network 1.1.45.0 0.0.0.255 area 10
network 1.1.12.0 0.0.0.255 area 0
(no auto-summary 없음!)



R2)

router osfp 1
network 1.1.12.0 0.0.0.255 area 0
network 1.1.23.0 0.0.0.255 area 0



R3)

router osfp 1
network 1.1.23.0 0.0.0.255 area 0
network 1.1.34.0 0.0.0.255 area 20
network 223.255.255.0 0.0.0.255 area 20



R4)

router ospf 1
network 1.1.34.0 0.0.0.255 area 20
network 211.175.185.0 0.0.0.255 area 20

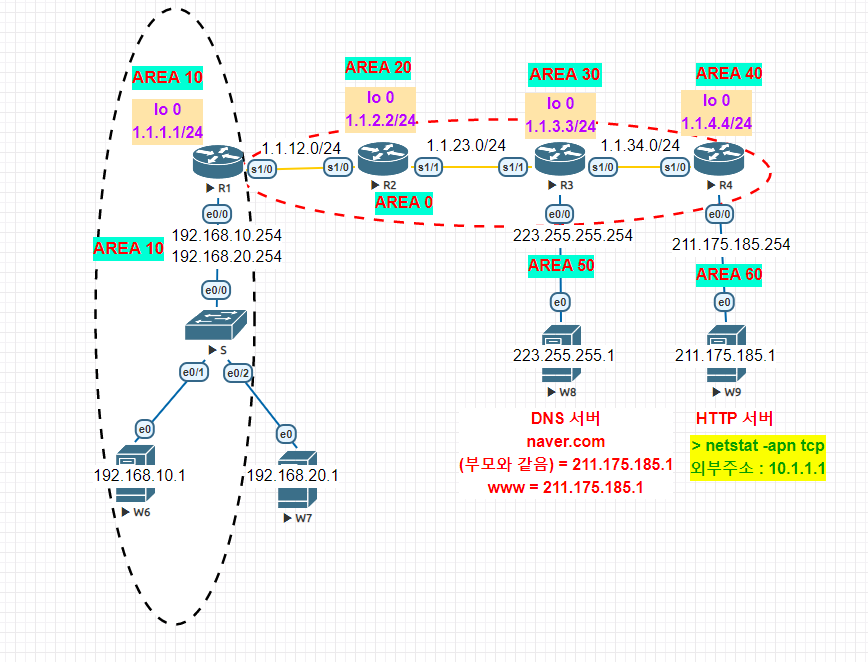

Ex. OSPF

5

방법
6

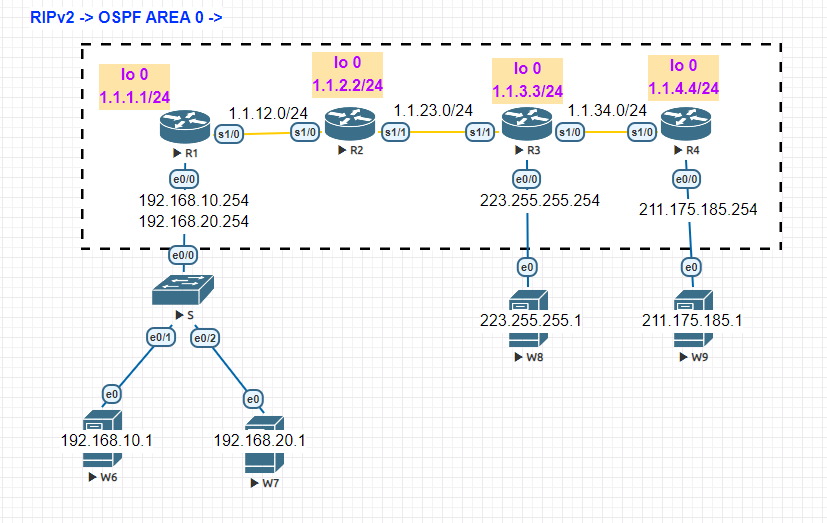

AD 값

AD 값 (Administrative Distance)

  • RIPv2 = 120 < OSPF = 110 < EIGRP = 90
  • AD 값은 낮은 값이 우선.

    7

결과)
OSPF : 1.1.1.1/32로 넘어감
RIP : 1.1.1.0/24로 넘어감
-> OSPF가 이겨서 32가 되는 것임.

8


ip ospf network point-to-point

: 그런데 우리는 원래 네트워크 대역대로 넘기고 싶을 때 쓰는 명령어.

interface lo 0
ip ospf network point-to-point


를 모든 Router에 입력해주면 됨.
그러면 /24로 넘어감.

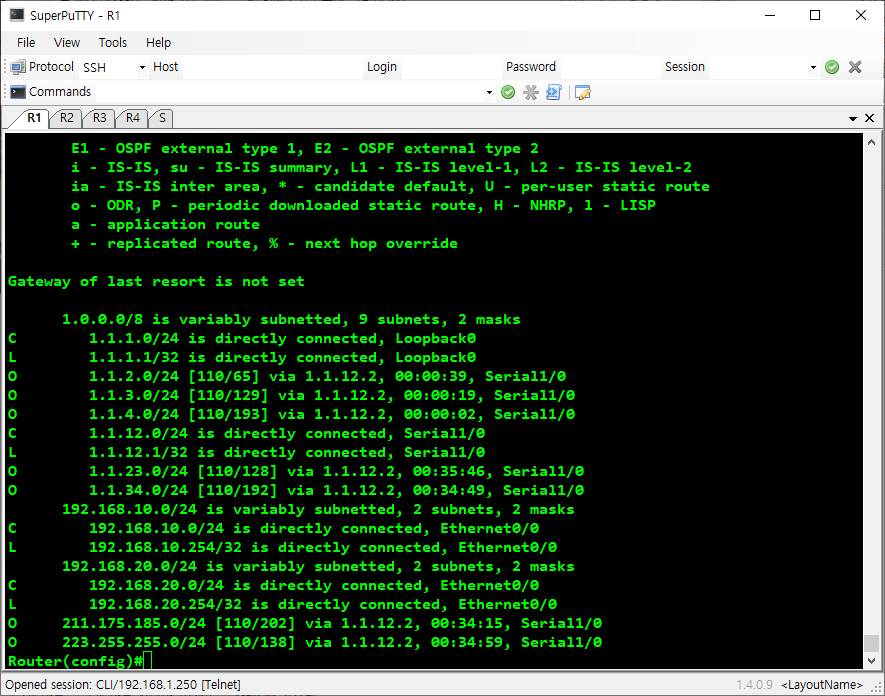

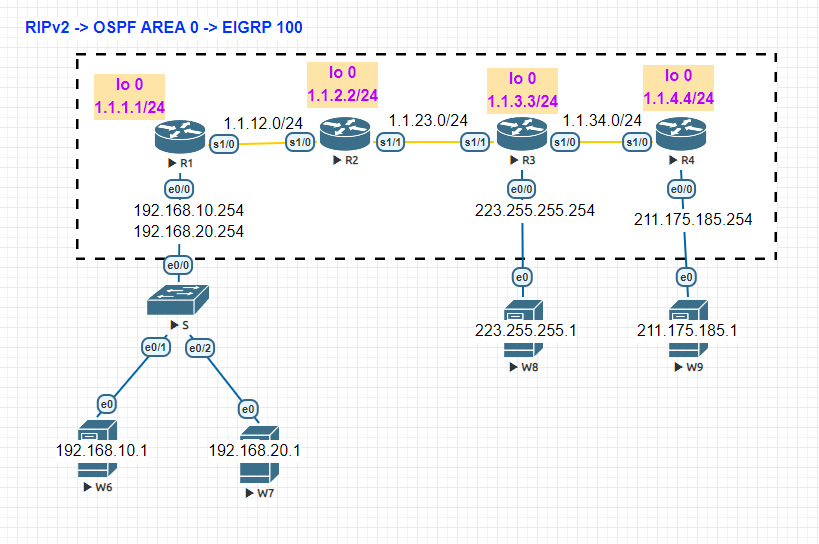

결과

9
/24로 넘어온 것을 확인할 수 있다.

10

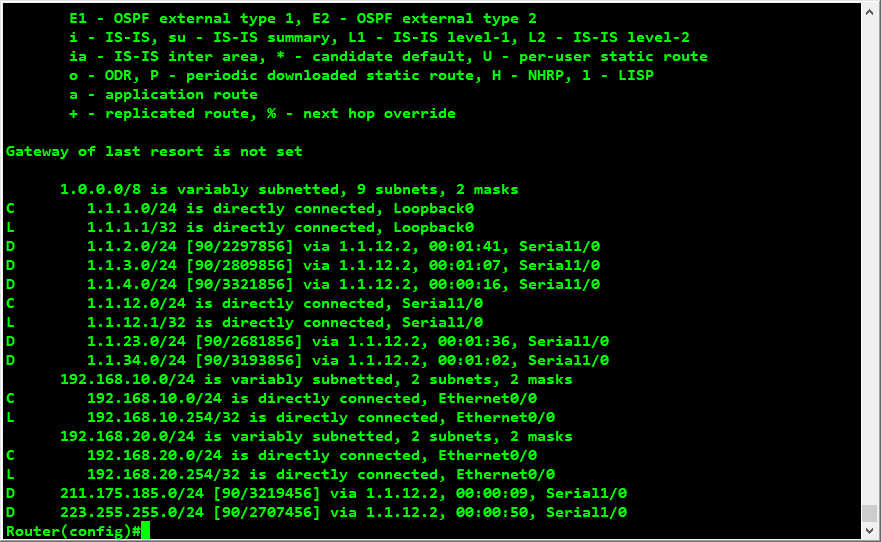

결과 - R1
11

RIPv2 < OSPF < EIGRP < Static Route
12

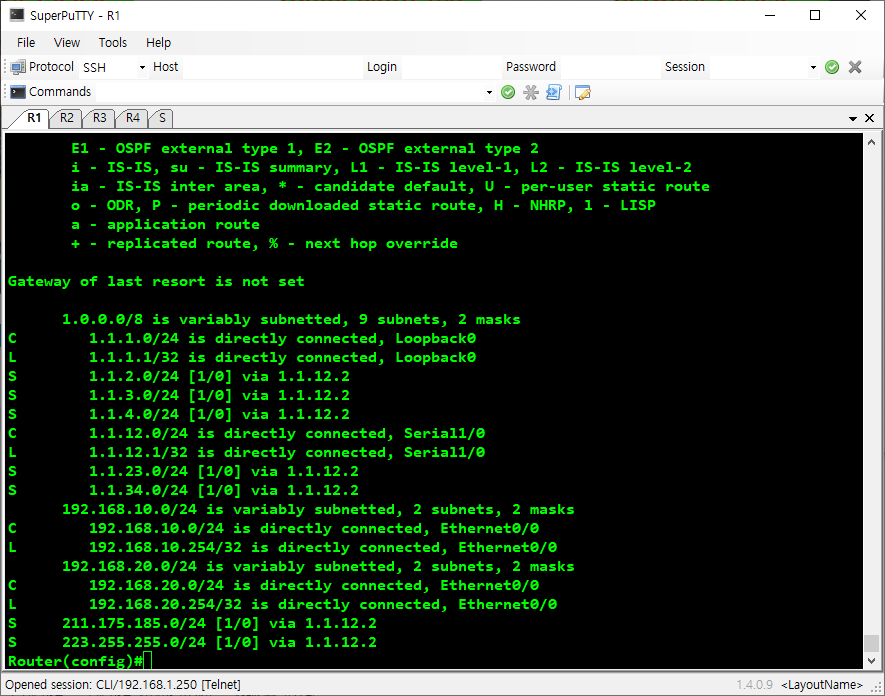

결과
13

S가 생긴 것을 발견할 수 있다.


우선순위 순서

RIPv2 -> OSPF AREA 0 -> EIGRP 100 -> Static Route (1) -> Connected (0)

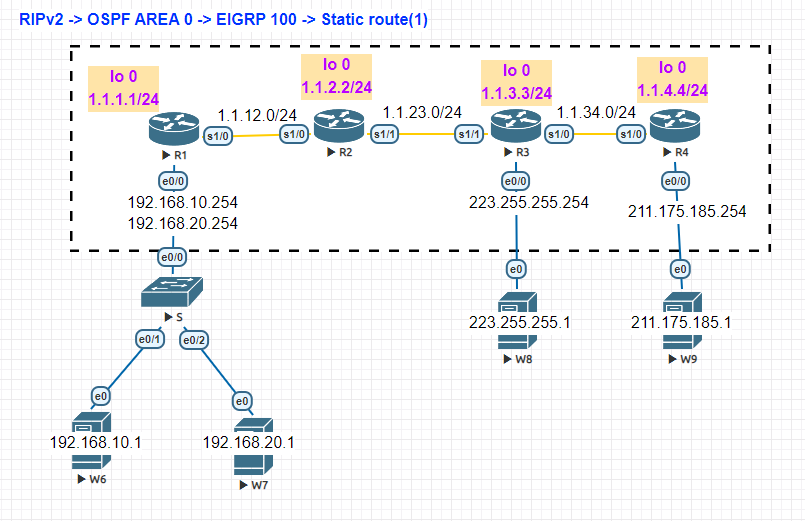

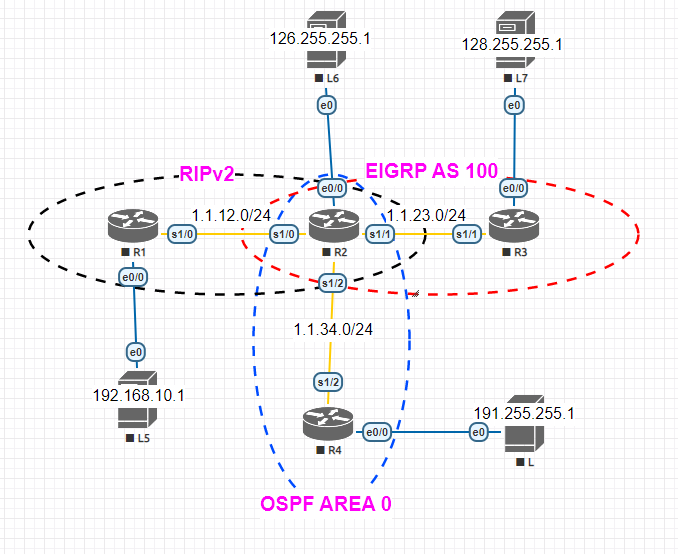

Ex. Routing 마무리

14

방법
R1) ip route 2개
R2) ip route X
R3) ip route 2개
R4) ip route 2개

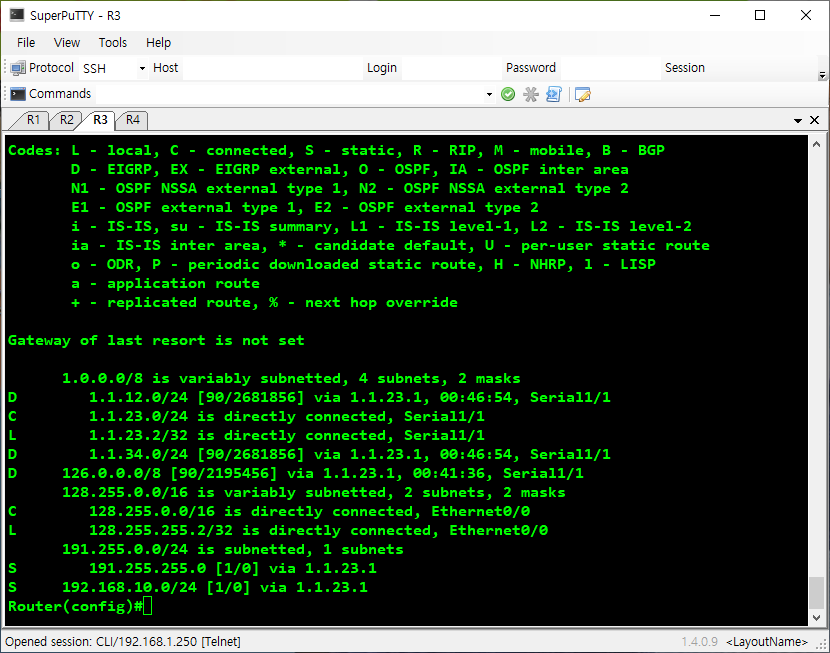

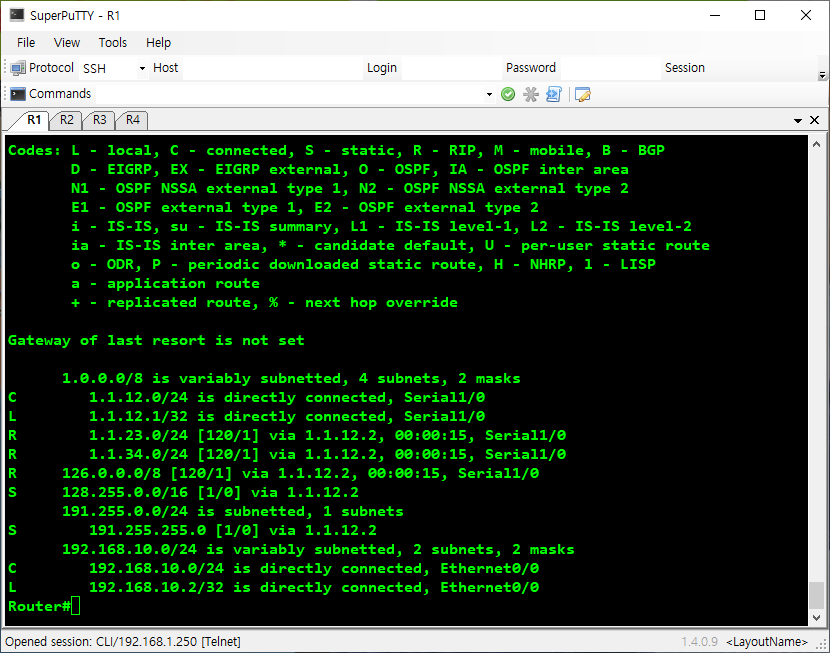

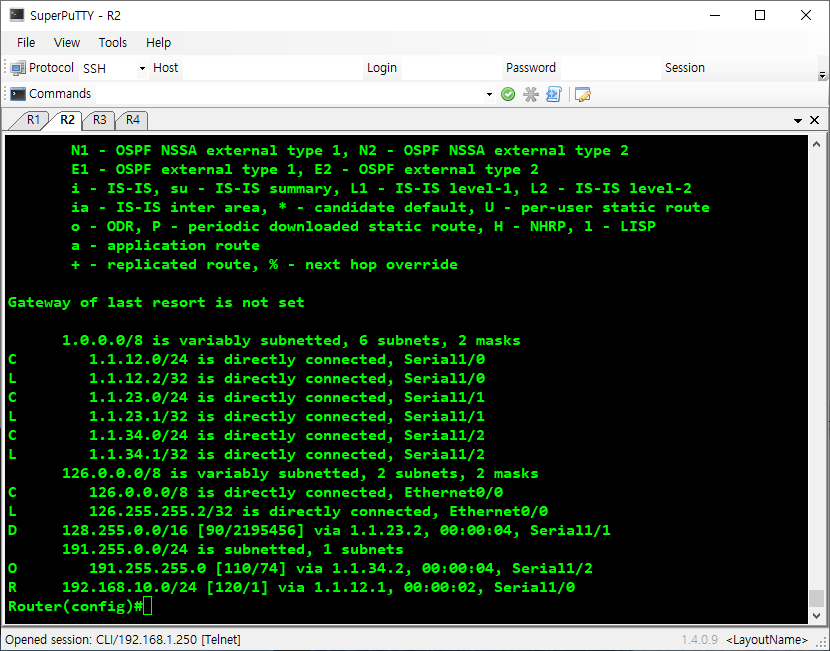

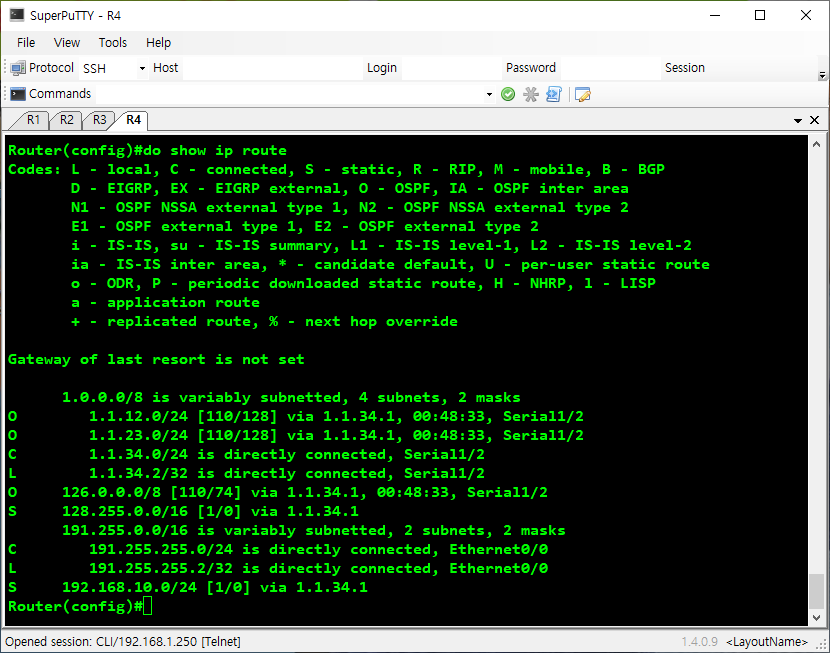

결과

15

16

17

18
