가상 인터페이스(Loopback)

   Dec 20, 2022     6 min read

ipconfig /flushdns

윈도우에서 Cache 비울 때 쓰는 명령어.

1

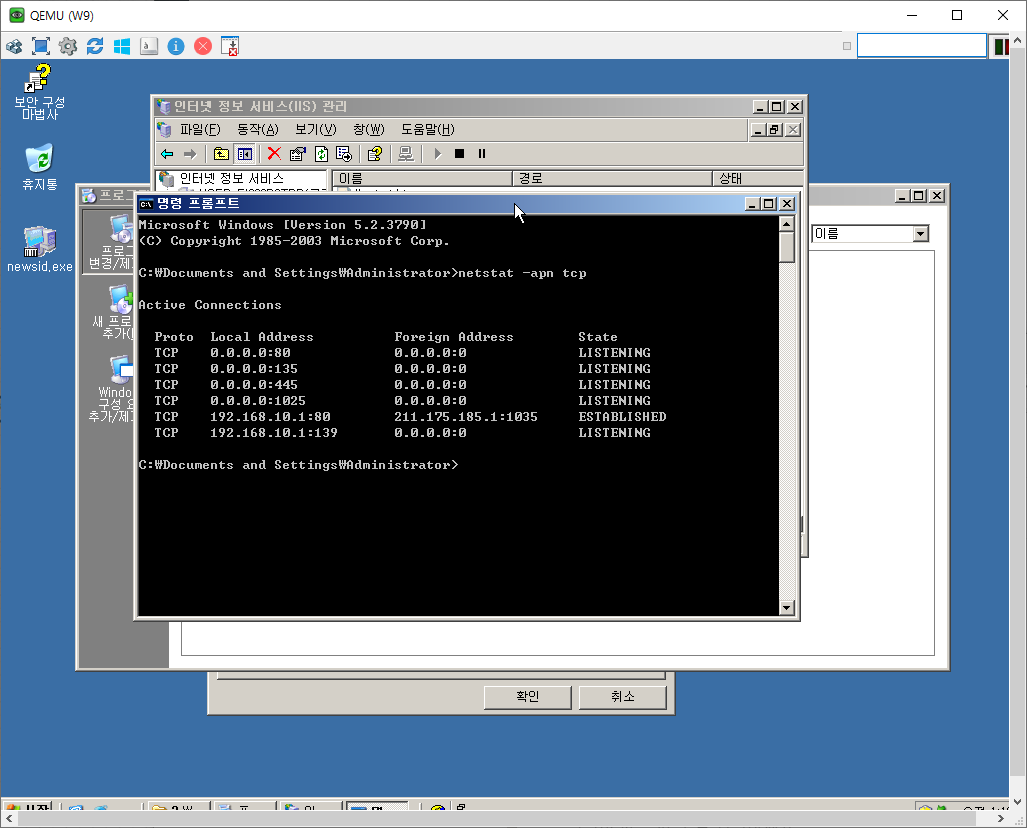

netstat -apn tcp

외부 주소 확인

2


Ex.

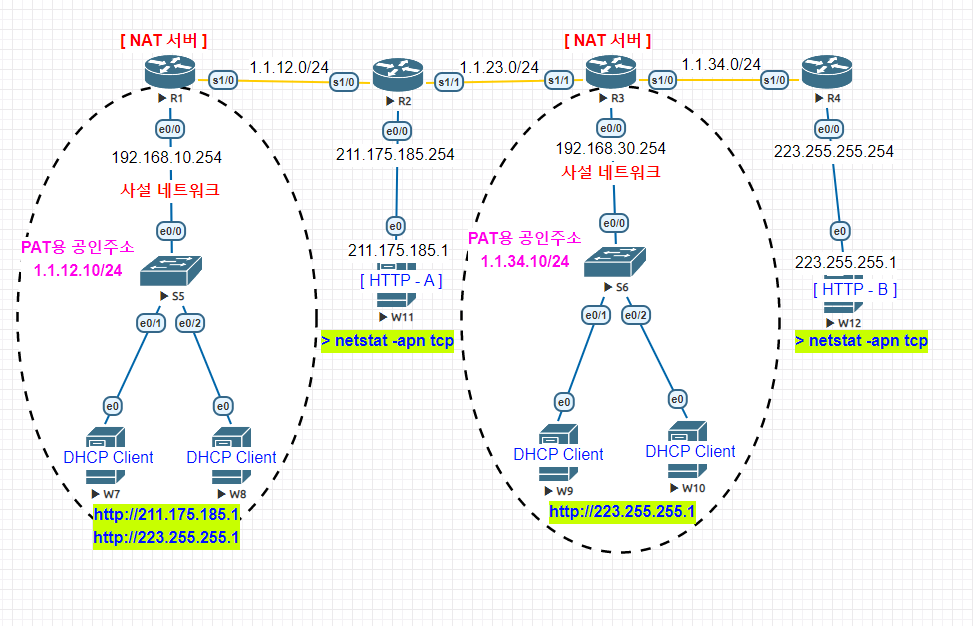

3

사설 주소는 ip route 안 잡음. 주소 제대로 잡기
R1) ip route 4개
R2) ip route 2개
R3) ip route 3개
R4) ip route 3개

방법.

inside에서 outside로 나갈 때 항상 변환이 되어 짐.

W7, W8 - DHCP Client

ip dhcp pool cisco1
network 192.168.10.0 255.255.255.0
default-router 192.168.10.254
ip dhcp excluded-address 192.168.10.254



W9, W10 - DHCP Client

ip dhcp pool cisco2
network 192.168.30.0 255.255.255.0
default-router 192.168.30.254
ip dhcp excluded-address 192.168.30.254



R1 - PAT용 공인주소

ip nat pool cisco1 1.1.12.10 1.1.12.10 netmask 255.255.255.0
access-list 10 permit 192.168.10.0 0.0.0.255
ip nat inside source list 10 pool cisco1 overload

interface e0/0
ip nat inside

interface s1/0
ip nat outside



R2 - PAT용 공인주소

ip nat pool cisco2 1.1.34.10 1.1.34.10 netmask 255.255.255.0
access-list 10 permit 192.168.30.0 0.0.0.255
ip nat inside source list 10 pool cisco2 overload

interface s1/1
ip nat inside

interface e0/0
ip nat inside

interface s1/0
ip nat outside



결과.

4

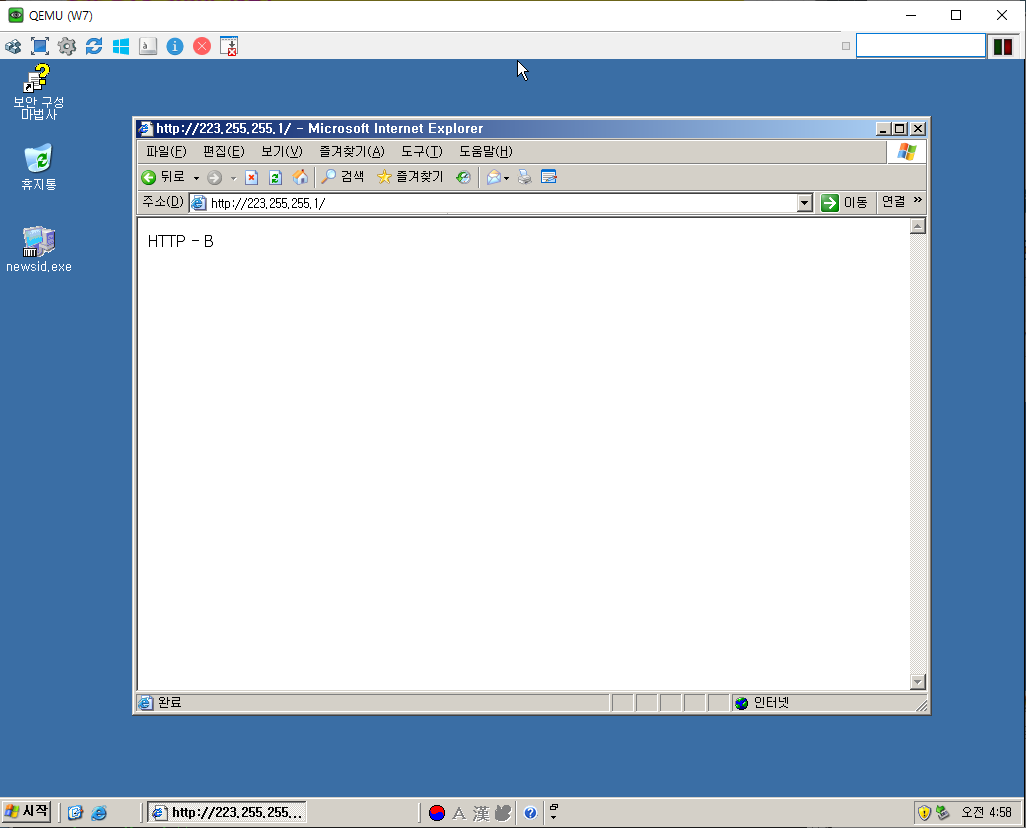

5

6

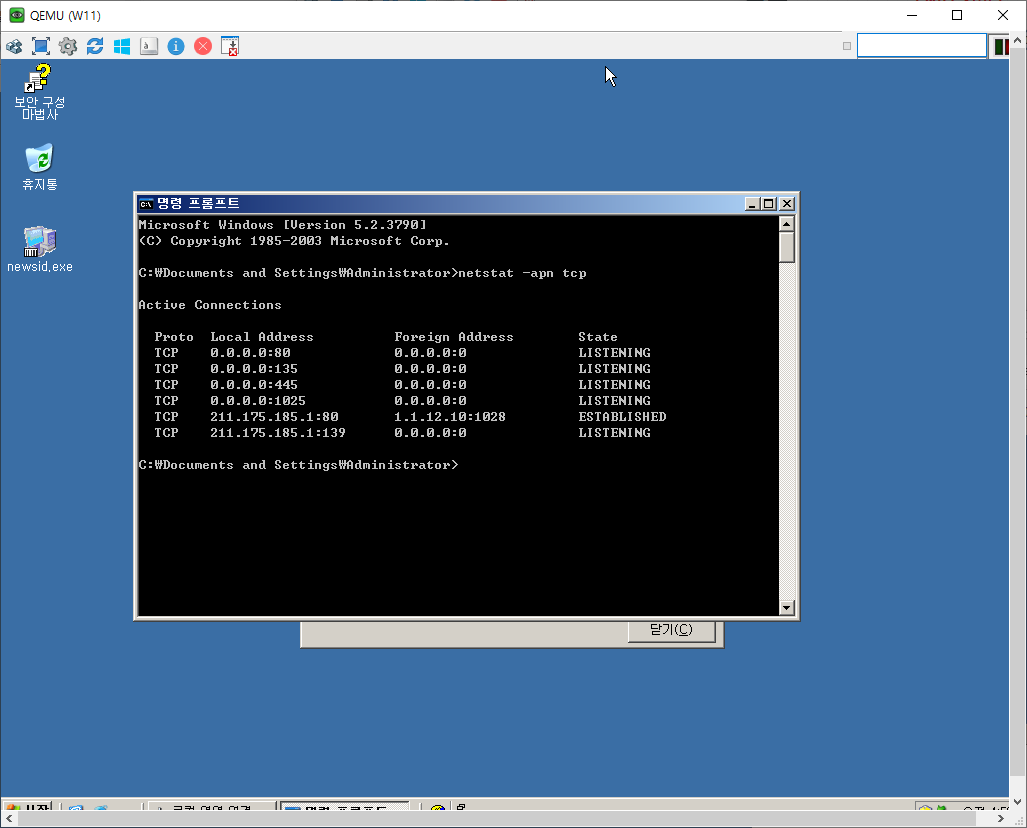

1.1.12.10으로 오는 것을 확인할 수 있음.

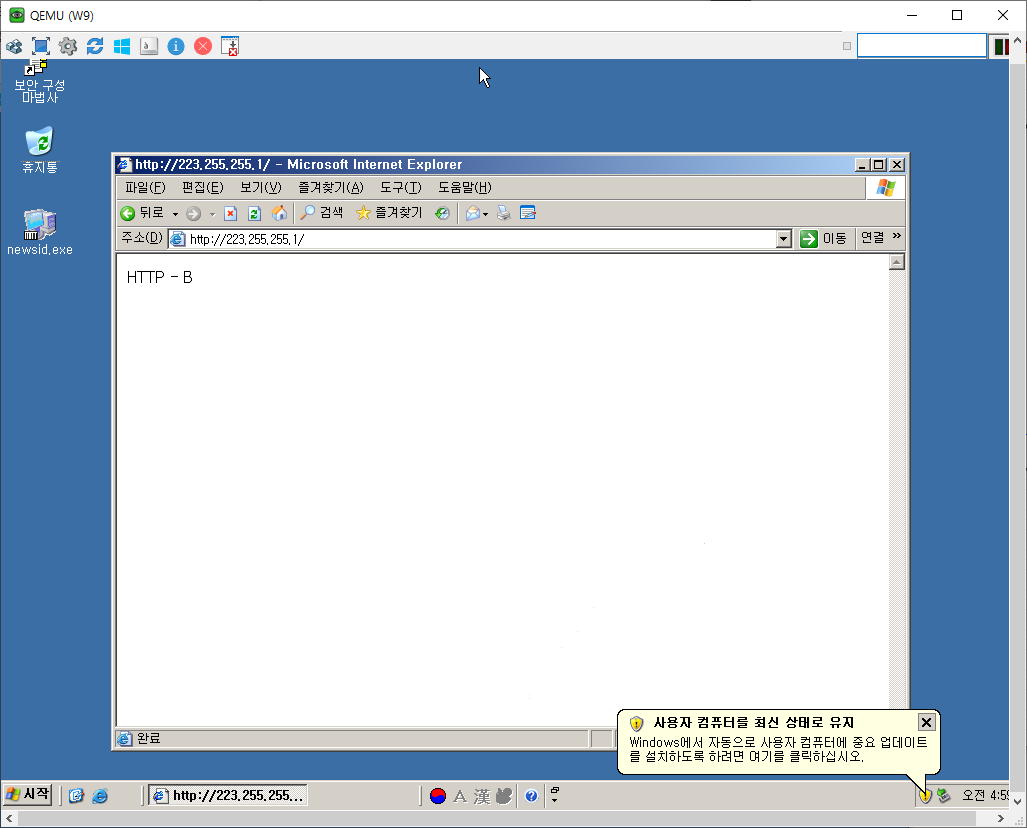

7

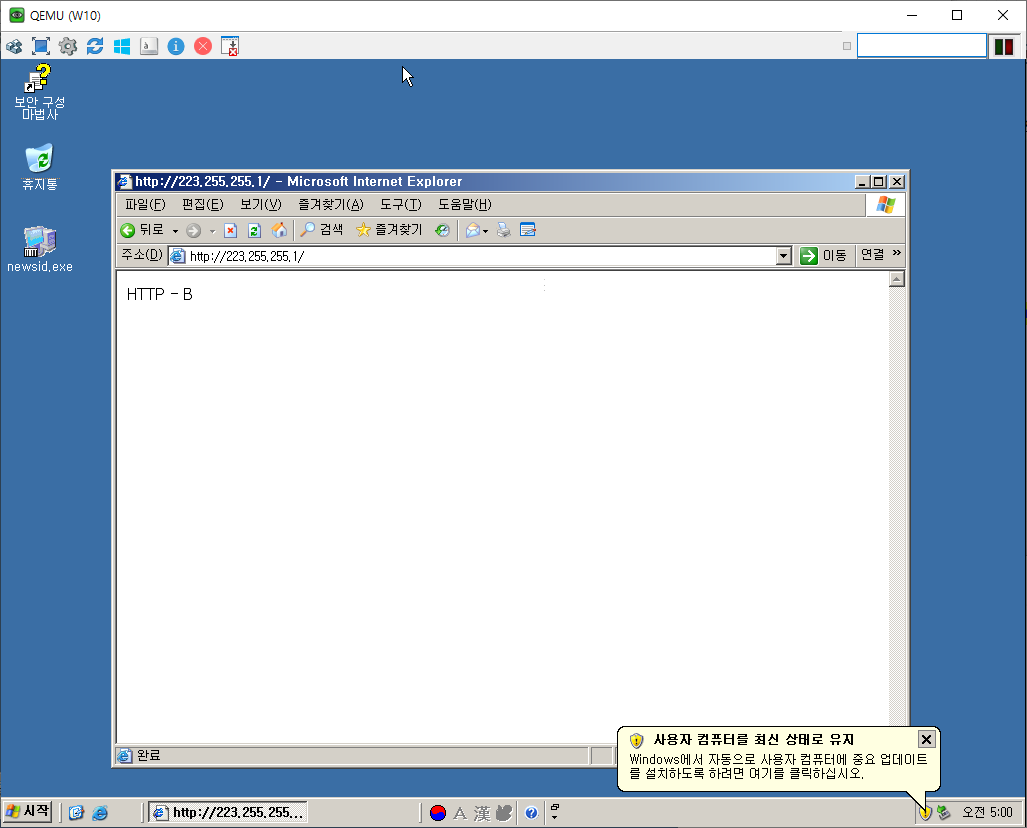

8

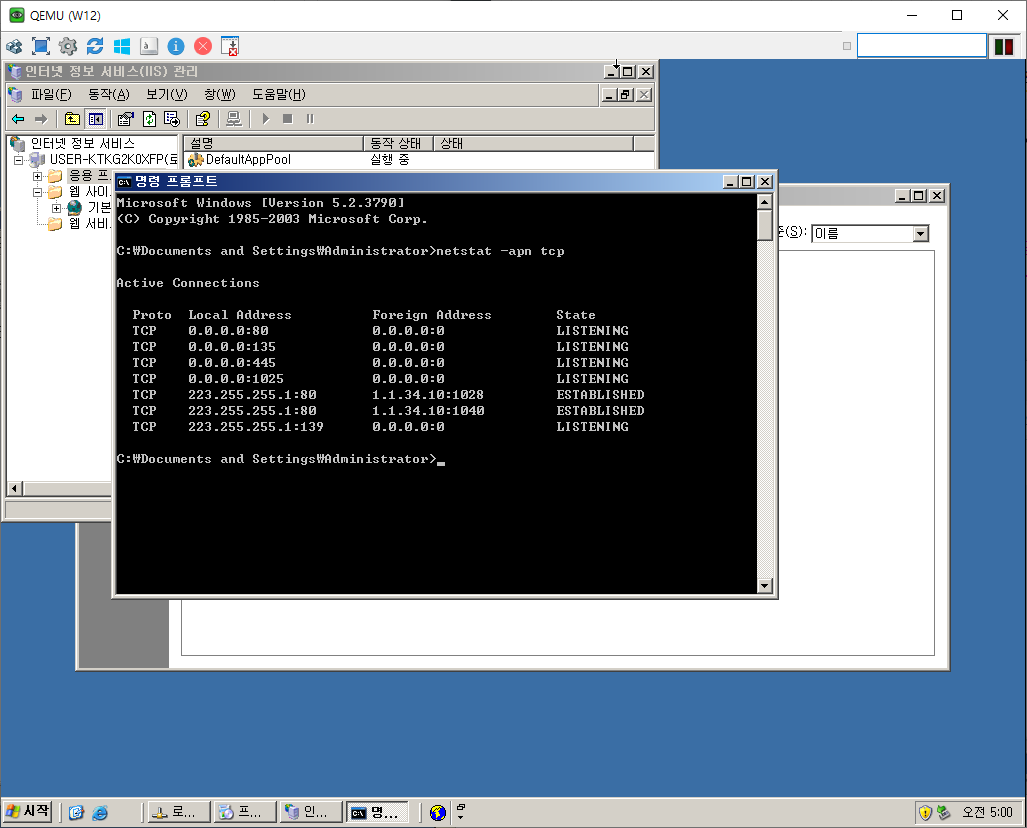

9

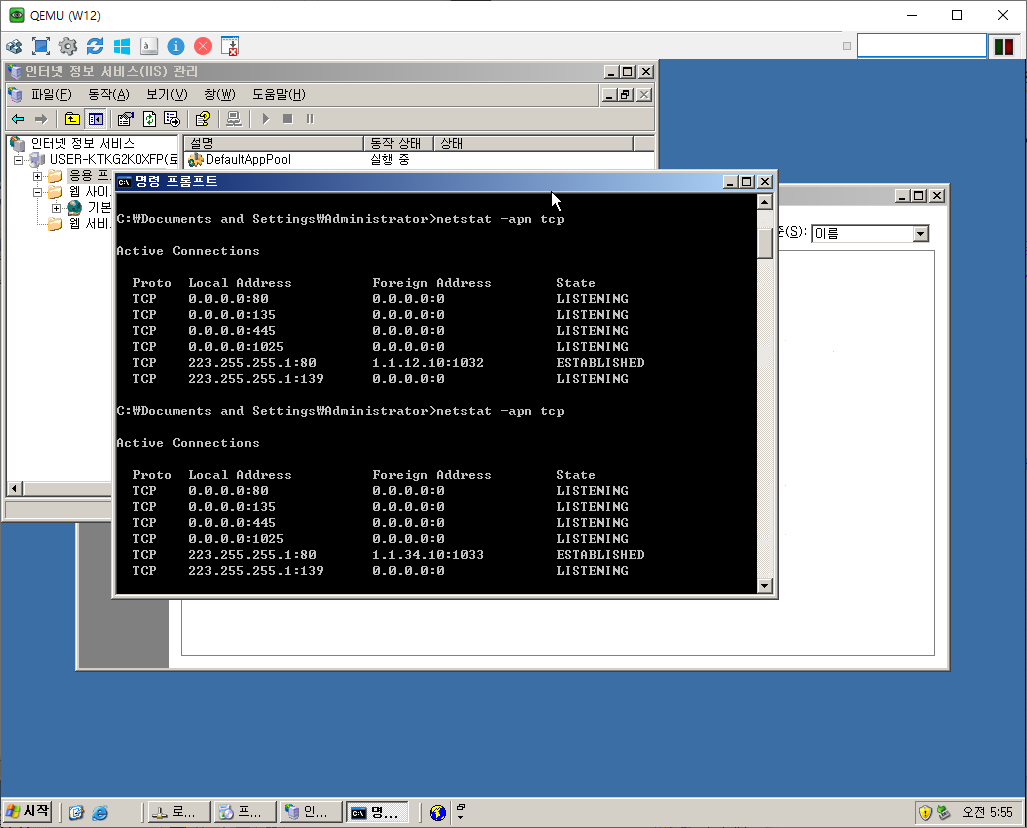

1.1.34.10이 나온 것을 확인할 수 있다.
주소가 한 번 더 변환되는 것이기 때문에 1.1.12.10이 나오면 틀린 것임.


오류 발생

10

R3에 access-list 10 permit host 1.1.12.10을 추가해야 함.



가상 인터페이스 (Loopback)

  • PAT 주솔르 1.1.12.10 -> 10.1.1.1 로 바꾸고 싶음.
    그럼 나갈 때 10.1.1.1 임.
    그런데 라우팅 테이블에 10점대가 없기 때문에 바로 error가 남.
    근데 그림에 10점대는 없기 때문에 이럴 때 쓰는 것이 가상 인터페이스임.


명령어

#conf t

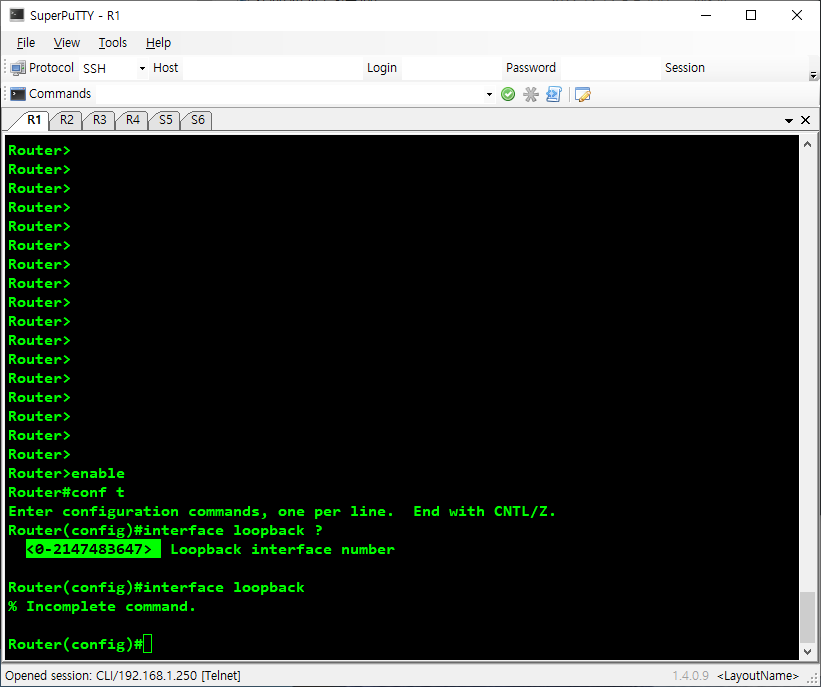

interface loopback ?



11

interface loopback 0 <- 자동생성<br/>
do show ip interface loopback <br/>
no interface loopback 0 <- 삭제<br/><br/>

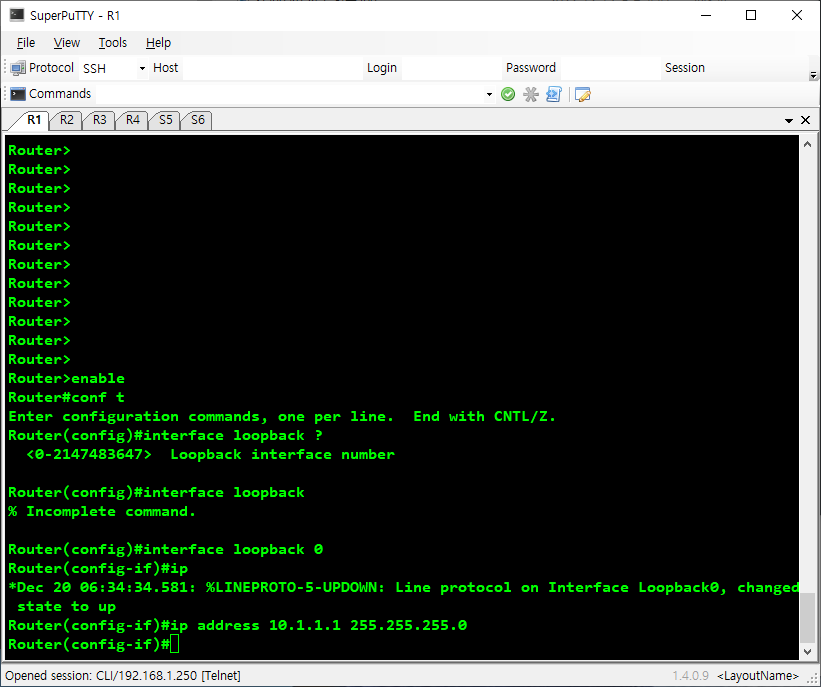

interface loopback 0
ip address 10.1.1.1 255.255.255.0
no shutdown 안 해도 됨.(가상의 인터페이스이기 때문에 자동으로 문이 열림.)




12

그럼 interface 0에 10.1.1.1/24가 생기는 것임!
즉, R1은 interface를 3개 가지고 있게 된다.
그리고 R1에서 ACL을 수정해주면 된다. NAT를 삭제(CLEAR)

#clear ip nat translation *
no ip nat inside source list 10 pool cisco1 overload
no ip nat pool cisco1 1.1.34.10 1.1.34.10 netmask 255.255.255.0
no access-list 10 permit 1.1.12.10 0.0.0.0
no access-list 10 permit 192.168.30.0 0.0.0.255





Ex. 01

13

방법

ip nat pool cisco1 10.1.1.1 10.1.1.1 netmask 255.255.255.0
access-list 10 permit 192.168.10.0 0.0.0.255
ip nat inside source list 10 pool cisco1 overload

interface s1/0
ip nat outside

interface e0/0
ip nat inside

interface loopback 0
ip nat inside



중요) R2에 ip route 10.1.1.0 255.255.255.0 1.1.12.1을 추가해 줘야함.
길이 하나 더 생긴 것이기 때문임.
만들어 주지 않으면 갔다가 다시 돌아오지 않는다.

결과

14

15

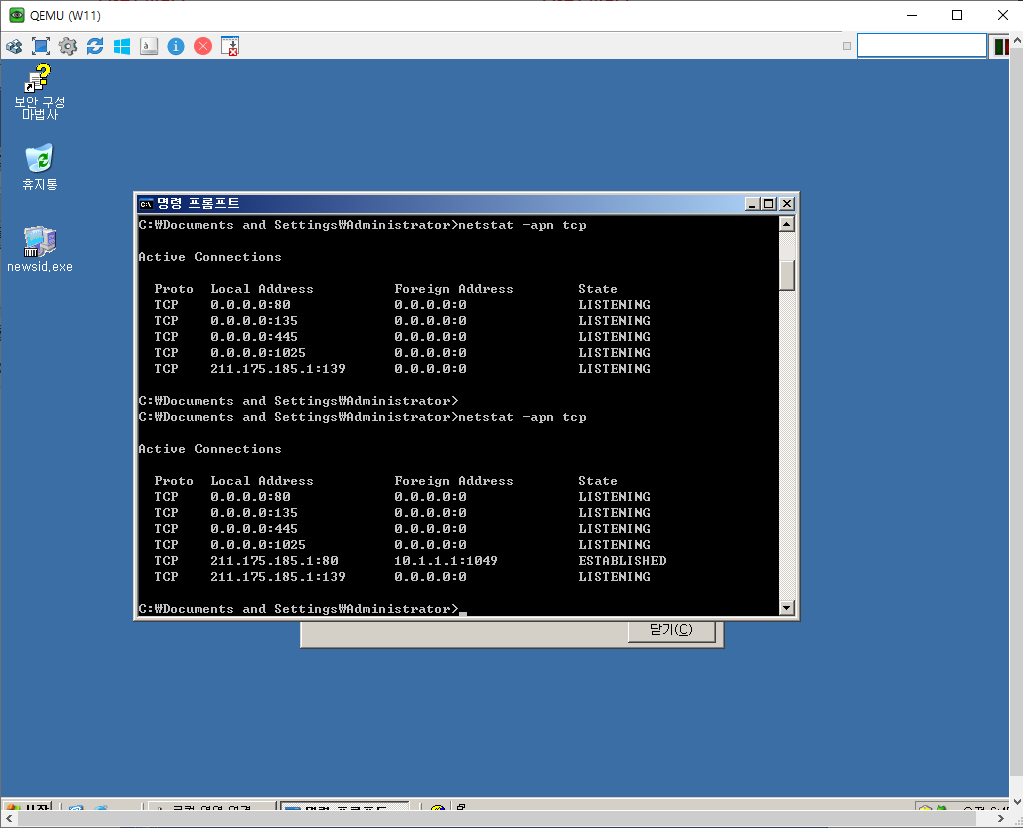

10.1.1.1로 뜨는 것을 확인할 수 있음.



Ex. 02

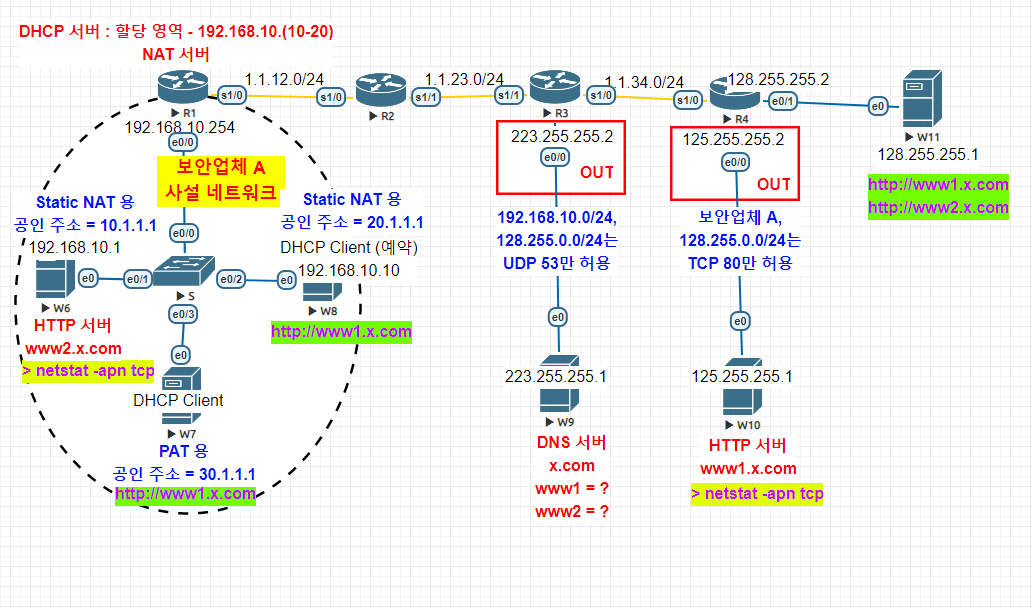

16

R1) loopback 3개 - 10점대, 20점대, 30점대
전송 다 되는지 확인하고 ACL을 마지막에 주기.


방법.

  1. 기본 ip 주소 static으로 주기
  2. DNS, HTTP, DHCP Client(예약) 하기
    R1)
     ip dhcp pool cisco1
 network 192.168.0.0 255.255.255.0
 default-router 192.168.10.254
 dns-server 223.255.255.1

 ip dhcp excluded-address 192.168.10.1 192.168.10.9
 ip dhcp excluded-address 192.168.10.21 192.168.10.254


  3. Loopback 해주기 + ip route 추가
    R1)
     interface loopback 0
 ip address 10.1.1.1 255.255.255.0

 interface loopback 1
 ip address 20.1.1.1 255.255.255.0

 interface loopback 2
 ip address 30.1.1.1 255.255.255.0

 + ip route 를 R2, R3, R4에 추가해주기


  4. Static NAT / PAT / NAT 서버
    R1)
    W6)

     ip nat inside source static 192.168.10.1 10.1.1.1

 interface e0/0
 ip nat inside

 interface loopback 0
 ip nat inside

 interface s1/0
 ip nat outside



    W7)

     ip nat pool cisco1 30.1.1.1 30.1.1.1 netmask 255.255.255.0
 access-list 10 permit 192.168.0.0 0.0.255.255
 ip nat inside source list 10 pool cisco1 overload

 interface e0/0
 ip nat inside

 interface loopback 2
 ip nat inside

 interface s1/0
 ip nat outside



    W8)

     ip nat inside source static 192.168.10.10 20.1.1.1

 interface e0/0
 ip nat inside

 interface loopback 1
 ip nat inside

 interface s1/0
 ip nat outside



  5. ACL
    R3)
    ```yaml access-list 100 permit udp 192.168.10.0 0.0.0.255 host 223.255.255.1 eq 53 access-list 100 permit udp 128.255.0.0 0.0.255.255 host 223.255.255.1 eq 53

interface e0/0 ip access-group 100 out

<br/><br/>

R4)<br/>
```yaml
access-list 100 permit tcp 192.168.10.0 0.0.0.255 host 125.255.255.1 eq 80
access-list 100 permit tcp 128.255.0.0 0.0.255.255 host 125.255.255.1 eq 80

interface e0/0
ip access-group 100 out

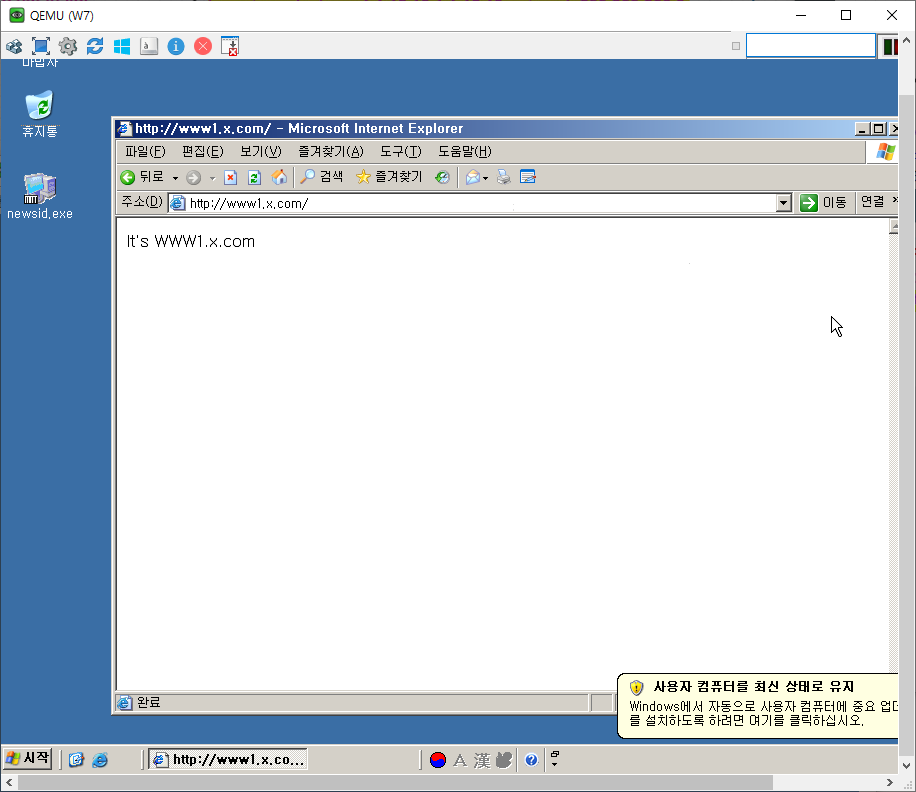

결과 - 01

17

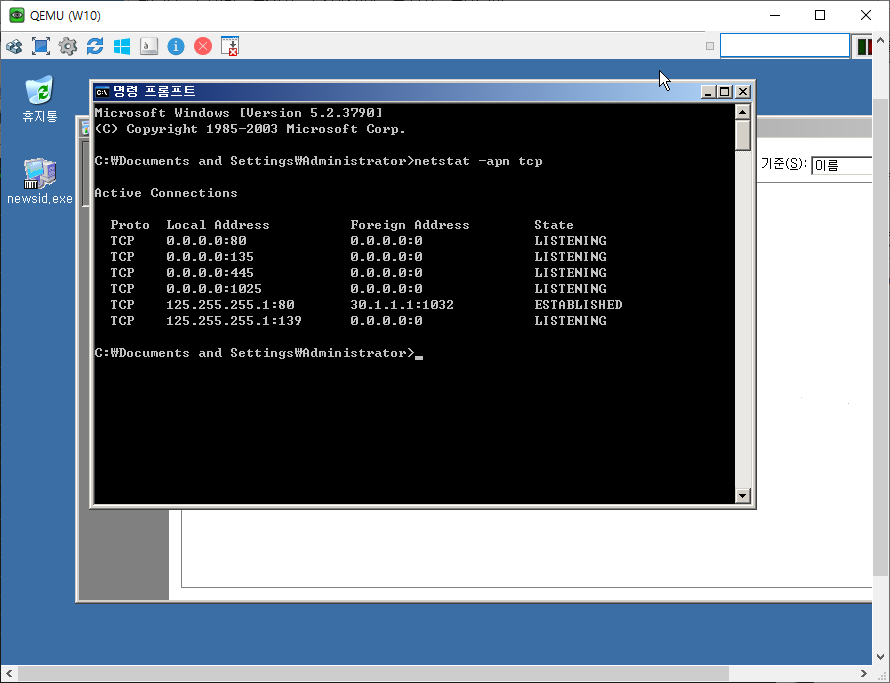

18

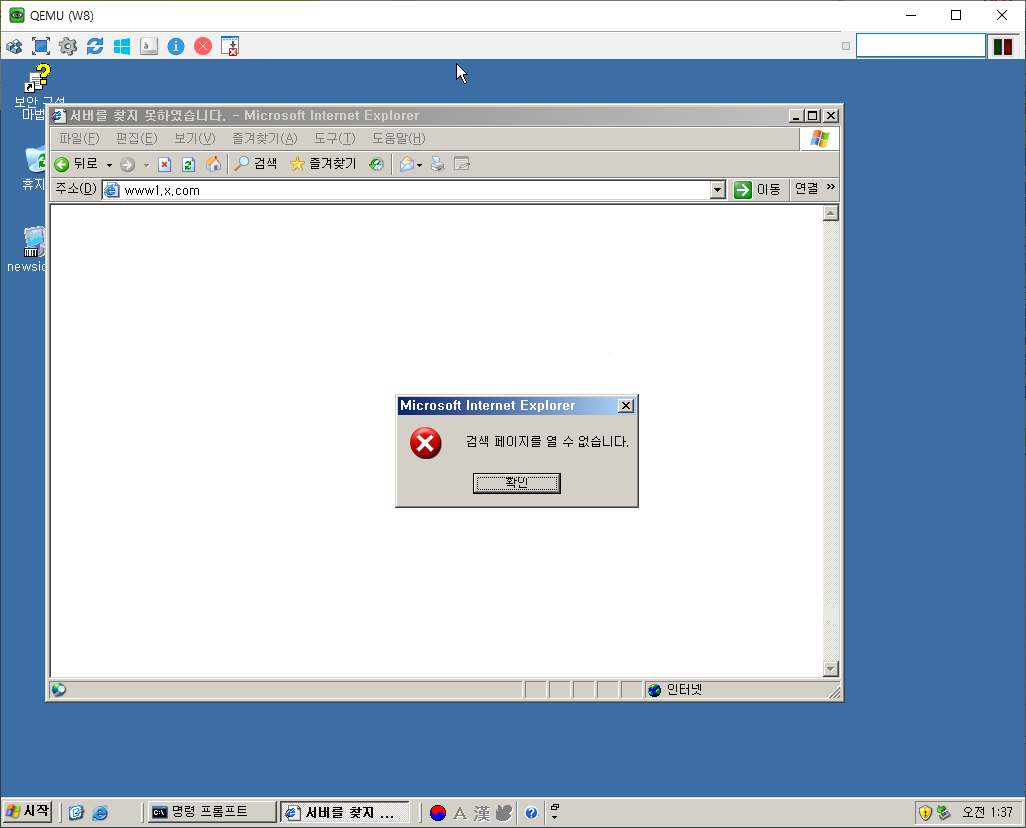

오류 발생

19

해결) S8은 static이 아니라 자동으로 DNS를 받아 와야하고
W11은 새 호스트 추가할 때 www2는 192.168.10.1이 아니라 10.1.1.1로 줘야함.


오류 발생 02 - ACL

R3)

access-list 100 permit udp host 10.1.1.1 host 223.255.255.1 eq 53
access-list 100 permit udp host 20.1.1.1 host 223.255.255.1 eq 53
access-list 100 permit udp host 30.1.1.1 host 223.255.255.1 eq 53
access-list 100 permit udp 128.255.0.0 0.0.255.255. host 223.255.255.1 eq 53

interface e0/0
ip access-group 100 out




R4)

access-list 100 permit tcp host 10.1.1.1 host 125.255.255.1 eq 80
access-list 100 permit tcp host 20.1.1.1 host 125.255.255.1 eq 80
access-list 100 permit tcp host 30.1.1.1 host 125.255.255.1 eq 80
access-list 100 permit tcp 128.255.0.0 0.0.255.255 host 125.255.255.1 eq 80

interface e0/0
ip access-group 100 out

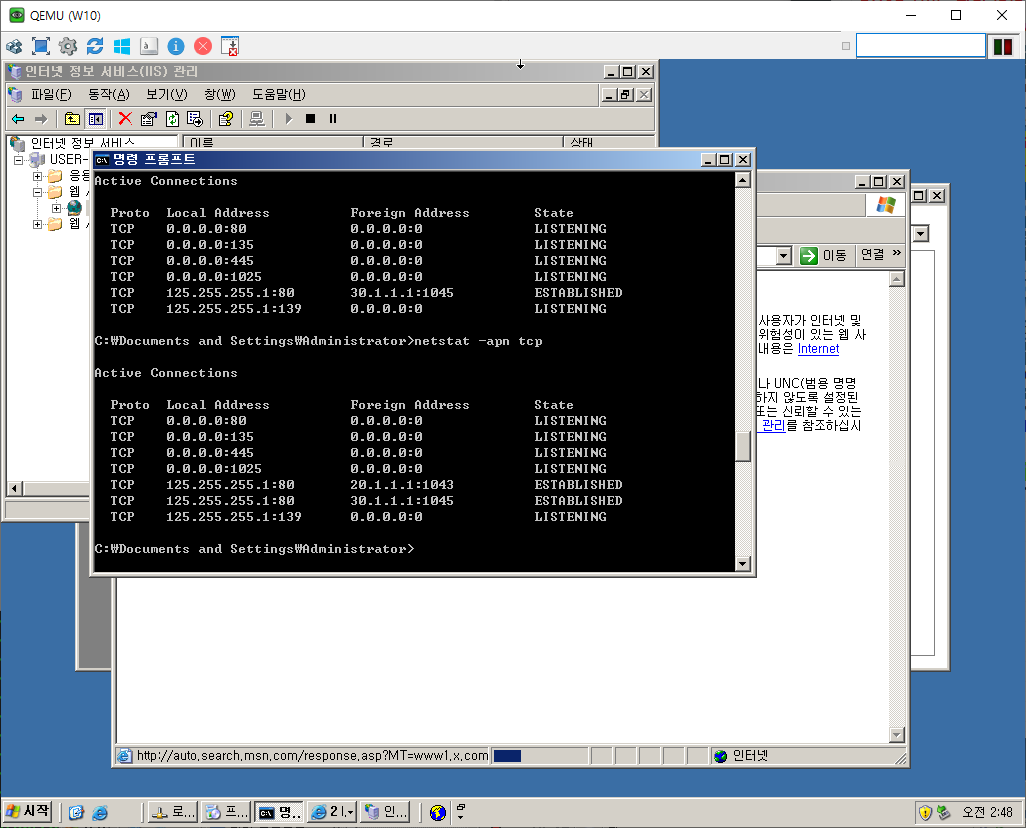

결과

20
