Network 기초
01. Network 기초
- Network 기초(제일 중요) → Subnetting → Supernetting
IP주소 (집주소) = x.x.x.x
= 10진수(0~255).10진수(0~255).10진수(0~255).10진수(0~255)
= 8bit.8bit.8bit.8bit = 32bit
= Network 주소 자리(동) + Host 주소 자리(번지)
- 10진수 한 자리는 8비트로 구성되어 있음.
8bit = 00000000
= 0
8bit = 11111111
= 128(2^7) 64(2^6) 32(2^5) 16(2^4) 8(2^3) 4(2^2) 2(2^1) 1(2^0) ← 암기 !
= 255
02. Classful Address ← 암기 !
IPv4 = (?).10진수.10진수.10진수 ← 처음에 따라 클래스가 나뉨.
- A Class : 1-126 서브넷 마스크(Subnet Mask) : 255.0.0.0 = /8 (1의 개수가 8개)
- B Class : 128-191 서브넷 마스크(Subnet Mask) : 255.255.0.0 = /16 (2번째자리까지넽웤)
- C Class : 192-223 서브넷 마스크(Subnet Mask) : 255.255.255.0 = /24 (4번째만호스트주소)
Subnet Mask
1 = Network 주소 자리
0 = Host 주소 자리
ex.
IP 주소 = 192.168.10.1
Subnet Mask = 255.255.255.0
Network 주소 = Host 주소 자리가 전부 0 ex.청학동
Broadcast 주소 = Host 주소 자리가 전부 1 ex.청학동에 있는 모든 집 주소
할당 가능한 주소 = IP주소는 할당 가능 주소 중 하나 사용 하고 있는 것
주소 개수 = Host 개수를 의미함
주의 : 항상 -2를 함, Network 주소랑 Broadcast 주소는 할당 할 수 없기 때문.
03. Ex 풀어보기
ex. 01
IP 주소 = 192.168.10.1
Subnet Mask = 255.255.255.0
Network 주소 = 192.168.10.0 (Host 주소 자리가 전부 0) ex.청학동
Broadcast 주소 = 192.168.10.255 (Host 주소 자리가 전부 1) ex.청학동에 있는 모든 집 주소
할당 가능한 주소 = 192.168.10.1 - 192.168.10.254 (IP주소는 할당 가능 주소 중 하나 사용 하고 있는 것)
주소 개수 = 2^8 - 2 = ? (Host 개수를 의미함, 주의 : 항상 -2를 함, Network 주소랑 Broadcast 주소는 할당 할 수 없기 때문)
ex. 02
IP 주소 = 126.255.0.1
Subnet Mask = 255.0.0.0
Network 주소 = 126.0.0.0
Broadcast 주소 = 126.255.255.255
할당 가능한 주소 = 126.0.0.1 - 126.255.255.254
주소 개수 = 2^24 - 2
ex. 03
IP 주소 = 191.255.0.1
Subnet Mask = 255.255.0.0
Network 주소 = 191.255.0.0
Broadcast 주소 = 191.255.255.255
할당 가능한 주소 = 191.255.0.1 - 191.255.255.254
주소 개수 = 2^16 - 2
ex. 04
IP 주소 = 223.0.255.254
Subnet Mask = 255.255.255.0
Network 주소 = 223.0.255.0
Broadcast 주소 = 223.0.255.255
할당 가능한 주소 = 223.0.255.1 - 223.0.255.254
주소 개수 = 2^8 - 2
ex. 05
IP 주소 = 128.0.0.1
Subnet Mask = 255.255.0.0
Network 주소 = 128.0.0.0
Broadcast 주소 = 128.0.255.255
할당 가능한 주소 = 128.0.0.1 - 128.0.255.254
주소 개수 = 2^16 - 2
04. Network 주소가 같은/다른 경우
- 클래스별 고정/가변
고정/가변
A 0/
B 10/
C 110/
D 1110/
E 1111/
- 실제 할당은 A, B, C 밖에 없음. (D, E는 따로 빼둔 것.)
A, B, C가 중요.
- IPv4에서의 통신방법 <- 암기
unicast(일대일), multicast(일대그룹), broadcast(일대다수)
네트워크 주소란 ? 호스트 자리가 다 0인 경우.
- 허브 : PC를 묶어주는 장치
- 스위치 : PC를 묶어주는 장치
- 네트워크 주소 자리가 같아야지만 통신이 가능한 경우,
PC-PC / PC-HUB-PC / PC-SWITCH-PC / ROUTER-ROUTER
(네트워크 주소가 다른 경우 PC끼리 통신이 안 됨.)
ex. A클래스 일 경우, 네트워크 주소인 첫 번재 자리만 같으면 PC끼리 통신이 가능함. 호스트 주소는 당연히 번지니까 달라야 함.
- 네트워크 주소 자리가 달라야지만 통신이 가능한 경우,
PC-ROUTER-PC
- 여기서 라우터는 다른 네트워크 주소를 연결해 주는 장치임.
- 라우터는 팔이 2개 이기 때문에 주소가 2개 필요함.
- 라우터에 연결 된 것들은 반드시 네트워크 주소가 달라야 함.
- 결론 : 모든 건 네트워크 주소가 중요하다 !
참고.
A Class : 1-126 255./0.0.0=/8
0/0000000(0) - 0/1111111(127) <예>0.x.x.x(X), 127.0.0.1(Loopback주소=자기자신)
B Class : 128-191 255.255./0.0=/16
10/000000(128) - 10/111111(191)
C Class : 192-223 255.255.255./0=/24
110/00000(192) - 110/11111(223)
D Class: 224-239 (Multicast 주소) <예> 224.0.0.90=인사부, 224.1.1.100=총무부
1110/0000(224) - 1110/1111(239)
E Class: 240-255 (연구용)
1111/0000(240) - 1111/1111(255)
※ IPv4 통신 방법 : unicast(1:1), multicast(1:Group), broadcast(1:다)
▣ Network주소가 같은 경우
PC-PC, PC-HUB-PC, PC-SWITCH-PC, Router-Router
PC1----------------------------PC2
192.168.10.1/24 192.168.20.1/24 = x
126.255.0.1/8 126.0.255.1/8 =o
191.0.255.1/16 191.255.0.1/16 = x
223.0.0.1/24 223.0.1.2/24 = x
192.168.10.1/24 192.168.10.2/24 = 0
▣ Network주소가 다른 경우(Router)
PC1-----------------(Router)-----------------PC2
1.1.1.1 1.1.1.2 1.1.1.3 1.1.1.4 = x
1.1.1.1 1.1.1.2 2.1.1.2 2.1.1.1 = 0

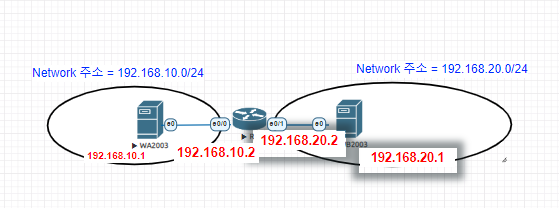

05. Router에 주소 주는 방법.
>enable
#conf t
(config)# interface e0/0
(config-if)# ip address 192.168.10.2 255.255.255.0
(config-if)# no shutdown
(config-if)# exit
(config)# interface e0/1
(config-if)# ip address 192.168.20.2 255.255.255.0
(config-if)# no shutdown
(config-if)# end
라우터 명령어
- enable
- conf t
- interface e0/0 : e0/0으로 들어가라
- ip address : ip 주소 입력
- no shutdown : 활성화
- exit : 나가기
- end : 끝내기 -> #으로 돌아옴.
